Zákazkové meranie ozubení

Profesionálna podpora pri riešení vašich meracích úloh

Vďaka desaťročiam skúseností s meraním ozubených kolies vám poskytneme profesionálnu podporu pri riešení vašich meracích úloh a nájdeme najvhodnejšiu meraciu metódu pre každé vaše použitie. Každé použitie určuje metrologické riešenie. Môže ísť o meranie s otočným stolom a konfiguráciou hviezdicových snímačov alebo bez nich, či o horizontálne meranie s vejárovito usporiadanými snímačmi.

Široké spektrum meraní

Súradnicové meracie stroje ZEISS a softvér ZEISS GEAR PRO vám umožnia merať a vyhodnocovať všetky bežné typy ozubenia v súlade s normami, až do vonkajšieho priemeru 3 m a hmotnosti 16 ton.

Normalizované vyhodnotenie

Vyhodnotenie merania ozubení prebieha podľa národných a medzinárodných noriem, ako sú DIN, ISO, AGMA a JIS alebo podľa používateľom definovaných tolerancií.

Porovnanie nominálnych a nameraných hodnôt

Ak je k dispozícii CAD model, môžeme pri plastových ozubených kolesách okrem obvyklých meracích diagramov ozubenia vytvoriť porovnanie nominálnych a skutočných hodnôt pomocou počítačového tomografu ZEISS METROTOM.

Ďalšie informácie

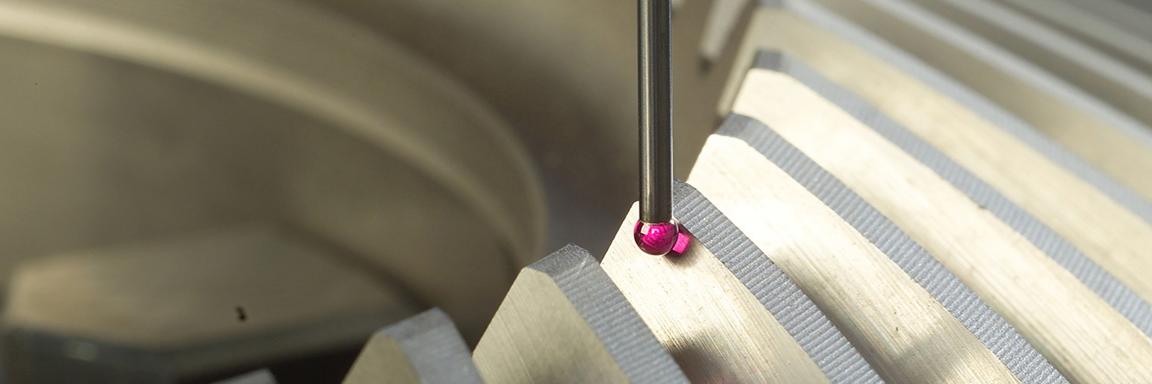

Meranie ozubení

Oblasti použitia

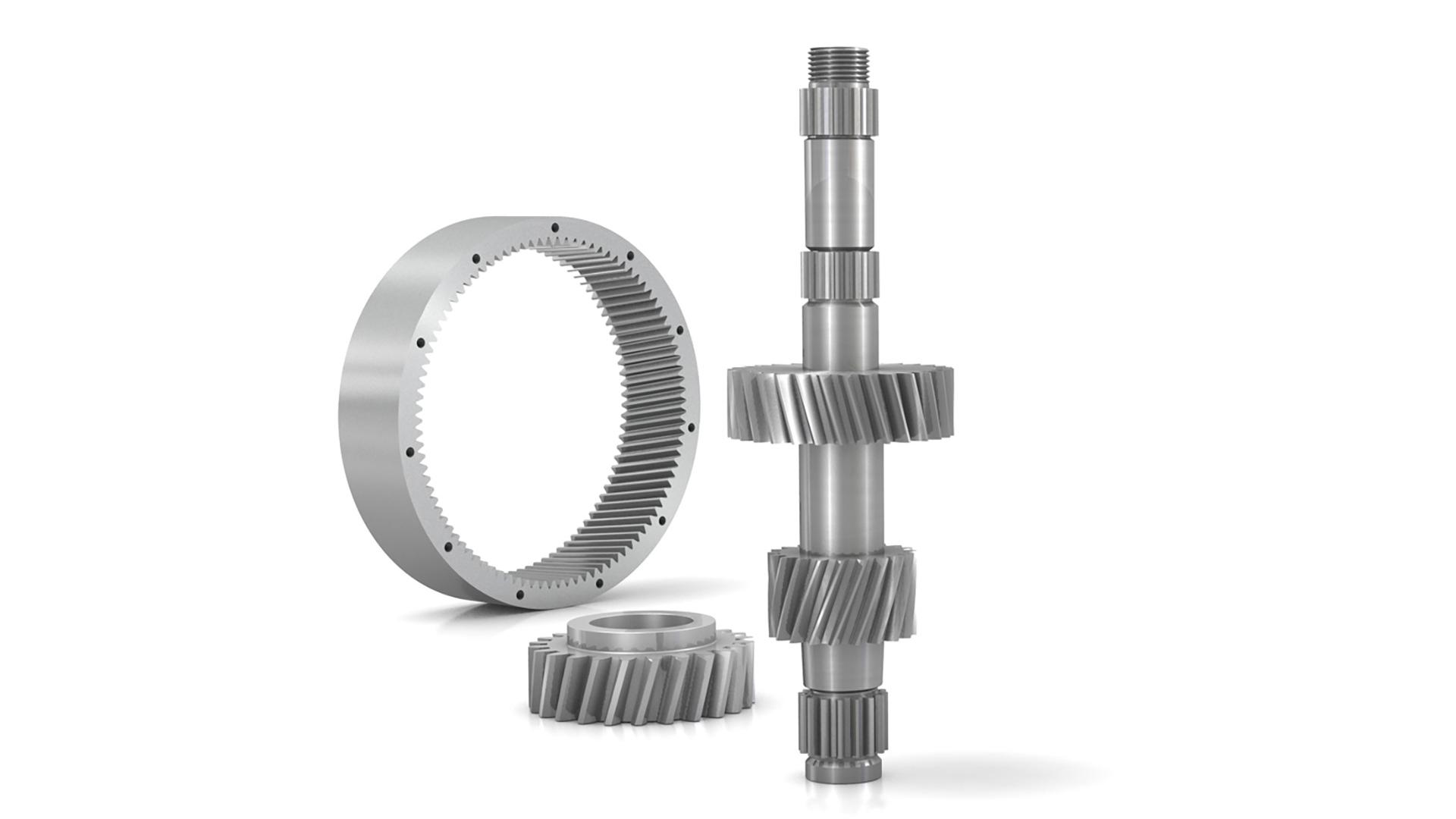

Čelné kolesá

Možno merať evolventné ozubenia a drážkované hriadele vrátané tých s lineárnym profilom. A to pre vonkajšie aj vnútorné ozubenie, priame alebo šikmé. Vyhodnocovať možno aj špeciálne tvary, ako sú kónicky korigované ozubené kolesá, kuželočelné ozubenia a jemné drážkovania. ZEISS GEAR PRO involute podporuje aj bežný priemyselný formát GDE (GearDataExchange).

Protokol ZEISS GEAR PRO involute

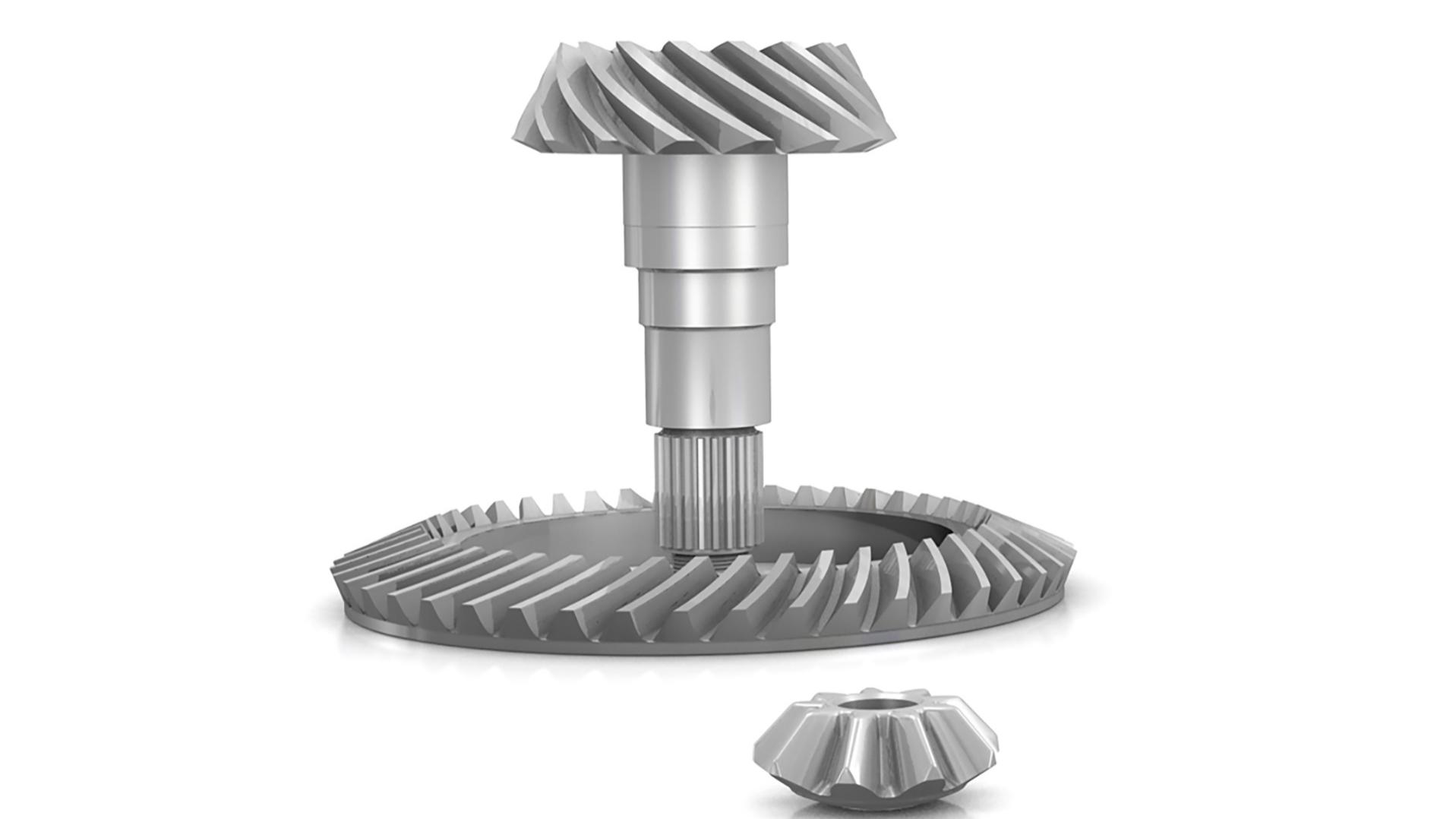

Špirálové a priame kužeľové ozubenia

Rozlišujú sa špirálové a priame kužeľové ozubenia. Je možné merať všetky varianty: pastorok, veniec alebo matrica. Nominálne hodnoty môžu byť vytvorené v štandardných priemyselných formátoch ako Gleason (GAGE) alebo Klingelnberg (KIMOS), prípadne môžu byť importované z CAD modelu. Ak nie sú k dispozícii nominálne dáta, možno použiť metódu vzorového kolesa (digitalizáciu).

Protokol ZEISS GEAR PRO bevel

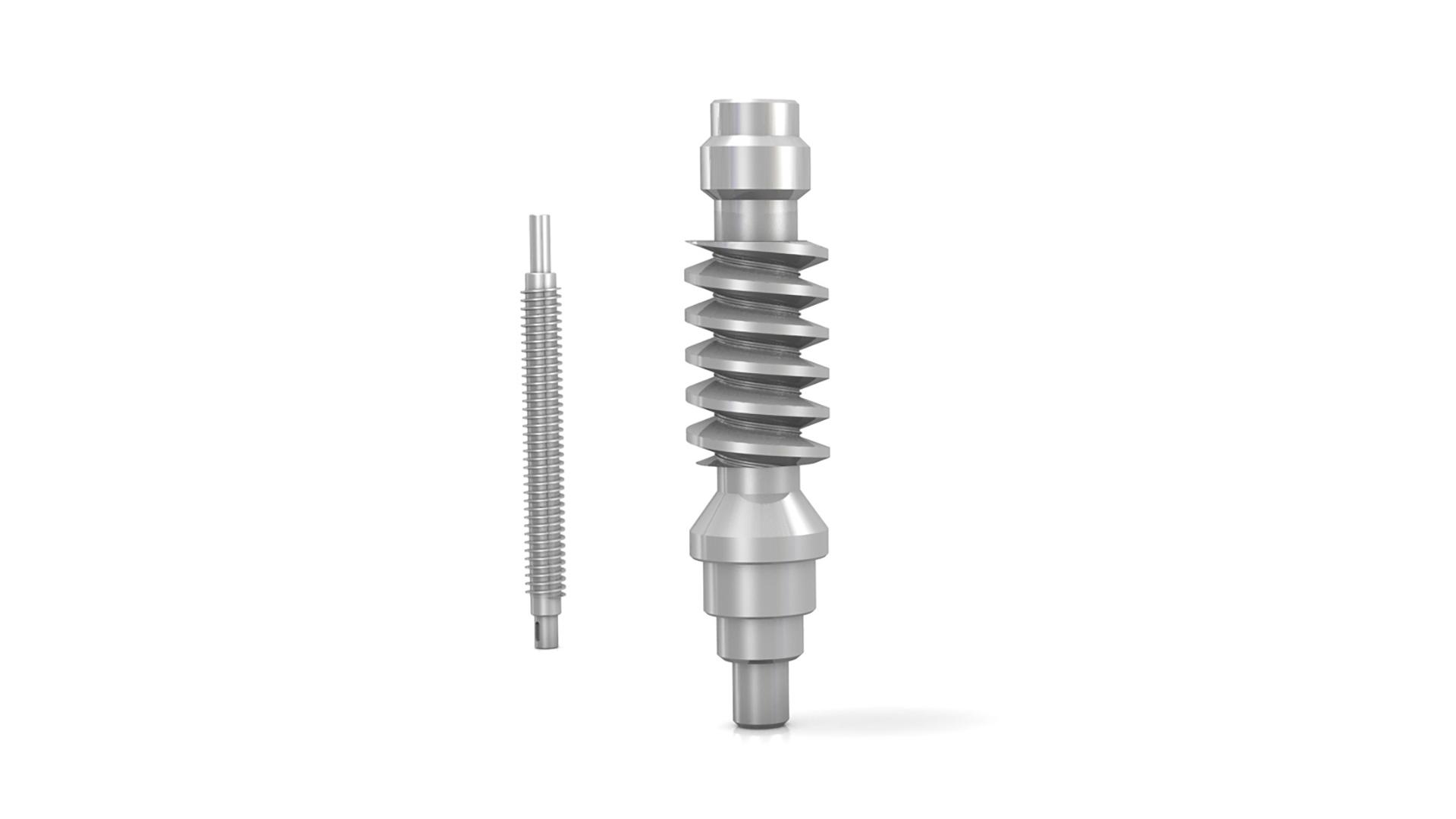

Závitovky

Je možné merať a analyzovať všetky bežné profily závitov, ako sú ZI, ZA, ZN a ZK, v súlade s normami.

Protokol ZEISS GEAR PRO worm

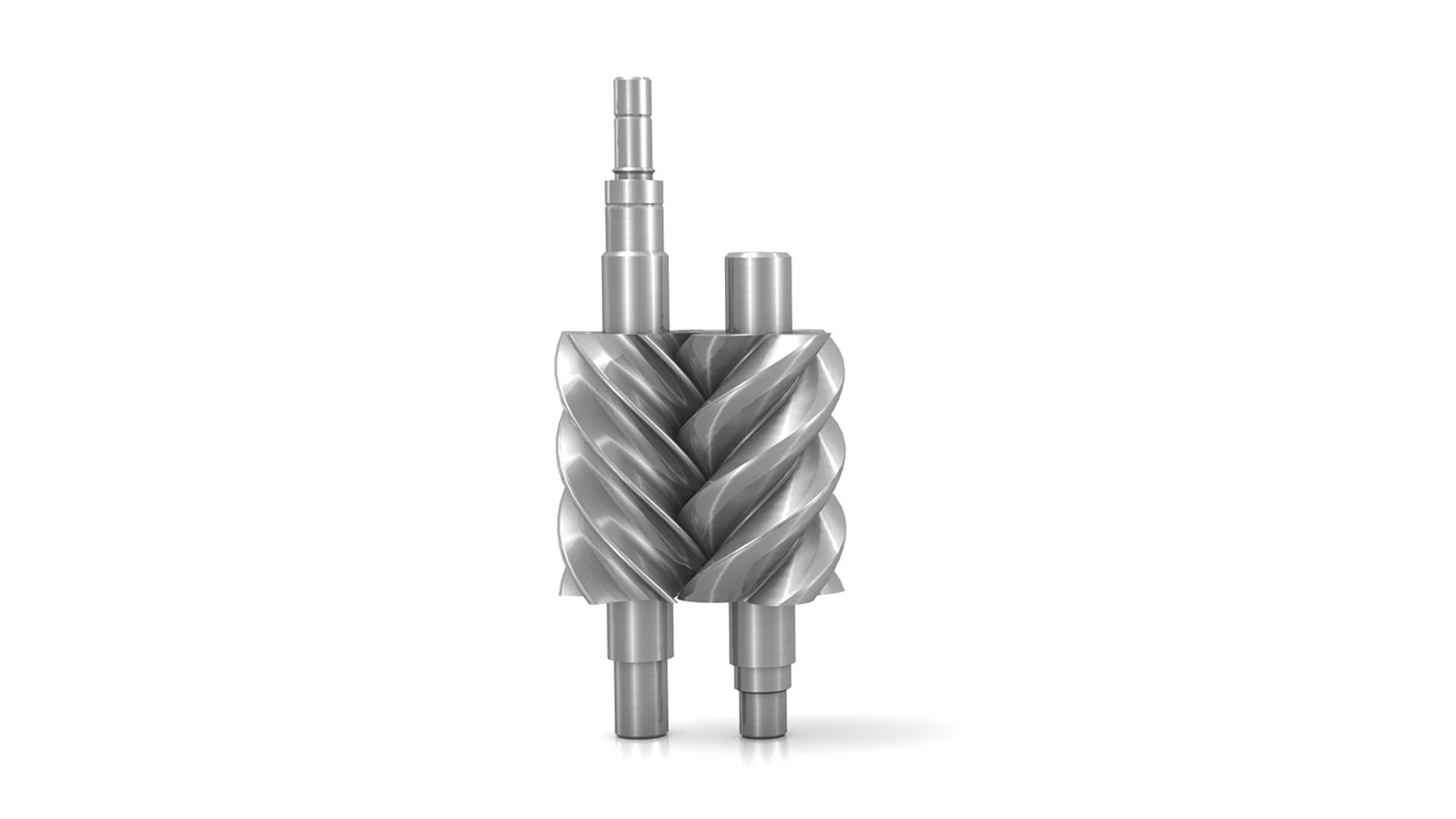

Rotory

Pri meraní rotorov (skrutkových kompresorov) sú podporované hlavné rotory, pomocné rotory a priame rotory. Nominálne dáta na meranie môžu byť dostupné ako priečny rez profilu alebo ako CAD model.

Protokol ZEISS GEAR PRO rotor

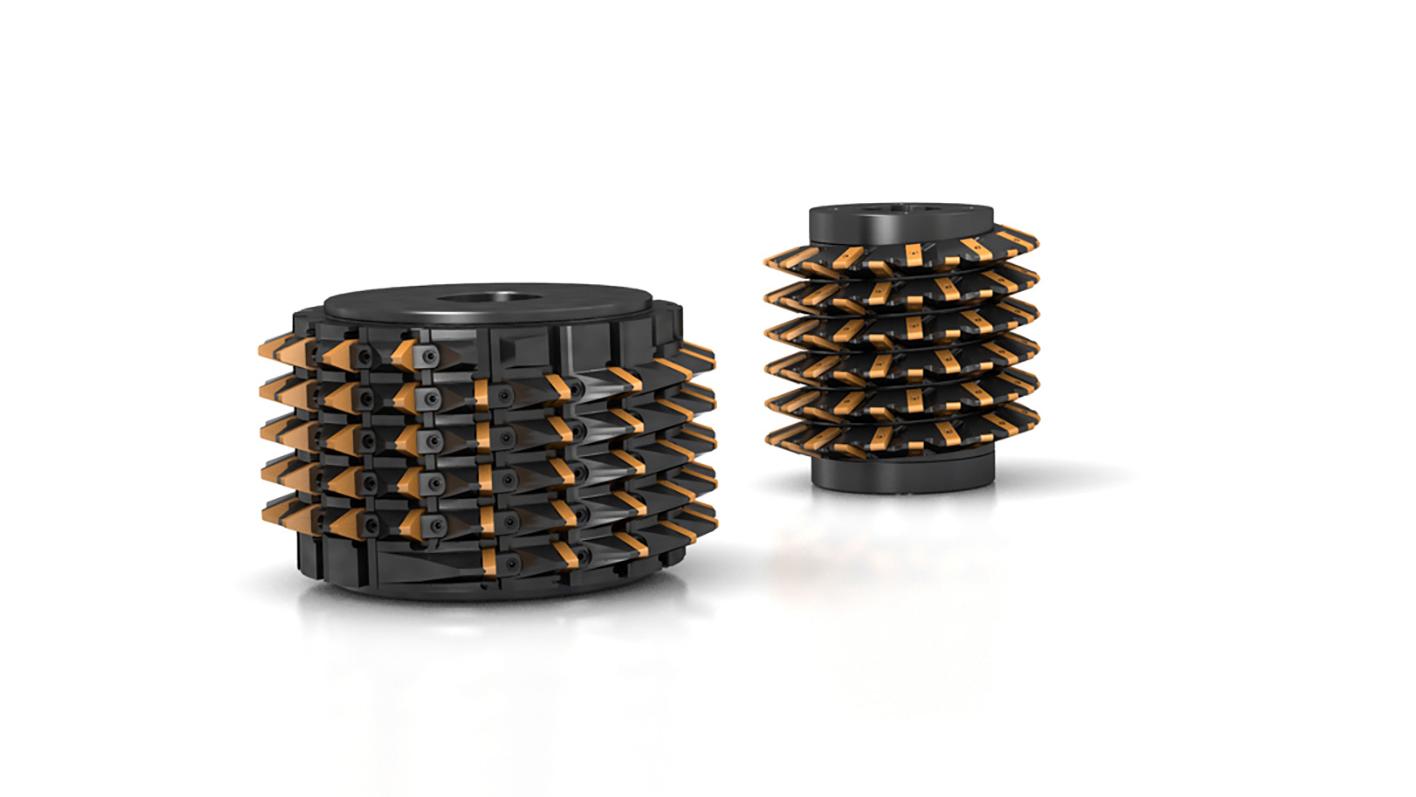

Odvalovacie frézy

Je možné merať jednochodé aj viacchodé odvalovacie frézy na výrobu evolventných ozubení. Podporované sú plne profilované odvalovacie frézy, blokové odvalovacie frézy a frézy s vymeniteľnými reznými doštičkami. Je možné merať aj odvalovacie frézy s tangenciálnou reznou geometriou.
