Virtuálna meracia miestnosť

Virtuálna meracia miestnosť

Pre ZEISS INSPECT Optical 3D a ZEISS INSPECT Airfoil

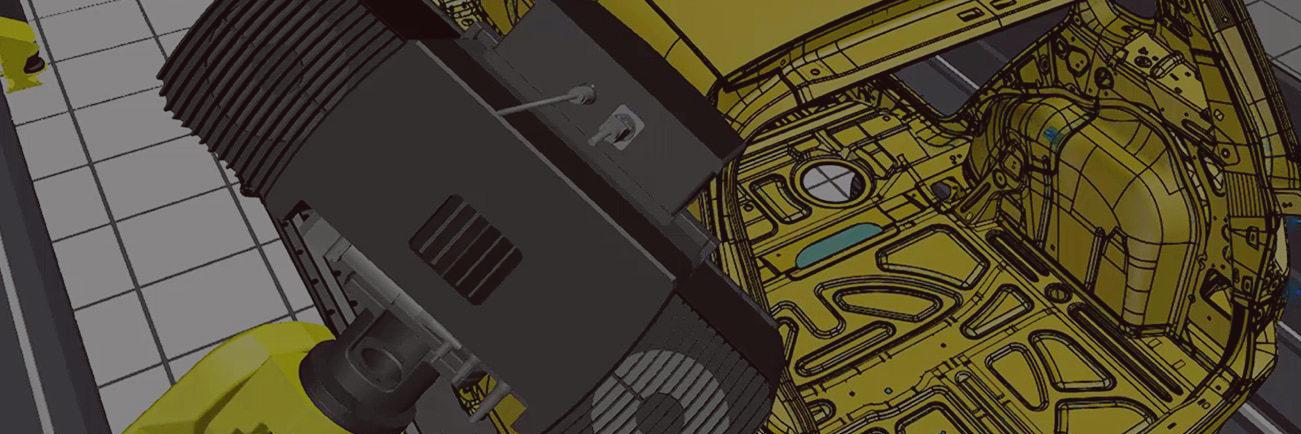

ZEISS VMR Virtual Simulation

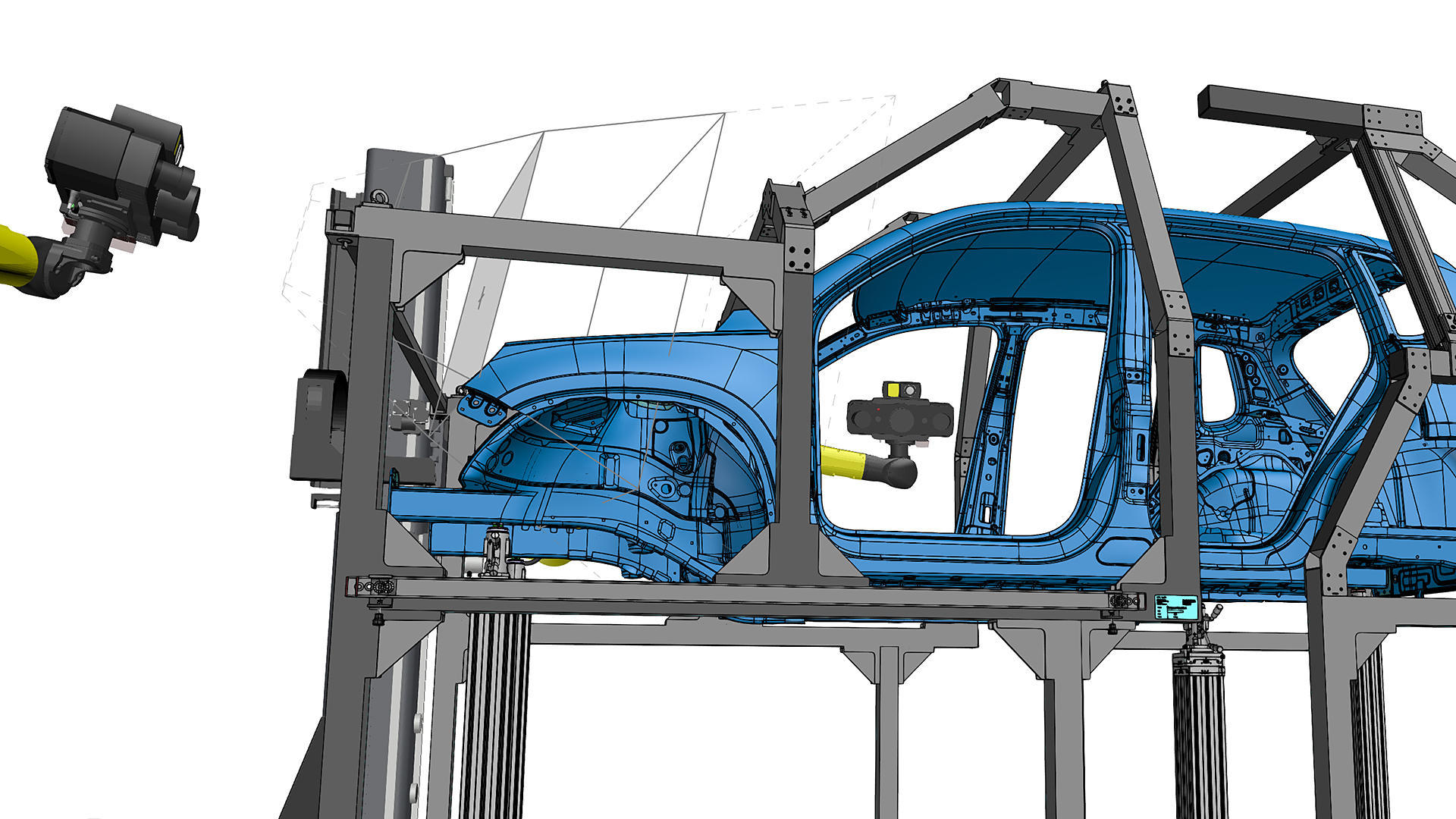

Reálne prostredie vo virtuálnej simulácii

Virtuálna meracia miestnosť (VMR) je centrálny riadiaci a merací plánovací softvér pre všetky prvky optických 3D meracích strojov. Zobrazuje reálne prostredie vo virtuálnej simulácii. Skladá sa z robota so senzorom, programovania vrátane kinematiky robotických dráh, súčasti a plánu merania. V kombinácii s ZEISS INSPECT Optical 3D alebo ZEISS INSPECT Airfoil umožňuje VMR vykonávať automatické meracie priebehy. Vďaka VMR používateľ nepotrebuje žiadne špeciálne zručnosti v oblasti robotiky. Všetky pohyby robota sú pred vykonaním simulované vo virtuálnom meracom priestore a skontrolované z hľadiska bezpečnosti.

Vaše výhody

  • Smart Teach

    Funkcia Smart Teach vo VMR vypočítava požadované polohy senzorov pre všetky kontrolné charakteristiky a CAD plochy. Následná optimalizácia dráhy zlepšuje poradie polôh z hľadiska doby behu a prevencie kolízií. Smart Teach minimalizuje čas potrebný na vytvorenie procesne bezpečných a časovo optimalizovaných robotických programov. Systém automaticky aktualizuje meracie polohy, ak sa zmení CAD alebo jednotlivé prvky.

  • Plánovanie kontroly

    Súbor CAD dát sa importuje spolu s príslušným plánom merania. Princípy merania uložené v pláne merania sa automaticky priradia ku kontrolovaným charakteristikám z plánu merania. Takýto report merania sa môže vopred pripraviť (offline). Skutočné výsledky merania je možné zobraziť po dokončení merania. To používateľovi uľahčuje plánovanie kontroly.

  • Fáza burn-in

    Offline vytvorené meracie programy sa jednorazovo načítajú do ScanBoxu v automatizovanom procese. Robot sa presunie do meracích polôh a tam na reálnej súčasti určí individuálne parametre merania, ako sú časy expozície. Pomocou špeciálneho postupu softvér automaticky deteguje odrazy súčasti a podľa toho upraví projekciu pruhov, aby sa zabránilo chybám merania spôsobeným odrazmi.

  • Sériové meranie

    Hotové meracie programy je možné použiť na kontrolu ďalších súčastí. Robot je plne riadený softvérom a pohybuje sa postupne medzi meracími polohami. Pri každom meraní sa kontroluje či výsledky spĺňajú kritériá kvality. Zmeny stavu dát z CAD alebo plánu merania je možné rýchlo aktualizovať pomocou parametrického softvéru.

  • Kontrola

    Po získaní dát softvér vypočíta polygonálnu sieť povrchu súčasti a skutočné hodnoty plánu kontrolovaných charakteristík. Tieto dáta sa porovnajú s cieľovými dátami a zobrazia sa v reporte. Výsledky merania je možné automaticky ukladať v špeciálnych exportných formátoch, napr. do databáz na štatistickú kontrolu kvality. Priebeh merania rôznych súčastí je možné vykonávať úplne automaticky.

  • Rozhranie Kiosk

    Kiosk Interface je špeciálne používateľské rozhranie na zjednodušené ovládanie zariadenia ScanBox. Softvér preberá celé riadenie procesu a automaticky vykonáva priebehy merania a kontroly. Tým je zabezpečená vysoká presnosť a kvalita dát: Parametre merania, dáta a operačný systém sú chránené.

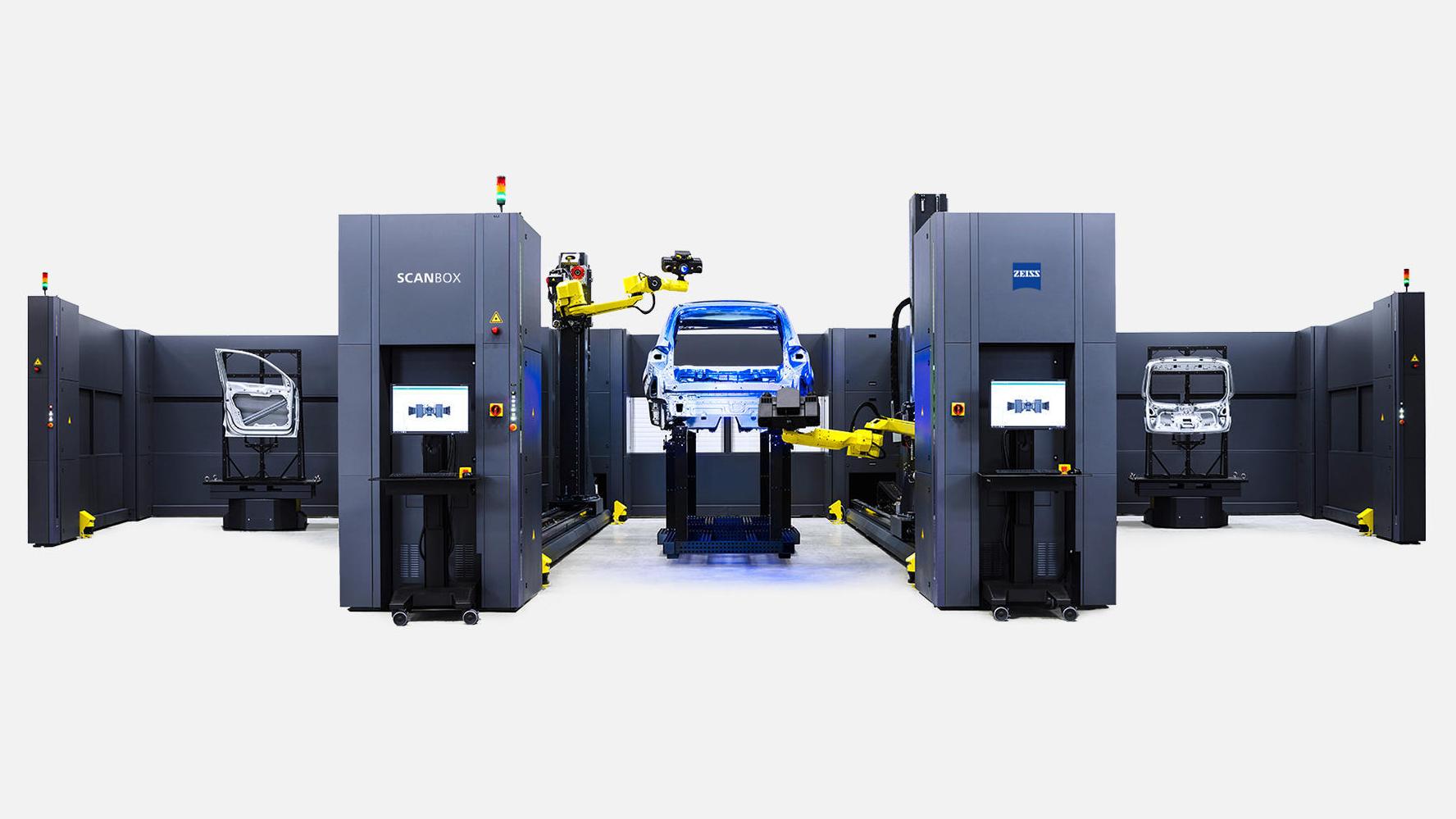

Rýchle automatizované meranie pomocou ScanBox

Rýchle automatizované meranie pomocou ScanBox

ScanBox je kompletné riešenie na efektívnu kontrolu kvality vo výrobe a výrobných procesoch. Je k dispozícii v jedenástich variantoch pre rôzne aplikácie a veľkosti súčastí. Od uzamykacích hákov až po kompletné karosérie automobilov – štandardizované meracie stroje ponúkajú kompletné riešenie: Programovanie, automatickú digitalizáciu, kontrolu a reporty. Vďaka intuitívnemu používateľskému rozhraniu a virtuálnej meracej miestnosti (VMR) ako centrálnemu softvéru na riadenie a plánovanie merania sú modely ľahko použiteľné.

Ešte viac funkcií ZEISS INSPECT

Tu sme pre vás prehľadne zhrnuli najobľúbenejšie funkcie softvéru ZEISS INSPECT:
Od importu CAD až po rôzne kontroly a reporting. Poznáte ich už všetky?
