Korekcia CAD dát pre nástroje a tlačené diely

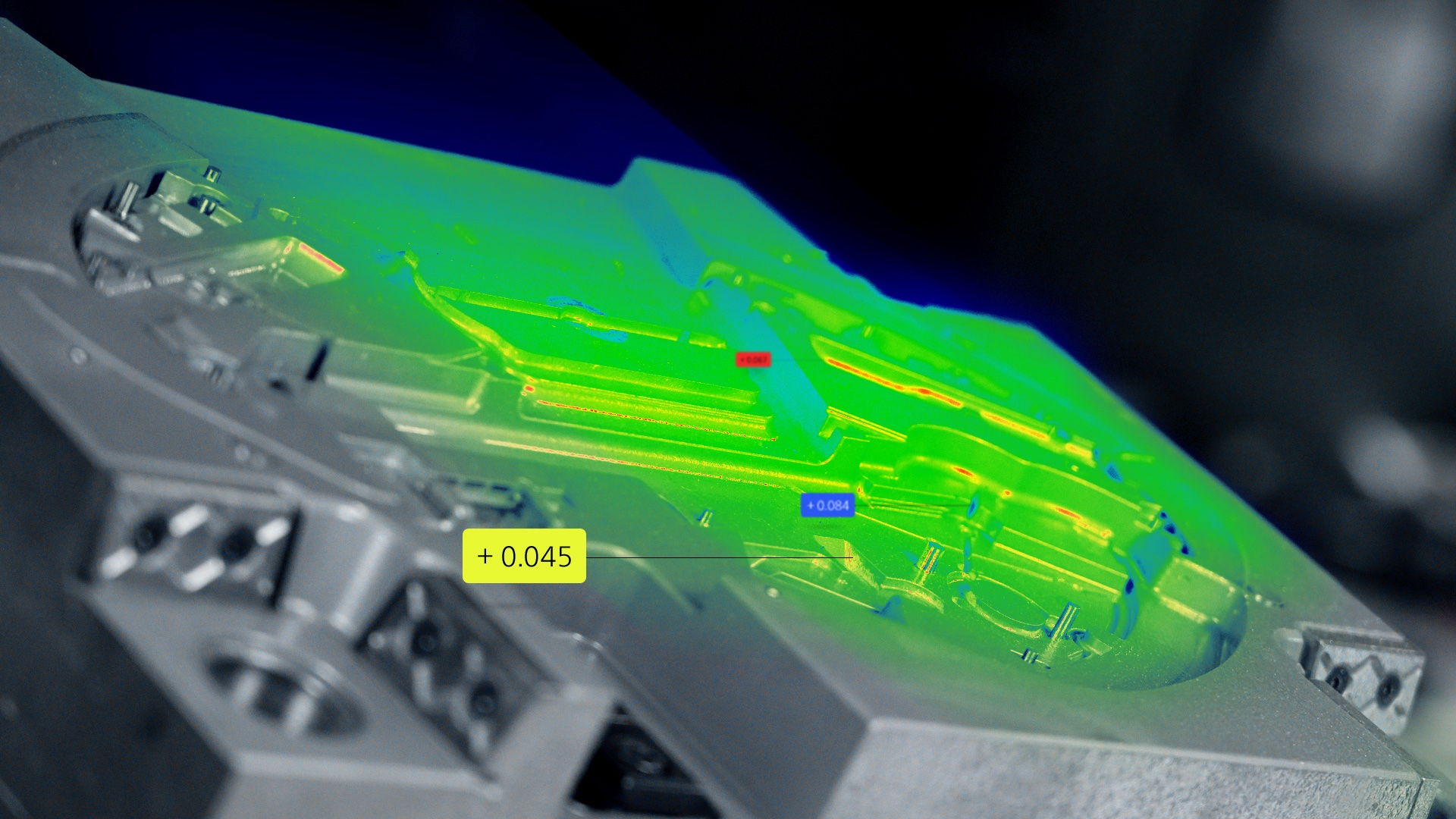

Vstrekované diely sa počas chladenia a odformovania zmršťujú a deformujú. Okrem toho sa môžu objaviť viditeľné stopy po prepadnutí (prepadliny). Simulačné nástroje, konštrukčné opatrenia (napr. zohľadnenie zmrštenia pri vývoji vstrekovacej formy) a vyklenutie sú opatrenia na predchádzanie chybám na vstrekovaných dieloch. Vyklenutie je však významnou výzvou, pretože geometrické a kozmetické chyby dielu sú dôsledkom viacerých ovplyvňujúcich faktorov, ktoré sú navzájom závislé. Aj s dlhoročnými skúsenosťami je ťažké predvídať presné správanie dielu. To znamená, že je potrebné vykonať rad korekčných slučiek, kým nástroj dokonale nesedí.

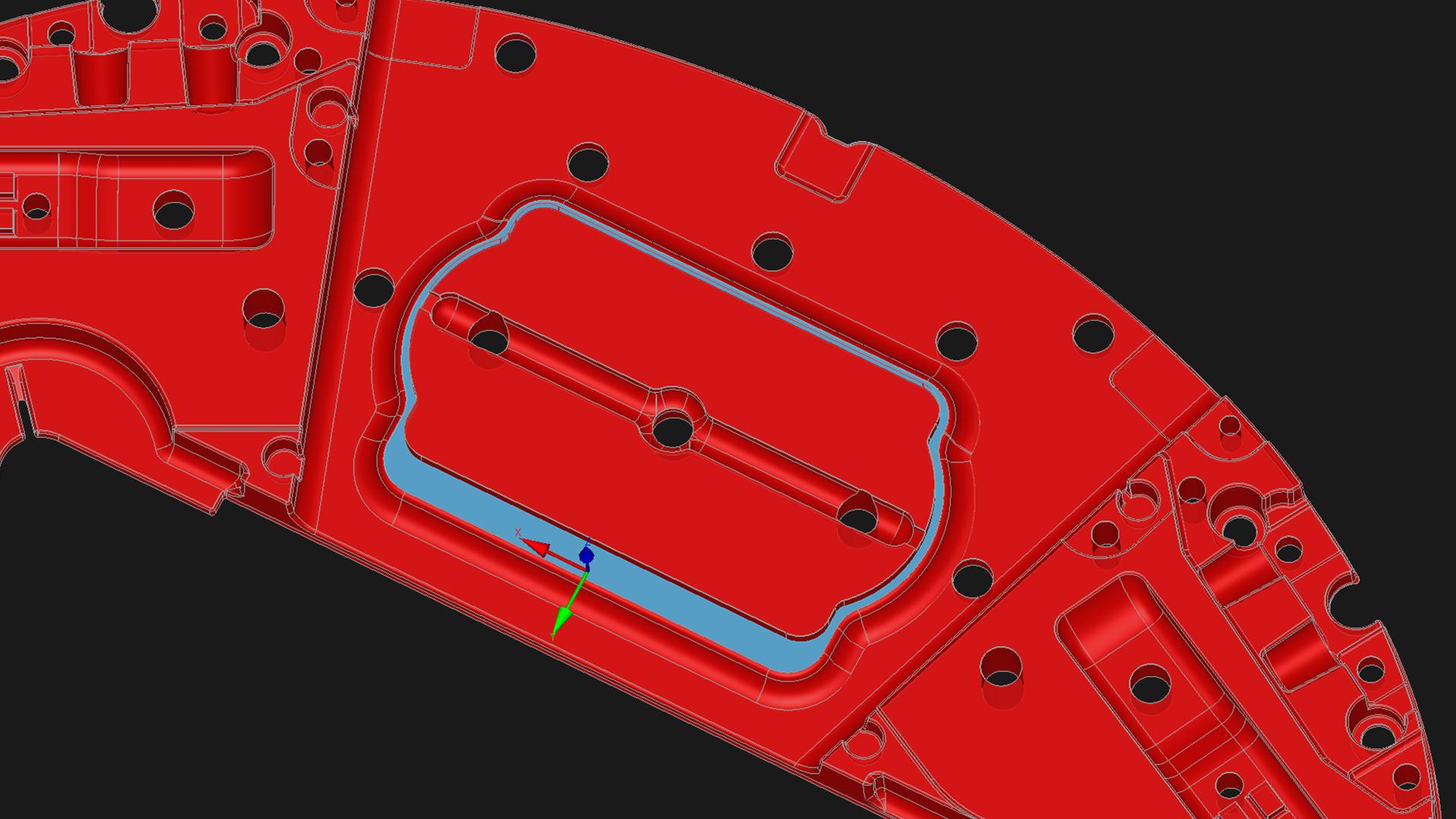

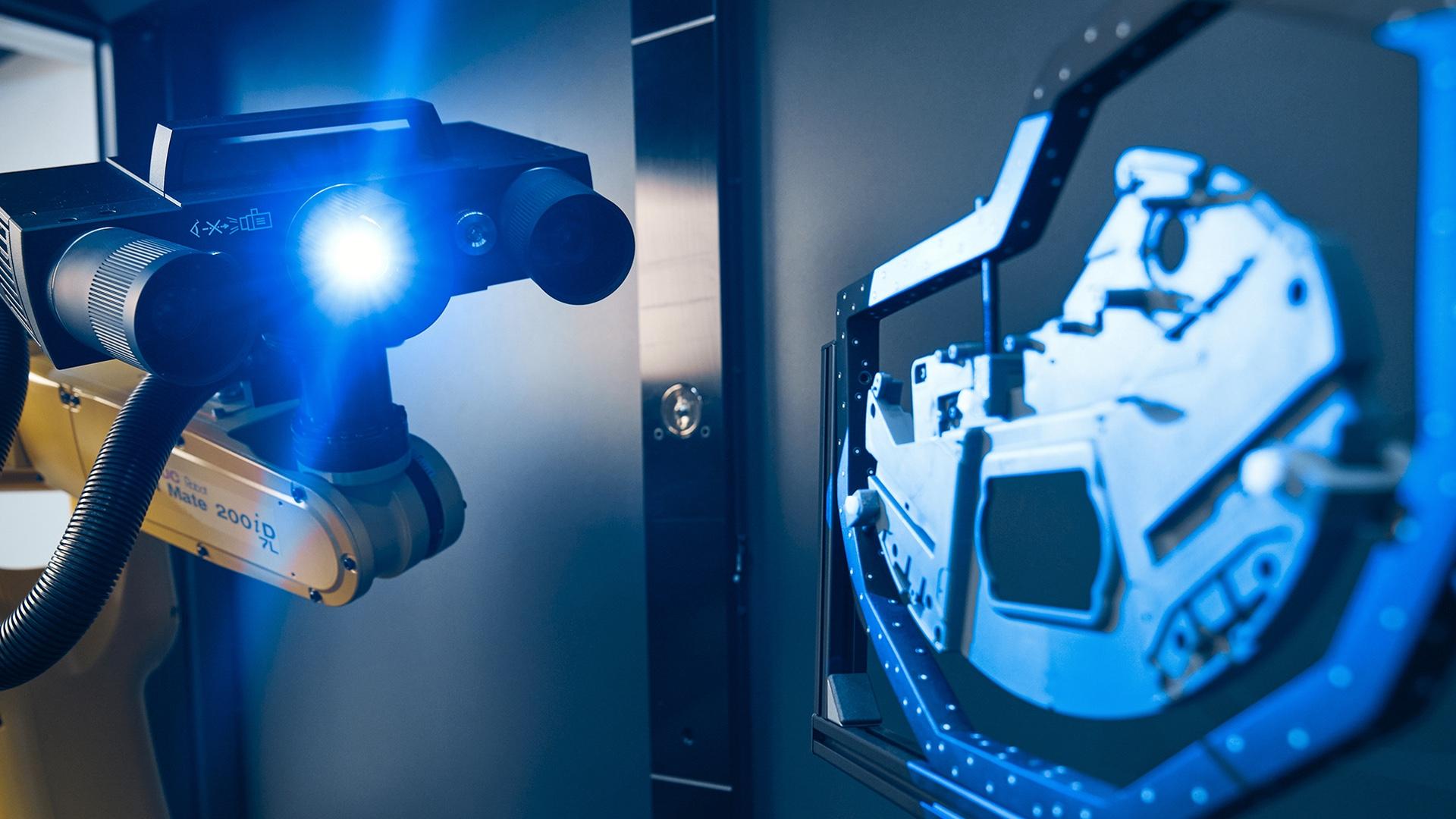

ZEISS REVERSE ENGINEERING poskytuje efektívnu podporu pre procesy vstrekovania plastov, pretože umožňuje výrazné zníženie počtu korekčných slučiek až po dosiahnutie perfektného nástroja. Softvér navrhuje len tie úpravy, ktoré sú prakticky použiteľné. Softvér napríklad môže zohľadniť, že korigovaná geometria nástroja môže byť erodovaná alebo že diely môžu byť odformované.

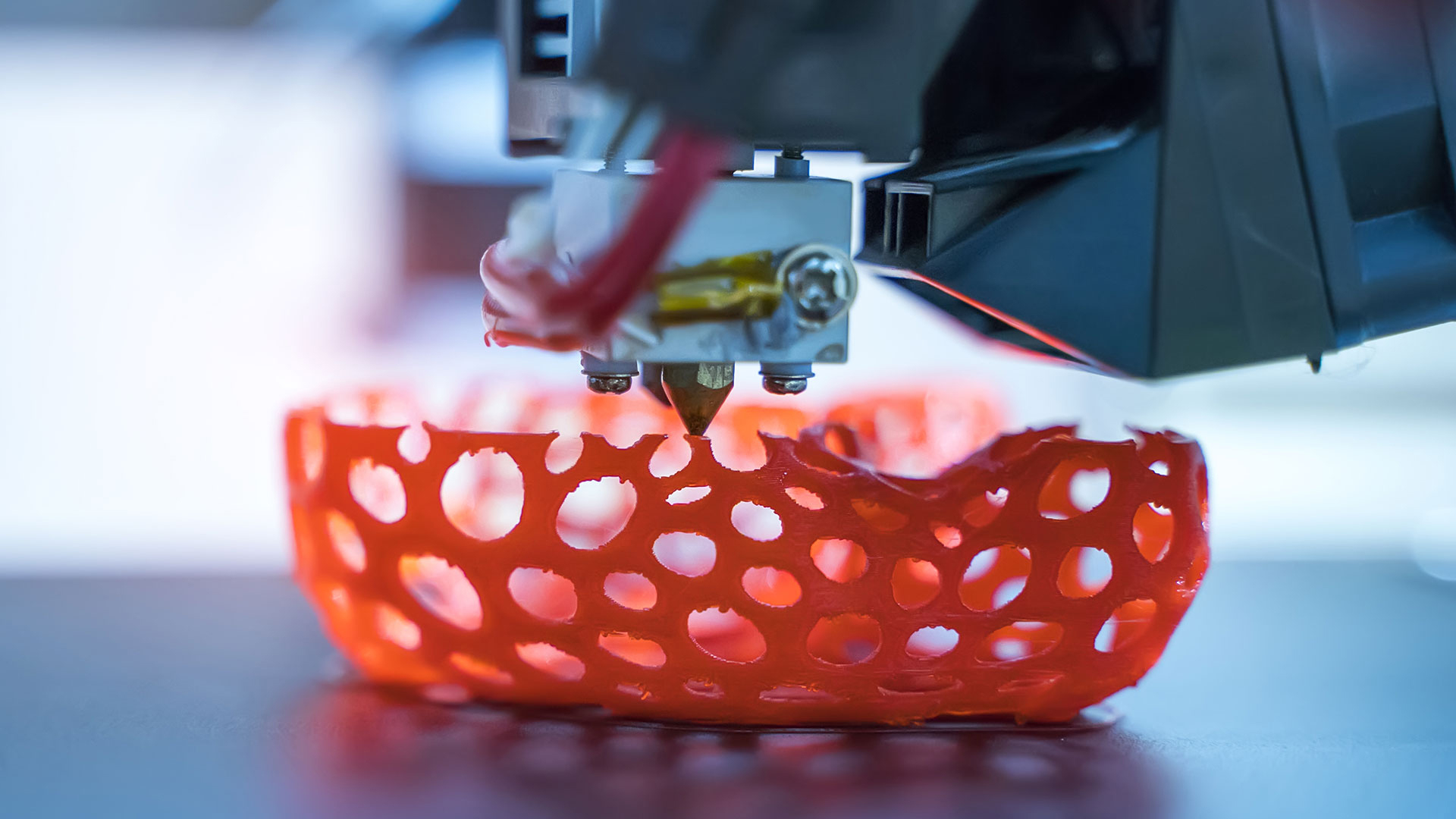

Pri 3D tlači vznikajú vrstvy s rôznymi teplotami, čo vedie k napätiu v diele. Tlačený diel sa pri vyberaní z nosnej dosky ohýba. Rôznymi opatreniami sa zvyčajne zabraňuje ohýbaniu: Tlačový proces je vopred simulovaný, tlačový materiál, obalový priestor a nosná doska sa predohriate. Okrem toho sa vykonáva následné tepelné spracovanie v snahe znížiť napätie vnútri dielu. Tieto opatrenia síce zlepšujú výsledok tlače, ale často nestačia na výrobu dielov v stanovených toleranciách.

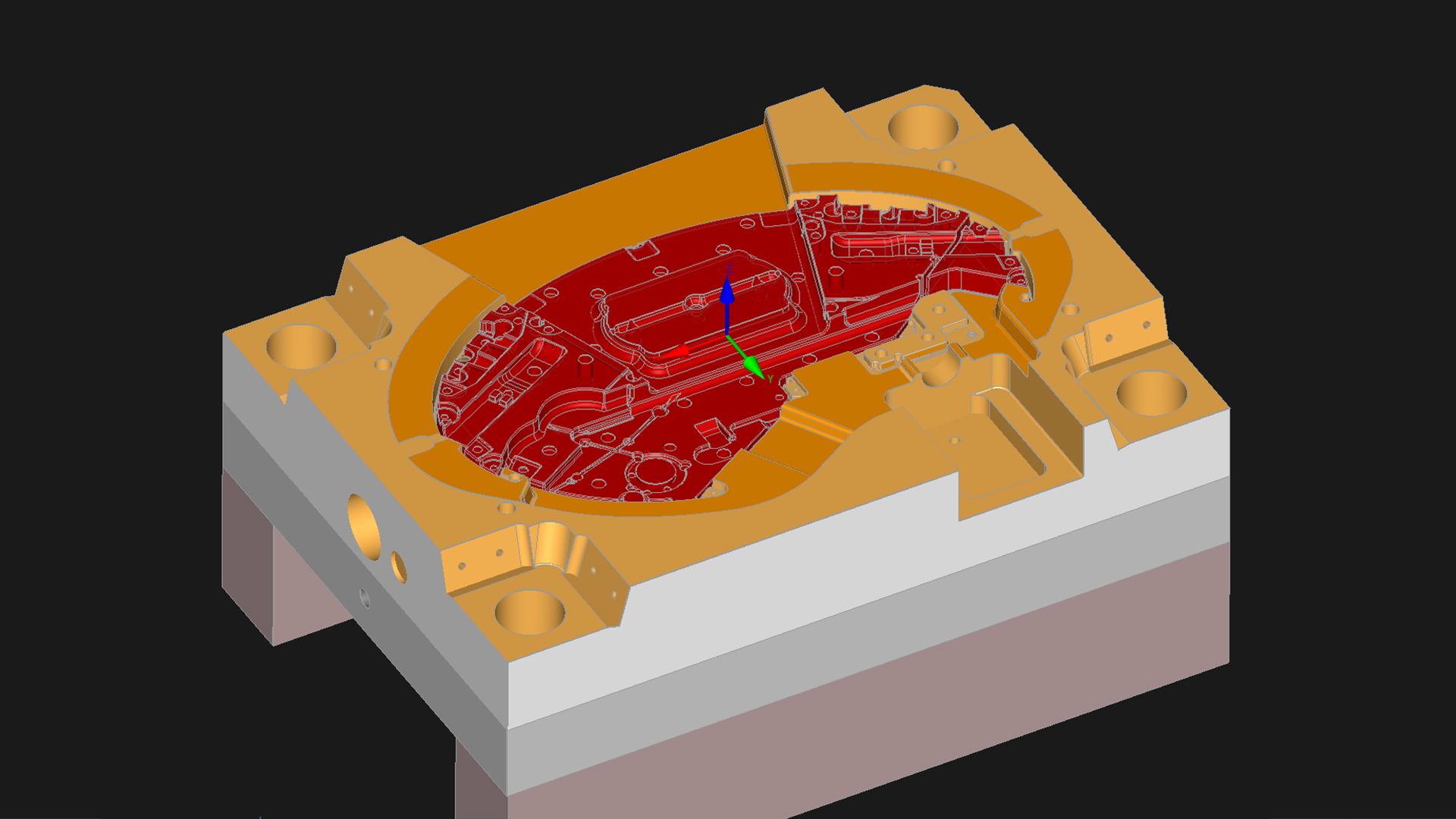

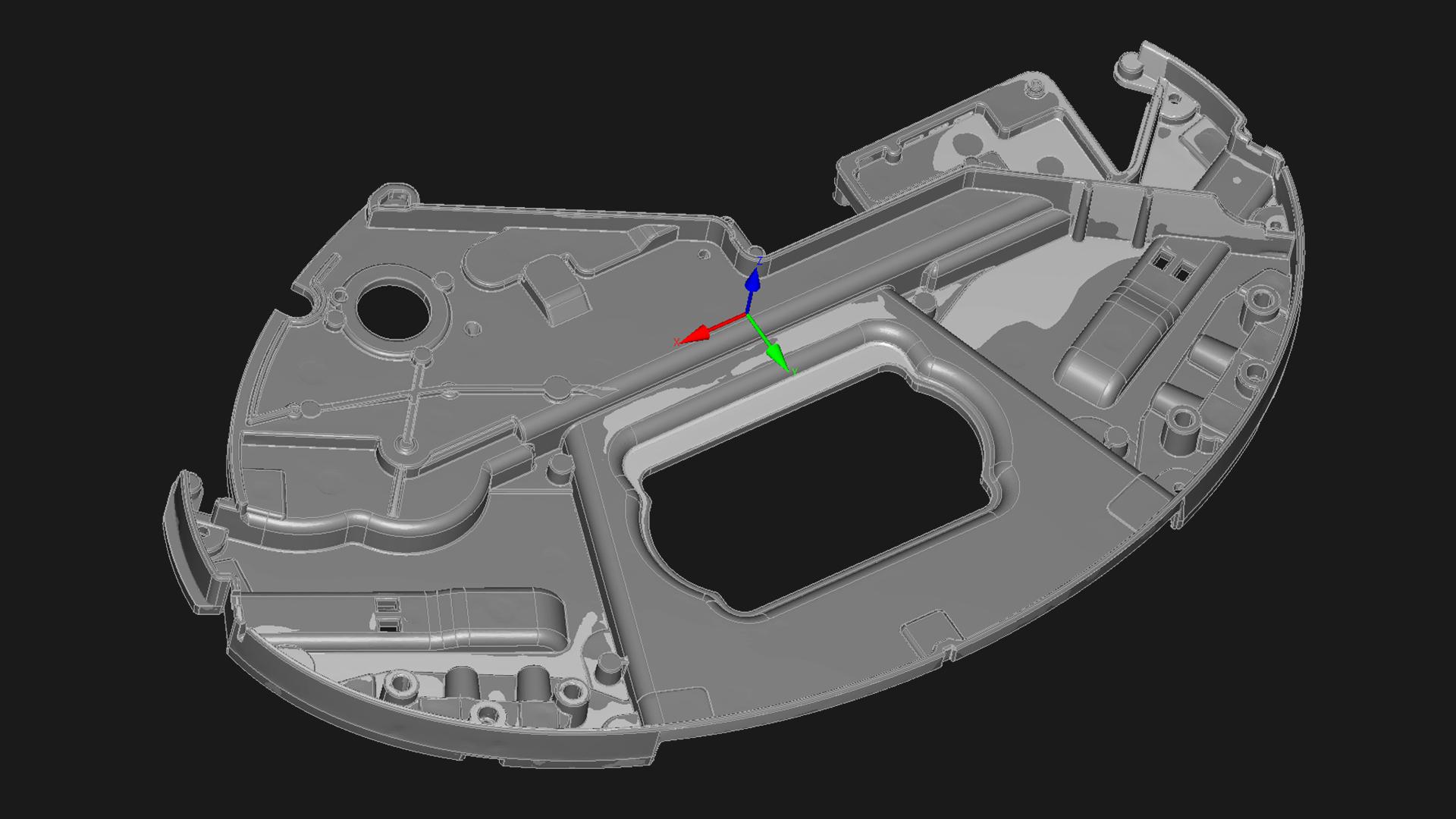

Tu prichádza na rad ZEISS REVERSE ENGINEERING, ktorý poskytuje podporu a kompenzuje chyby dielov: Na základe nameraných dát chybného tlačeného dielu softvér optimalizuje CAD dáta dielu. Geometria nástroja je korigovaná na základe zistených odchýlok.

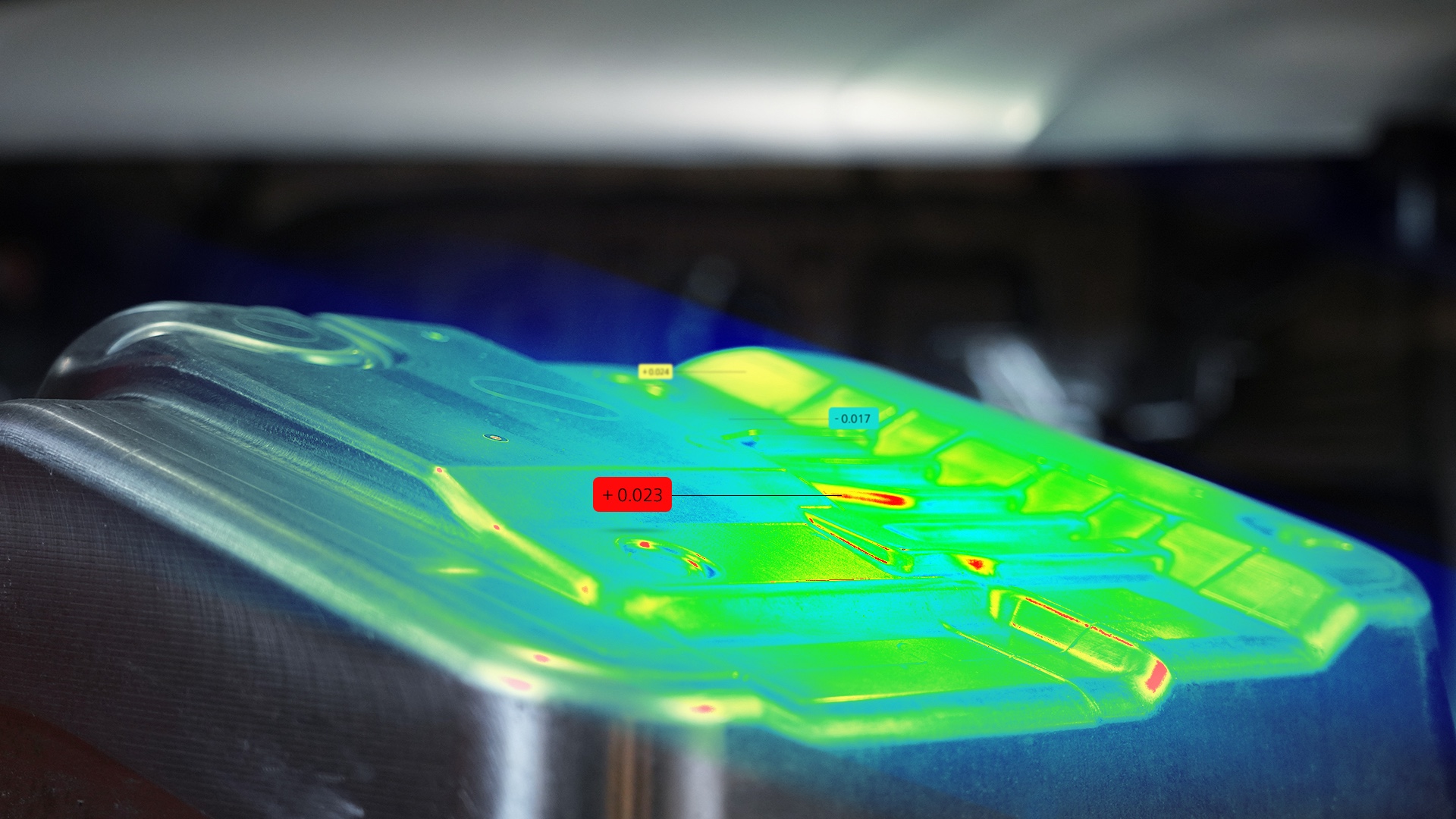

Na výrobu produktov s konzistentnou kvalitou sú potrebné pevné a spoľahlivé nástroje na hlboké ťahanie. Pilotné série často odhalia, že tvarované diely majú chyby tvaru a polohy. Použitím simulácií hlbokého ťahania je možné už pri vývoji hlbokoťažných nástrojov dosiahnuť výrazné zníženie nákladov. Napriek simuláciám však špecialisti na tvárnenie často potrebujú niekoľko pokusov, kým nástroj správne sedí. ZEISS REVERSE ENGINEERING pomáha znižovať chyby tvaru a polohy vašich hlboko ťahaných dielov.
