ARAMIS Multisenzorové systémy DIC

Kombinácia viacerých senzorov ARAMIS alebo meracích systémov ARAMIS sa nazýva multisenzorový systém. Multisenzorové systémy umožňujú časovo synchronizované merania z rôznych perspektív, ktoré je možné vyhodnocovať v spoločnom súradnicovom systéme. Meracie plochy senzorov používaných v multisenzorovom systéme môžu mať rovnakú alebo rôznu veľkosť. Kombináciou veľkých a malých meracích plôch môžu multisenzorové systémy súčasne zaznamenávať a vyhodnocovať globálne pohyby a deformácie, ako aj lokálne vplyvy deformácie a napätia.

Pri mechanických záťažových skúškach, ako sú skúšky tlaku, ťahu alebo pevnosti v ohybe, je pre skúšobných technikov jednou z hlavných výziev určiť už vopred, kde presne vzniknú trhliny, ako sa budú šíriť a kde dôjde k najväčším deformáciám. Pri konvenčných meracích nástrojoch, ako sú tenzometre (alebo tenzometrické snímače) a snímače posunu (LVDT), musia technici vopred rozhodnúť, ktorú oblasť vzorky chcú počas skúšky sledovať a kam umiestniť bodové meracie senzory. Aj pri využití simulačných výsledkov si presné umiestnenie senzorov vyžaduje značné skúsenosti – nesprávne umiestnenie totiž môže viesť k tomu, že kľúčové oblasti deformácie zostanú nezachytené. Systém ARAMIS využíva celoplošné bezkontaktné meranie na báze digitálnej korelácie obrazu (DIC) a prináša významnú výhodu: skúšobní technici nemusia vopred vedieť, kde presne dôjde k vzniku trhlín alebo k najväčšej deformácii. Pomocou ARAMIS je možné merať a vyhodnocovať veľké plochy kontrolovaného objektu.

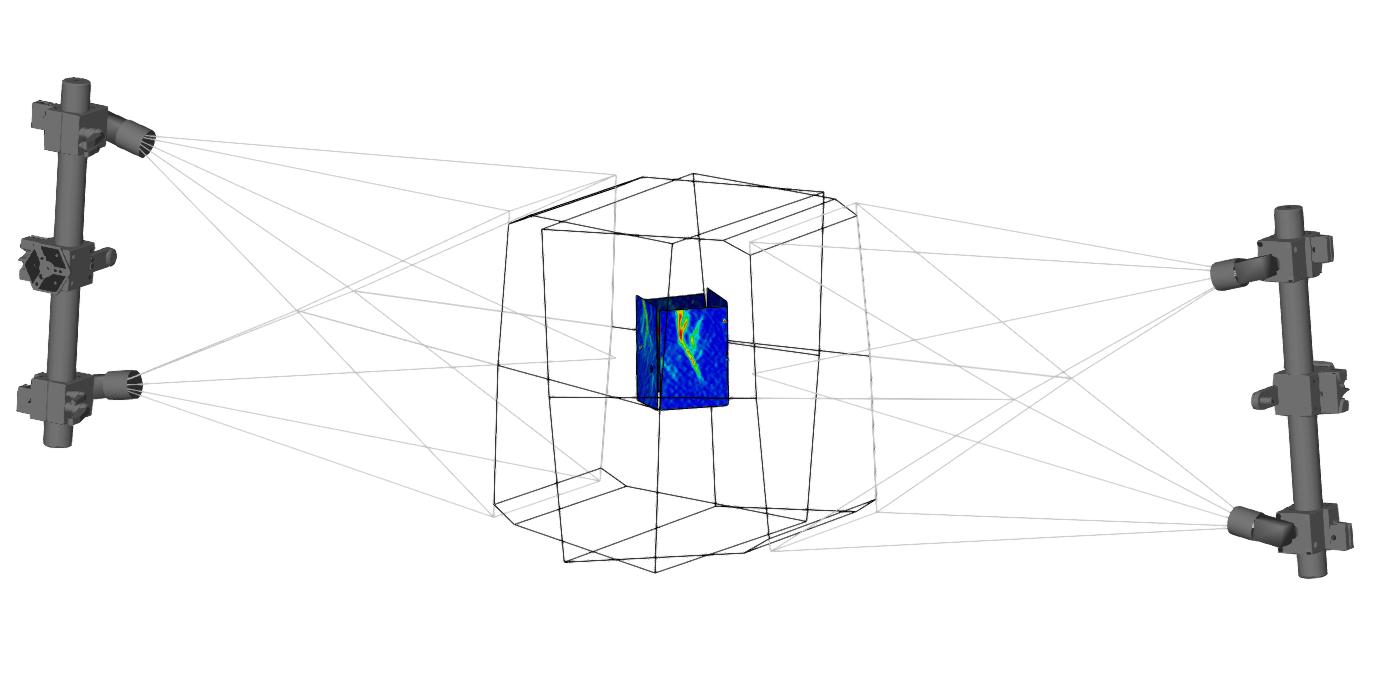

Multisenzorový koncept, ktorý kombinuje niekoľko senzorov ARAMIS na paralelné zaznamenávanie meraní z rôznych perspektív s rôznymi meracími rozsahmi, a taktiež rozširuje možnosť analýzy deformácií a pohybov pomocou ARAMIS.

Na skúmanie 3D pohybov a deformácií pri mechanických skúškach, multisenzorové DIC systémy sú veľmi všestranné. Multisenzorové DIC senzory sa používajú napríklad na tieto účely:

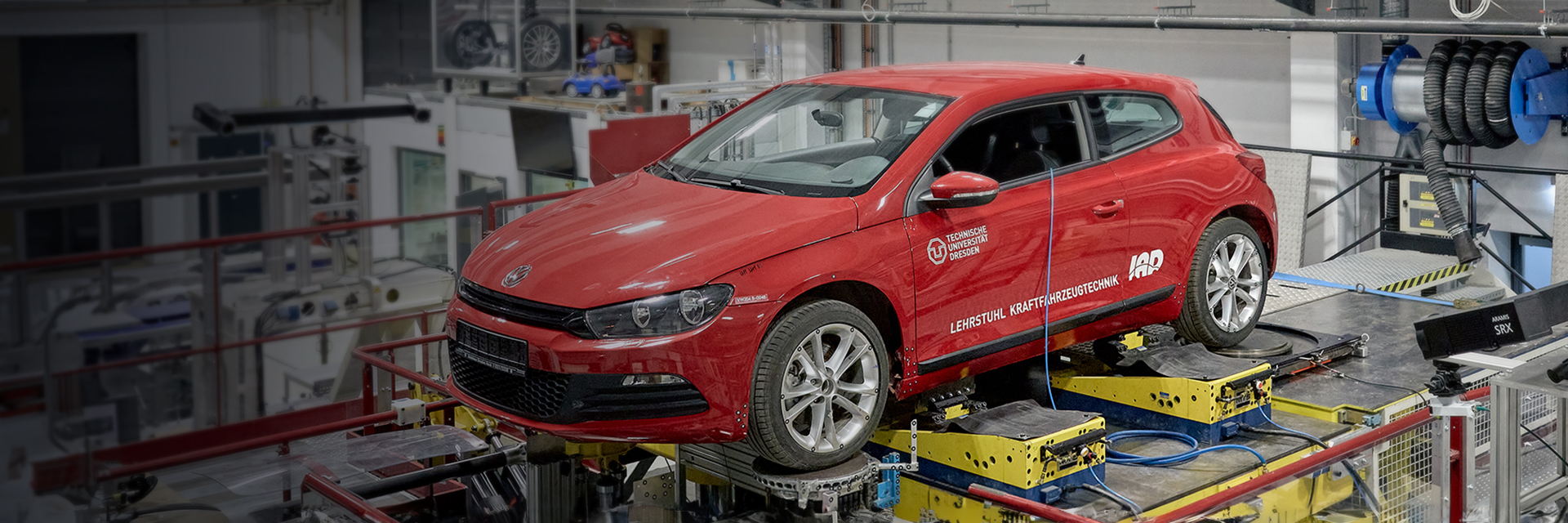

• Zaznamenávanie parametrov dynamiky vozidla a premenných polohy kolies testovaných vozidiel na kompletnom skúšobnom zariadení pre vozidlá (4-stĺpový skúšobný stav)
• Analýza deformačného správania tenkostenných valcových súčastí a konštrukcií v leteckom priemysle
• Presné štúdium zmenšovania hrúbky ťahových skúšobných vzoriek meraním prednej a zadnej strany vzoriek
• Skúšanie komponentov v automobilovom a leteckom priemysle
• Analýza trhlín na vzorkách stavebných materiálov

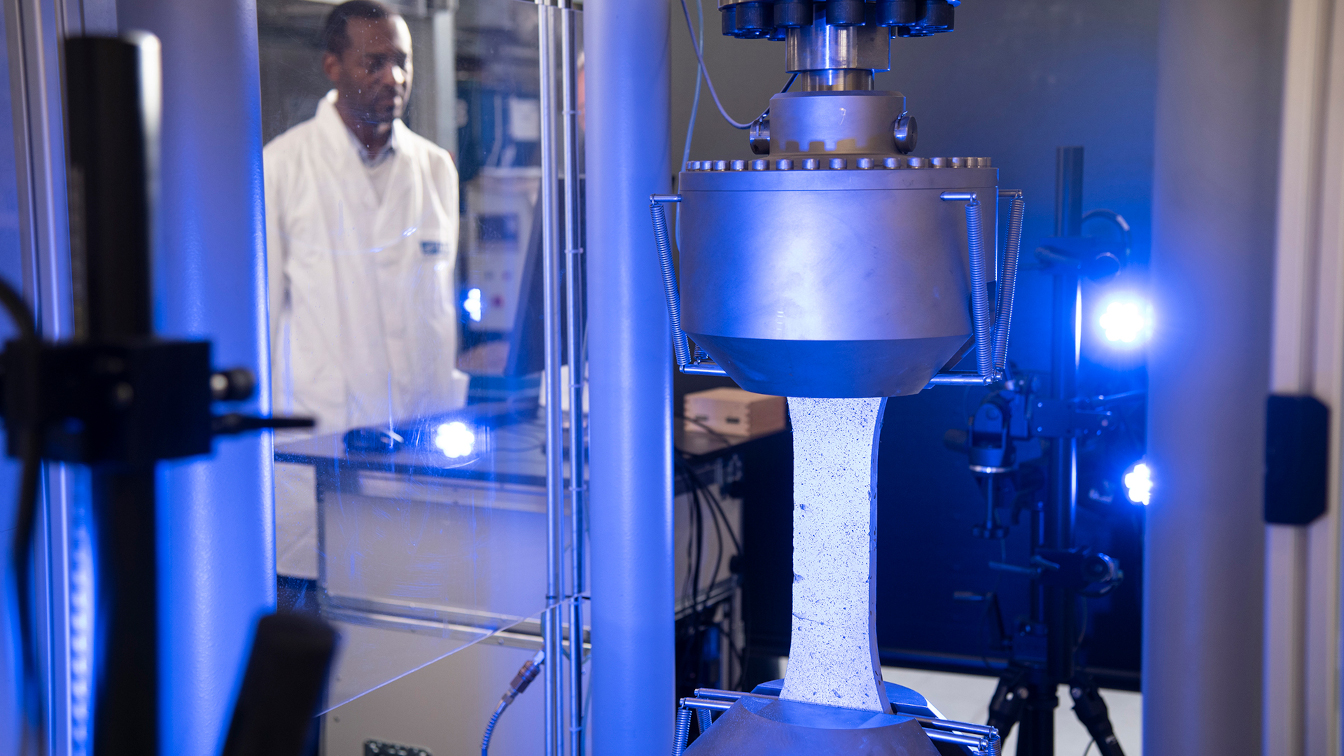

Napríklad spoločnosť IAB Weimar používa multisenzor ARAMIS na svoje materiálové skúšky. Pri ťahových skúškach vzoriek sa napríklad senzory ARAMIS umiestňujú pred a za každú vzorku, aby zaznamenávali deformácie z oboch strán. Tým odpadá potreba vopred vedieť, kde by sa mohli trhliny vyskytnúť. Okrem toho spoločný súradnicový systém zaznamenáva a vyhodnocuje dáta merania. Výsledky meraní z rôznych systémov možno pomocou integrovaného softvéru zobraziť súčasne, čo značne zjednodušuje analýzy a porovnania a šetrí cenný čas. Detekcia čela trhliny ešte k tomu umožňuje sledovanie a vyhodnotenie krivky priebehu bodov trhlín. Môžu byť odvodené aj ďalšie veličiny, ako dĺžka trhliny, otvory a režimy v 3D.

ARAMIS je optický merací systém na bezkontaktné získavanie deformácií, posunov, rýchlostí, zrýchlení, rotácií a uhlov. ARAMIS kombinuje technológiu sledovania bodov a prístup digitálnej korelácie obrazu na meranie 3D súradníc a veličín, ktoré sú z nich odvodené za určité časové obdobie.

ARAMIS sa dá na meranie deformácií a posunov použiť dvoma spôsobmi. S iba jednou kamerou na meranie, ARAMIS ponúka funkcie 2D DIC a sledovania bodov. To znamená, že je možné merať ploché vzorky alebo objekty a určiť posuny v smere X a Y, ako aj rovinné deformácie.

Plný potenciál ARAMIS sa prejaví, keď sa na 3D merania deformácií a posunov použijú dve kamery. Použitím takzvaného stereokamerového senzoru je možné merať vzorky a objekty akéhokoľvek tvaru a zachytiť posuny a rotácie v 3D priestore. Pre úspešné merania optickým 3D senzorom je dôležitá stabilná konfigurácia oboch kamier (ideálne v senzorovej zostave, akú ponúka ARAMIS), ako aj nevyhnutná kalibrácia stereokamerového senzoru vhodnými kalibračnými objektmi.
