STL súbor

Čo je to STL súbor?

V kontexte 3D tlače sa používajú súbory vo formáte STereoLithography, skrátene STL súbory. STL tiež znamená Standard Triangulation Language (štandardný triangulačný jazyk). Tento štandardizovaný formát reprezentuje plochy trojrozmerných telies na počítači pomocou polygónových sietí, ktoré sa skladajú z jednotlivých trojuholníkových faziet.

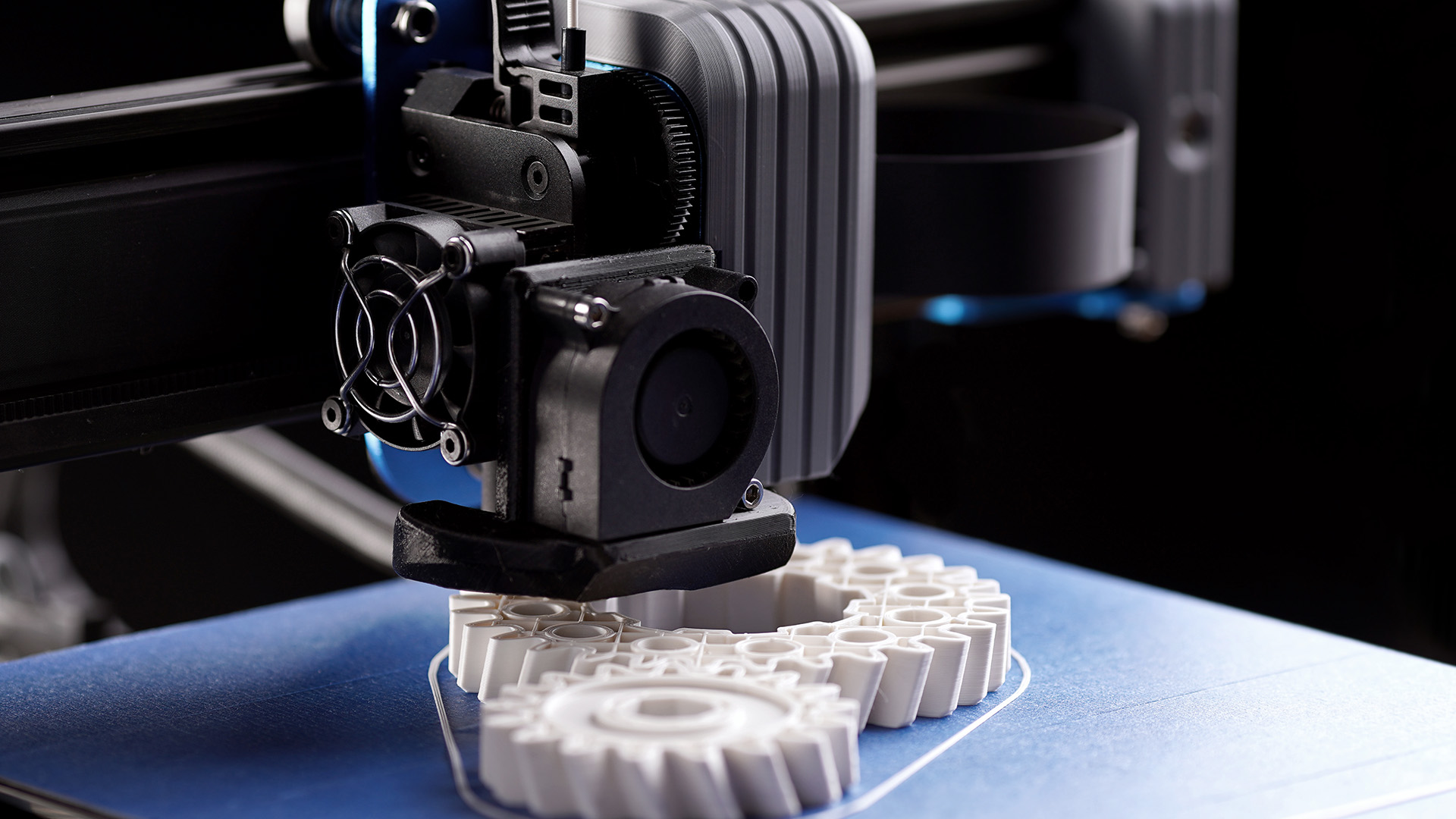

STL: nepostrádateľné rozhranie v 3D tlači

Podobne ako laserové alebo atramentové tlačiarne, aj 3D tlačiareň potrebuje dáta, ktoré obsahujú relevantné informácie na spracovanie. Zariadenia však nedokážu spracovať STL súbory priamo, preto je potrebné použiť pomocný program, ktorý je zvyčajne súčasťou dodávky.

3D tlačiarne vytvárajú objekty vrstvu po vrstve; softvér rozdelí model, ktorý sa má vytlačiť, na vrstvy. Program tiež určuje, ako ďaleko sa môže tlačová hlava pohybovať po osiach x a y a akou rýchlosťou musí nasledovať prijímacia podložka po osi z. Môžete nakonfigurovať aj teplotu spracovania. Ak možnosti nastavenia nestačia, špecializovaný predajca ponúka riešenia s rozšíreným rozsahom.

STL: Všetko je o prezentácii

Tvary s rovnými obrysmi možno ľahko reprodukovať pomocou trojuholníkových faziet. So zakrivenými prvkami je to však iné. Pri STL súboroch nie je možné priame znázornenie zaoblení, pretože fazety pozostávajú z rovných plôch. Gule, valce a podobné tvary sa javia ako dokonale navrhnuté iba na prvý pohľad. Pri zväčšení je vidieť, že stereolitografické trojuholníky sú usporiadané konvexne alebo konkávne. Princíp je podobný štruktúre digitálnych fotografií, kde vzájomné pôsobenie mnohých pixelov vytvára zakrivené čiary.

Konvertovanie, import a export STL súborov

Formát STL opisuje plochy telies pomocou trojuholníkov. V závislosti od veľkosti sa skladajú až z miliónov polygónov. Čím vyššia je hustota výplne, tým viac pracovnej pamäte sa využíva. Nie je dôležité ktorý softvér sa používa na vytvorenie 3D modelov. Takmer každý modelovací a CAD program tento formát súborov podporuje. Je ho možné bez veľkej námahy importovať a exportovať - napríklad do softvéru ZEISS INSPECT. Stačí uložiť otvorený súbor vo formáte STL; na jeho otvorenie stačí dvojklik.

Ako softvér vytvára STL súbory?

Vo svete CAD pozostáva množstvo prvkov z NURBS (non-uniform rational B-splines). Zakrivené plochy sú rozdelené na matematicky definované krivky a uzly. Sú obzvlášť vhodné na modelovanie valcových komponentov so zložitými obrysmi. Špecifikácie založené na líniách však nie sú vhodné pre 3D tlačiareň. Preto pred ďalším spracovaním musia byť všetky oblasti objektu prevedené na polygónové siete bez textúr. Tým sa zabezpečí, že projekt možno bez problémov uložiť ako STL súbor.

Ak sa pri konverzii vyskytnú na modeli medzery alebo vyčnievajúce hrany, zabudované nástroje CAD programu postačujú na opravu plôch bez veľkej námahy.
