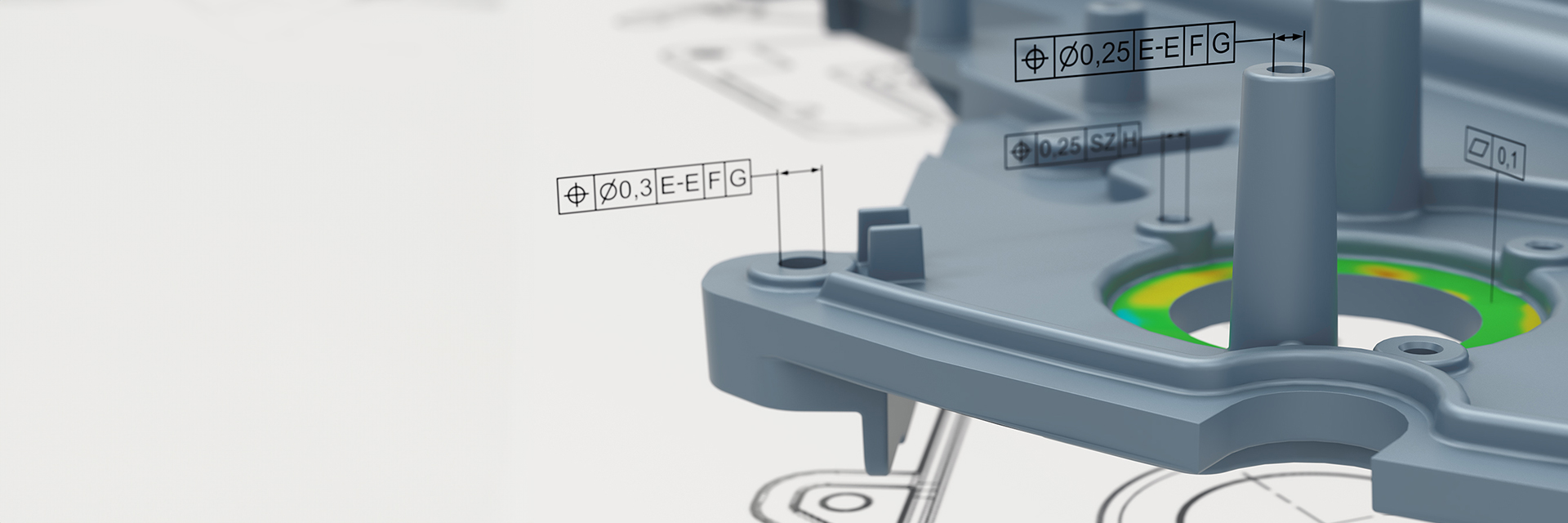

Sústrednosť

Sústrednosť (koncentricita) je súčasťou súosovosti. Zatiaľ čo kontrola súosovosti zahŕňa osi, kontrola sústrednosti zahŕňa len stredový bod. Tieto kontroly sa zvyčajne vykonávajú na súčasti viackrát.

Sústrednosť označuje kontrolu polohy jednej alebo viacerých nezávislých kružníc. Najprv sa určí referenčný prvok. Týmto referenčným prvkom môže byť os alebo stredový bod. Okolo tohto referenčného prvku sa vytvorí rovinná alebo kruhová tolerančná zóna. Poloha stredového bodu sa môže v tejto tolerančnej zóne odchýliť. Ak je stredový bod mimo tolerančnej zóny, rozmer je mimo tolerancie.

Sústrednosť v metrológii patrí medzi tolerancie polohy. Medzi ďalšie tolerancie polohy patria napríklad tolerancie umiestnenia a súmernosti. Predstavte si podložku s vonkajším priemerom 15 mm. V strede podložky je vyvŕtaný otvor s priemerom 10 mm. Tento otvor slúži ako referenčný prvok. Pri tolerancii sústrednosti 0,4 sa ako referenčný bod použije stredový bod vnútornej kružnice. Okolo referenčného bodu sa vytvorí kruh s priemerom 0,4 mm. Toto je tolerančná zóna, v ktorej sa stredový bod vonkajšieho priemeru smie nachádzať. Aby bola splnená sústrednosť, stredový bod vonkajšej kružnice môže mať voči stredovému bodu vnútornej kružnice maximálny radiálny posun 0,2 mm. Inak by bol stredový bod mimo tolerancie.

Prípustné odchýlky od nominálnych rozmerov (tolerancií) vznikajú počas výrobného procesu. Často sú dôsledkom systematických alebo náhodných vplyvov na výrobu, ako sú teploty, vibrácie alebo nečistoty. To či sú odchýlky sústrednosti v rámci medzných hodnôt je rozhodujúce pre následnú funkčnosť súčasti.

Meranie sústrednosti zohráva dôležitú úlohu pri výrobe presných guľkových ložísk v automobilovom priemysle a v ďalších odvetviach. V automobilovom priemysle sú potrebné aj valivé ložiská. Tie vďaka nízkemu treniu znižujú spotrebu energie. Na zabezpečenie čo najlepšej efektivity guľkových ložísk musia používané metrologické systémy pracovať s najvyššou presnosťou. Medzi klasické kontroly guľkových ložísk patria:

• Priemer drážky ložiska a otvoru
• Sústrednosť otvoru voči vonkajšiemu priemeru
• Sústrednosť drážok ložiska voči vonkajšiemu priemeru a otvoru
• Sústrednosť tesniacich drážok voči vonkajšiemu priemeru
• Kruhovitosť drážky ložiska

Guľkové ložiská sú súčasťou mnohých výrobkov. Umožňujú plynulú a rýchlu rotáciu súčastí, ktoré sú potrebné v pohonnej technike, strojárstve a výrobe obrábacích strojov.

Meracia technika a softvérové riešenia ZEISS poskytujú presné dáta na analýzu sústrednosti.
