ZEISS CORRELATE

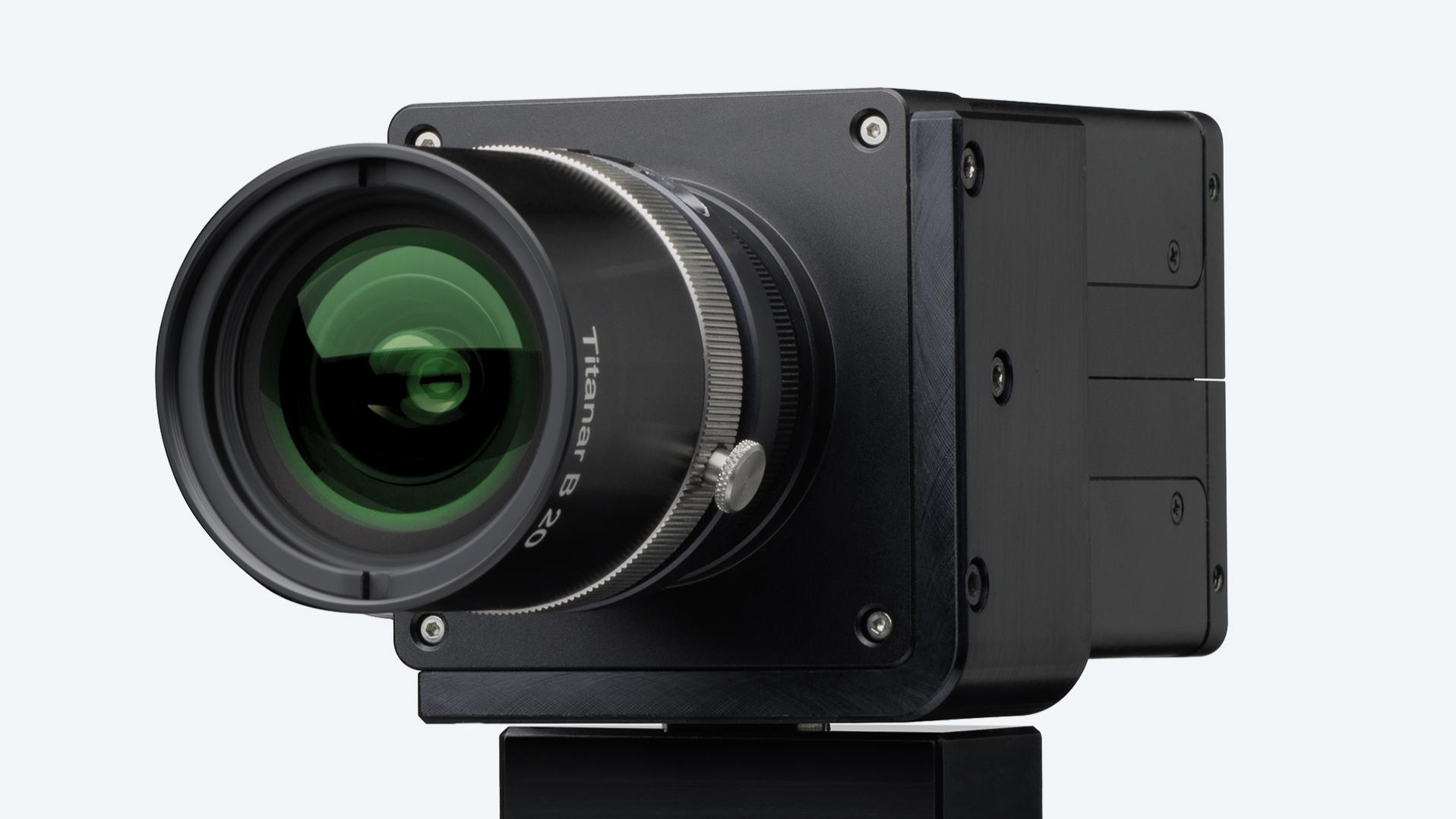

ZEISS CORRELATE ponúka integrované ovládanie kamery a funkcie záznamu pre kamery USB 3, ktoré spĺňajú štandard GenICam. Získate tak všetko, čo potrebujete pre 2D digitálnu obrazovú koreláciu a 2D sledovanie bodov. Snímanie 2D obrazu a vyhodnotenie dát v jednom softvéri vrátane funkcií na vytváranie reportov.

ZEISS CORRELATE obsahuje rôzne funkcie na vyrovnanie nameraných dát. Medzi ne patrí: vyrovnanie na základe transformácie 3-2-1, vyrovnanie na základe geometrických prvkov alebo 3D súradníc, vyrovnanie v lokálnom súradnicovom systéme, vyrovnanie pomocou referenčných bodov a rôzne metódy best fit (globálny a lokálny best fit). Okrem toho možno vykonať korekciu pohybu tuhého telesa pomocou funkcie „Transformácia podľa komponentu“. Pri kompenzácii pohybu tuhého telesa sa analyzuje relatívny pohyb referenčného komponentu voči inému komponentu. Referenčný komponent slúži ako pevná referencia v 3D priestore.

Vďaka inteligentnému algoritmu na rozpoznanie a elimináciu odľahlých hodnôt merania v 3D súradnicových sieťach ARGUS sú nevyhovujúce miesta a prehĺbenia v 3D meraných dátach už minulosťou.
Odľahlé hodnoty merania sú automaticky detegované a opravené softvérom ZEISS CORRELATE: pre ešte presnejšie a rýchlejšie vyhodnotenie a vytváranie reportov s meracím systémom ARGUS.

Táto funkcia ponúka možnosť filtrovania súradníc v projekte ARAMIS v čase (k dispozícii pre komponent povrchu, bodu fazety a bodu). To umožňuje dosiahnuť ešte vyššiu presnosť pri meraní deformácie a posunu a výrazne znížiť vplyv rušivých vplyvov, ako je turbulentné prúdenie vzduchu v dôsledku konvekcie alebo moaré efektov.

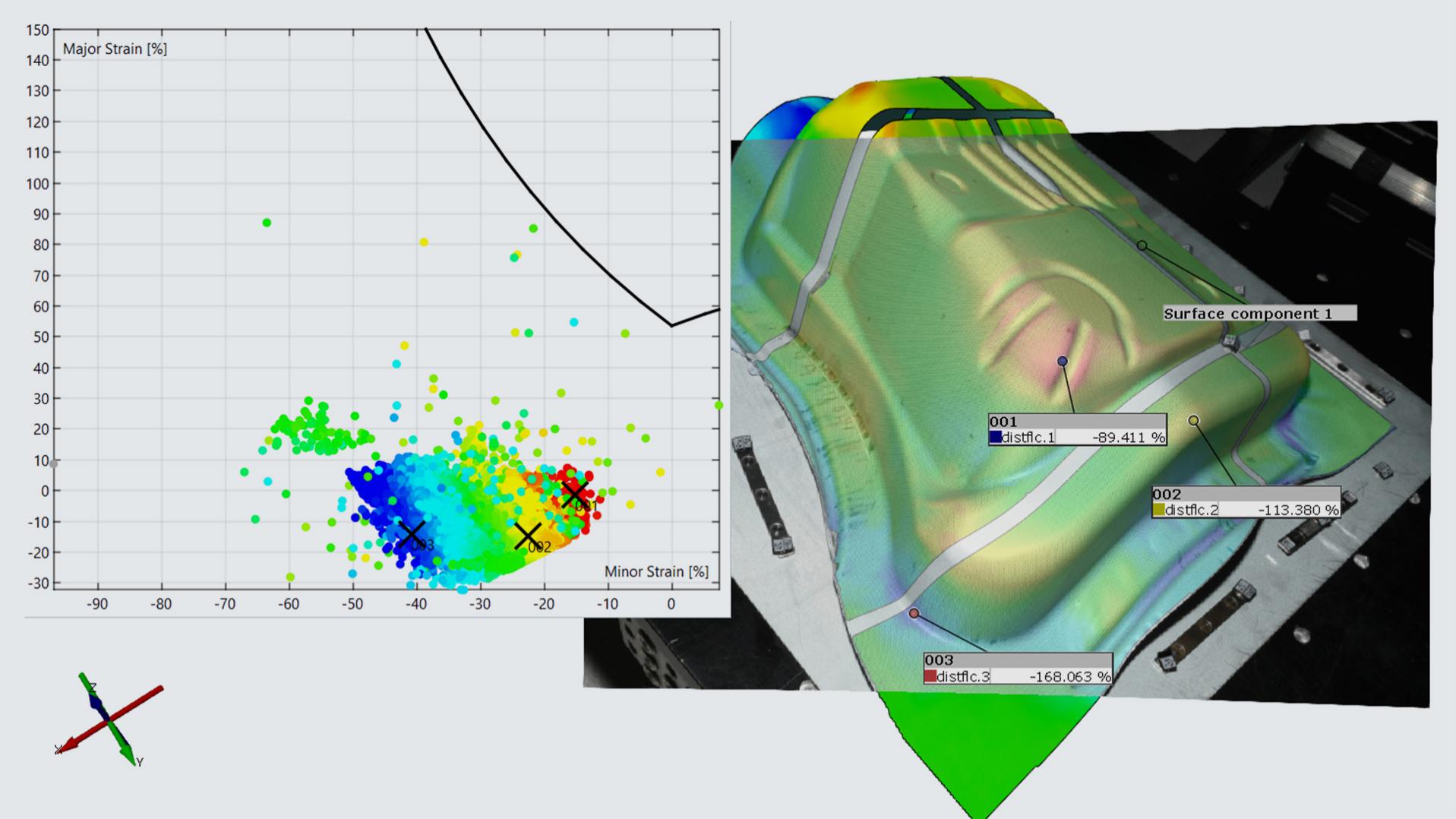

Na riadenie procesov tvárnenia plechov sa používa analýza tvárnenia. Pri analýze tvárnenia sa kombinuje medzná krivka tvárnenia získaná zo skúšobnej série Nakajima s meraním stavov tvárnenia plechovej súčasti pomocou systému ARGUS. Zberače dát umožňujú rýchlu analýzu stavu tvárnenia.

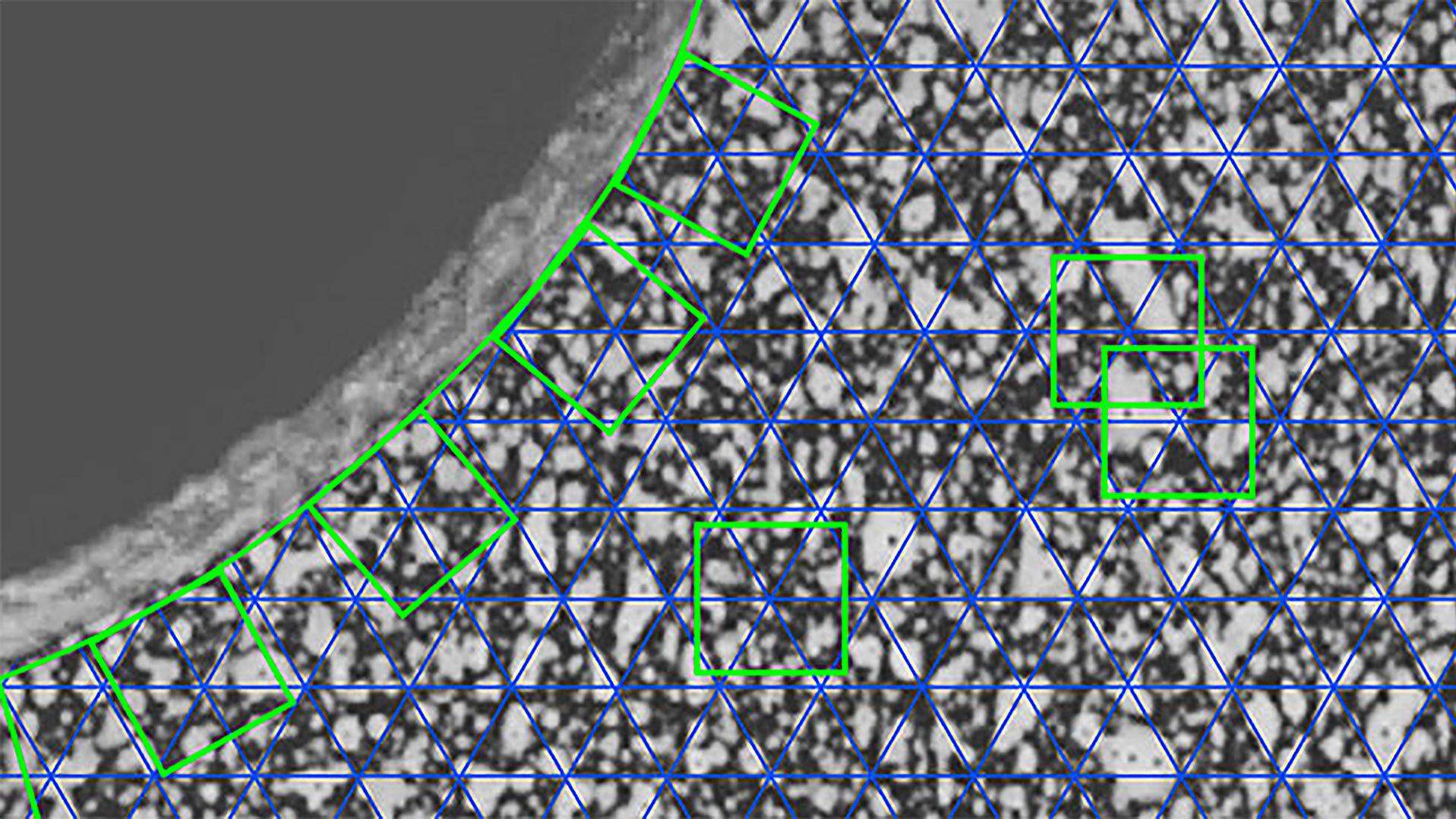

Digitálna korelácia obrazu (DIC) je optická bezkontaktná metóda merania 3D súradníc na vyhodnotenie pohybu a deformácie v 3D priestore a na stanovenie povrchových deformácií. Na meranie 3D súradníc s presnosťou subpixelov sa používajú stochastické kontrastné vzory.

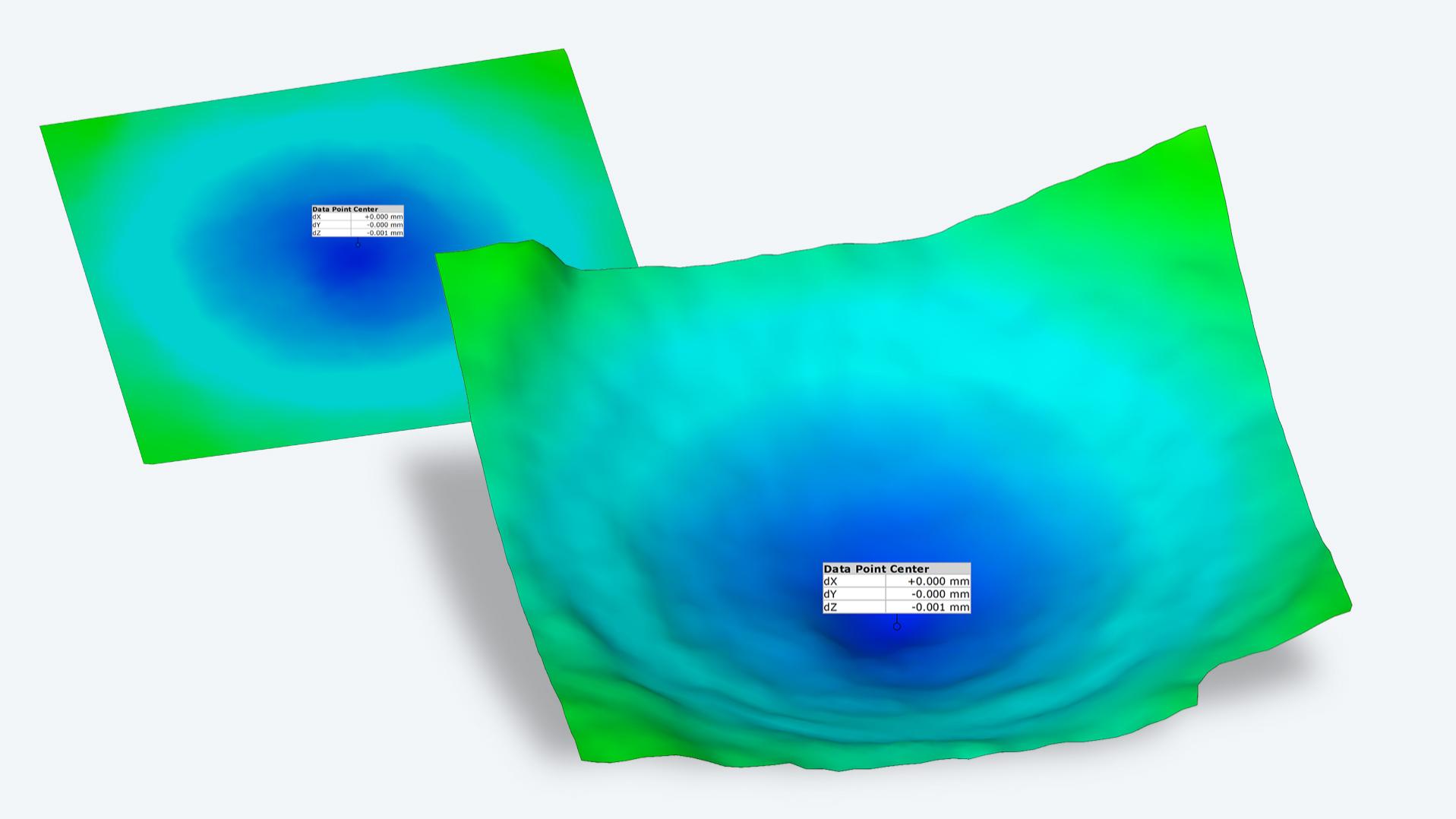

ZEISS CORRELATE dokáže zobraziť deformácie, ako sú vydutia, preliačiny, hrbolčeky a prehĺbeniny, v 3D zobrazení plasticky vo zväčšenej podobe. Skalárne hodnoty možno primerane previesť na akýsi výškový reliéf, čo uľahčuje kvalitatívnu analýzu 3D meraných hodnôt.

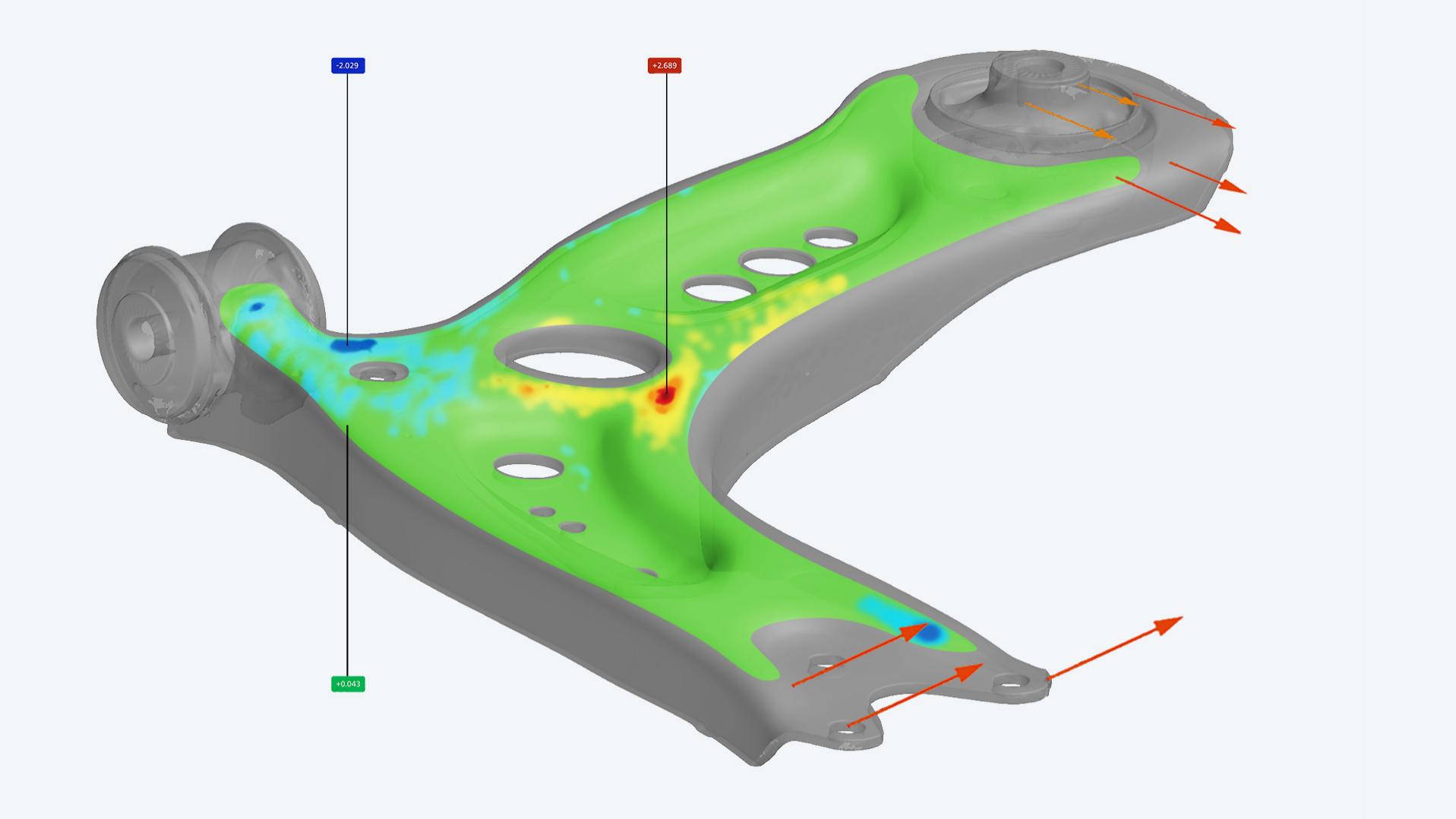

Softvér ponúka možnosť vyhodnotenia výsledkov celoplošných a bodových meraní. Pre celoplošné výsledky, ako je rozloženie deformácie, je vzorka opatrená stochastickým kontrastným vzorom. Pre bodové merania sa používajú značky referenčných bodov. Tieto značky na vzorke sú automaticky softvérom detegované a namerané 3D súradnice sú zobrazené. V rámci jedného merania je možné použiť spoločne metódu celoplošného a bodového vyhodnotenia. Pre obe metódy poskytuje softvér dáta, ako sú pretvorenie, 3D deformácie a 3D posuny.

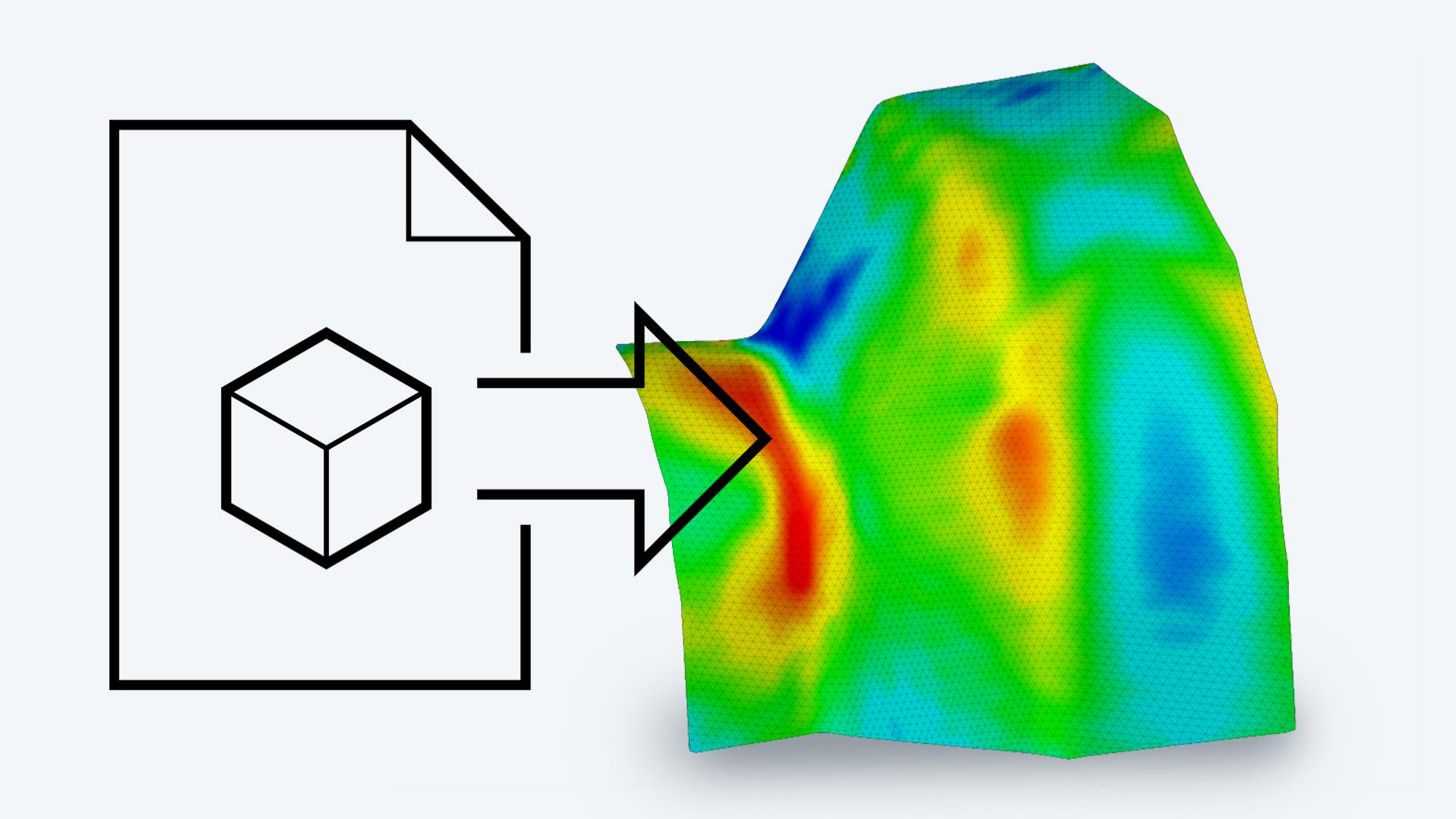

ZEISS CORRELATE disponuje mnohými rozhraniami na import bežných formátov súborov, ako sú ASCII, STL, PSL, PL a CT dáta. Importom súborov ASCII možno napríklad načítať súradnice na vytvorenie 3D mračien bodov alebo synchronizovať hodnoty sily skúšobného stroja s fázami projektu.

Počas prebiehajúceho 2D merania softvérom ZEISS CORRELATE možno vypočítať a zobraziť v reálnom čase vopred definované hodnoty výsledkov, ako sú hodnoty deformácie (pretvorenia). To umožňuje kontrolovať priebeh merania a poskytuje používateľovi priamu spätnú väzbu.

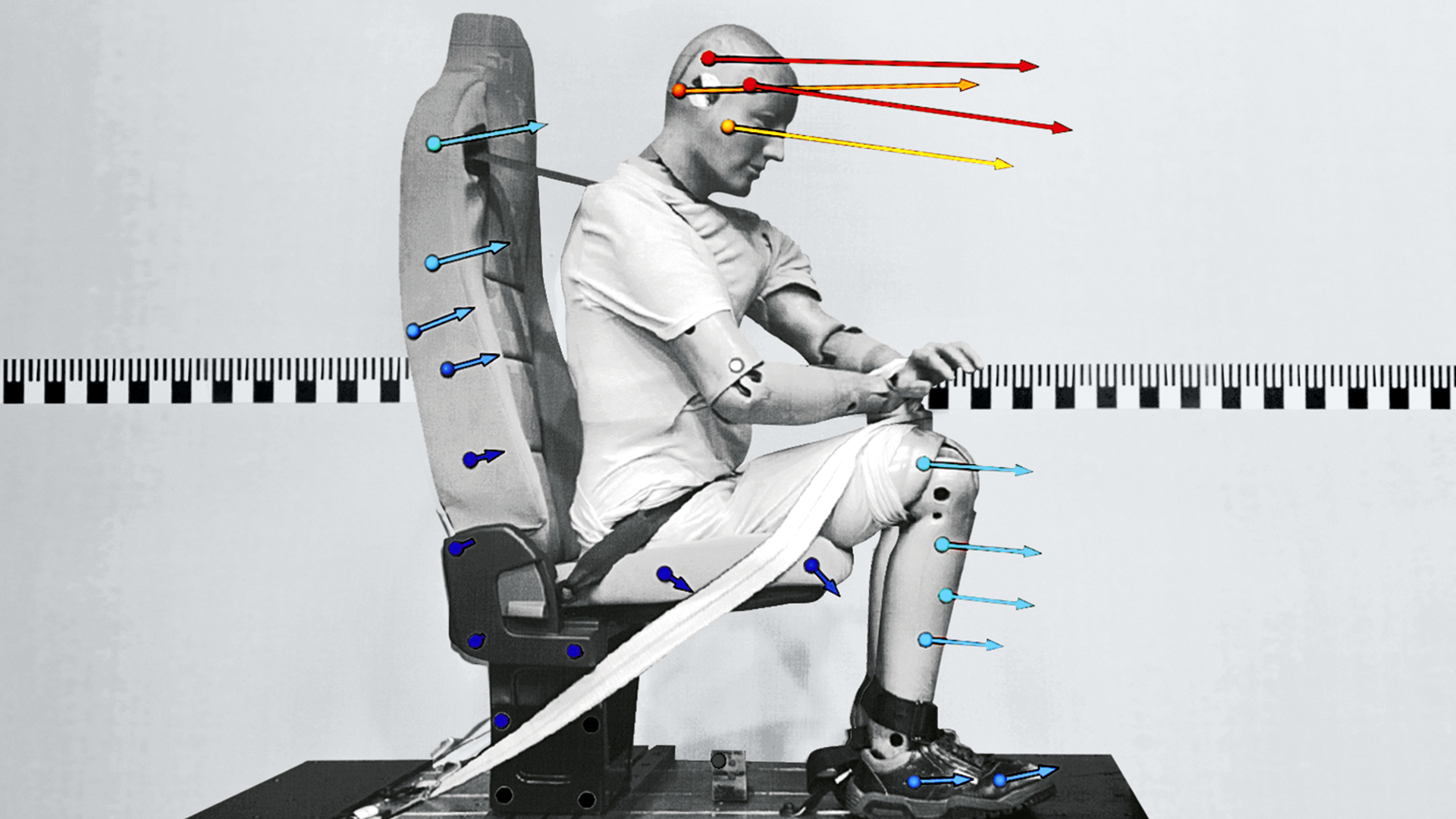

Pri bodovom meraní 3D súradníc a ich sledovaní v priebehu dynamických alebo (kvazi-)statických testov sú merané objekty opatrené ultraľahkými meracími značkami. 3D súradnice každej meracej značky sú merané fotogrammetrickými metódami so subpixelovou presnosťou. Pri meraní možno metódu sledovania bodov kombinovať s metódou digitálnej obrazovej korelácie. Zoskupením niekoľkých meracích značiek vznikajú charakteristické konštelácie, ktoré môže softvér sledovať v priebehu času. To znamená, že súradnice, posuny, rýchlosti a zrýchlenia pre každú meraciu značku sú k dispozícii na vyhodnotenie na konci spracovania obrazu.

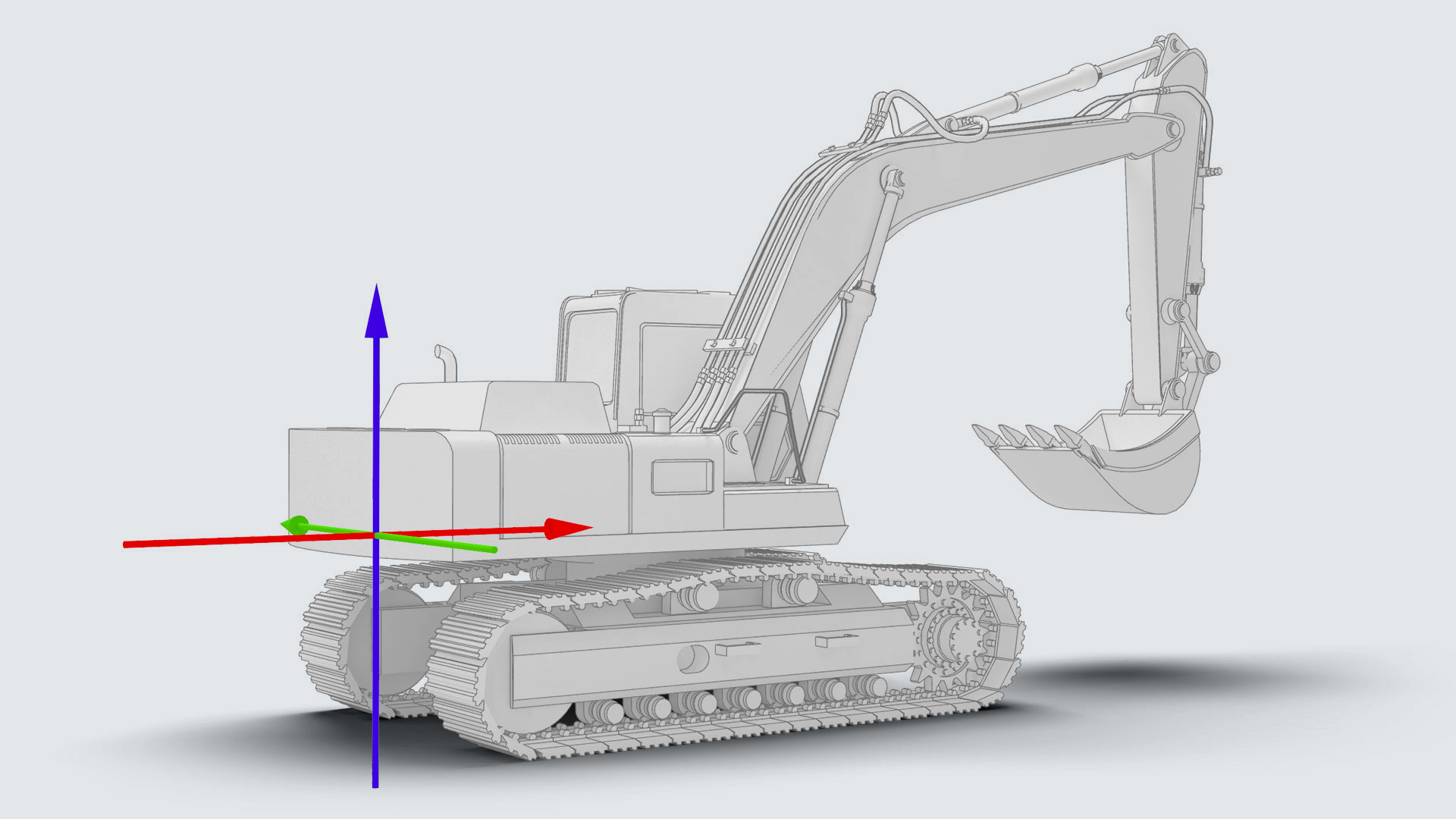

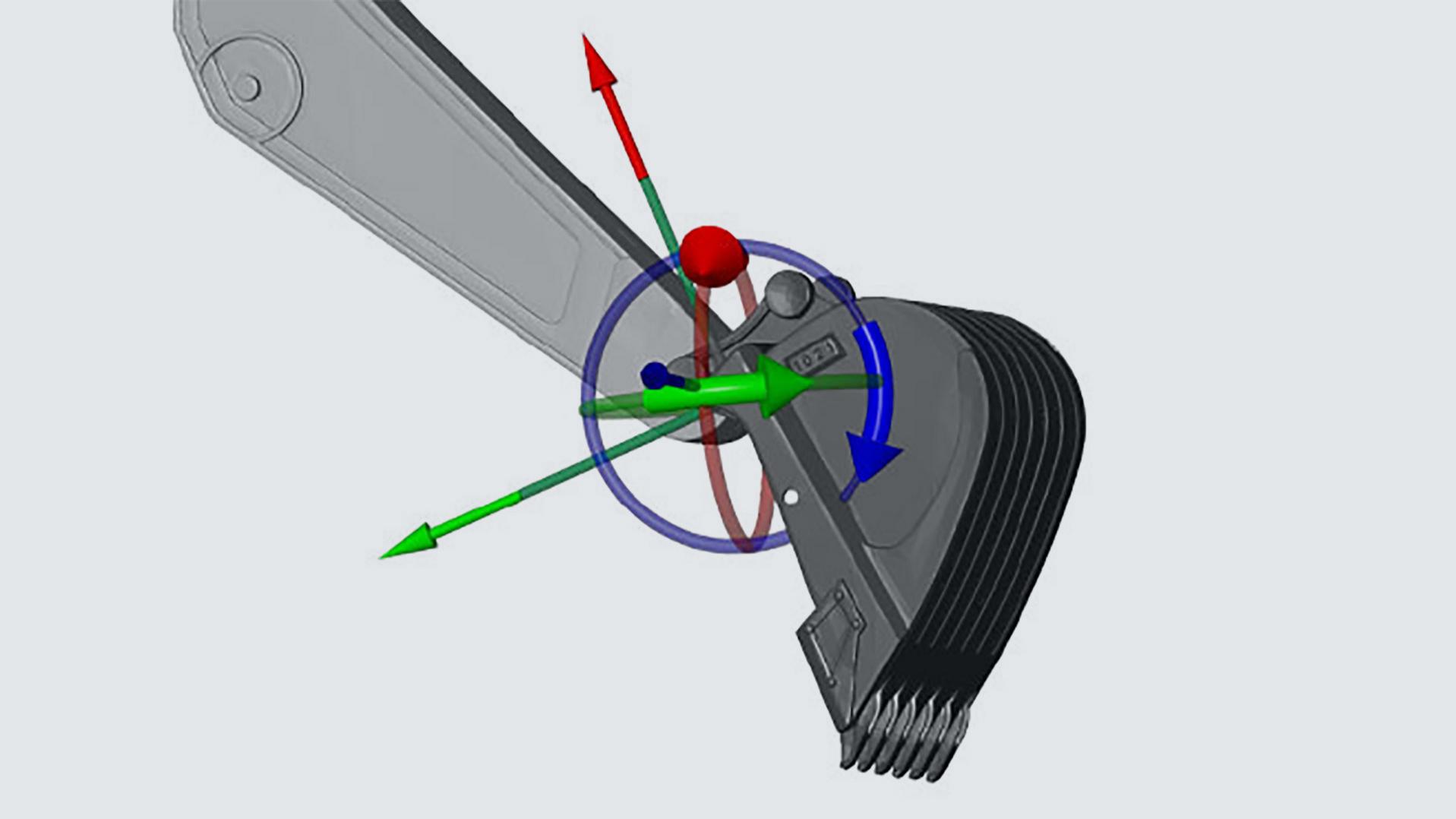

V ZEISS CORRELATE možno definovať lokálne súradnicové systémy a pripojiť ich ku skupinám bodov. V dôsledku toho sa lokálne súradnicové systémy pohybujú spoločne so skupinami bodov a umožňujú analýzy 6DoF (6 stupňov voľnosti). Analýza 6DoF sa používa na určenie translačných a rotačných pohybov skupín bodov voči sebe navzájom alebo absolútne vo všetkých priestorových smeroch.

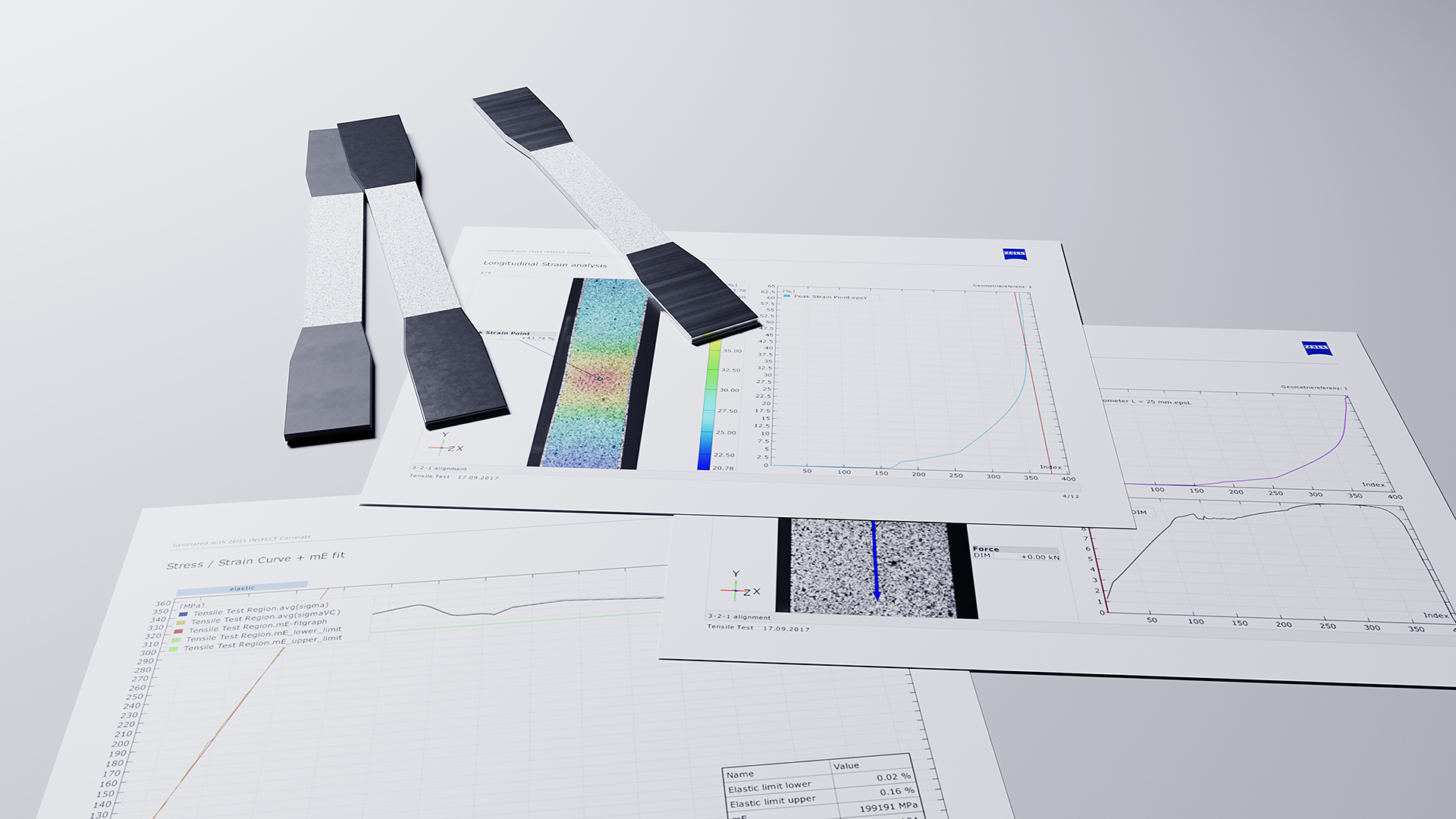

Podeľte sa o výsledky testov s kolegami, rôznymi oddeleniami a zákazníkmi na účely prezentácie a ďalšej diskusie: ZEISS CORRELATE vás podporuje modulom na reporting, ktorý ponúka dokumentáciu pripravenú na tlač a plne animované PDF exporty. Pre lepšiu prezentáciu výsledkov a ich lepšie pochopenie možno kompletné projektové súbory vymieňať a zobraziť v 3D užívateľskom rozhraní bezplatného softvéru ZEISS CORRELATE.

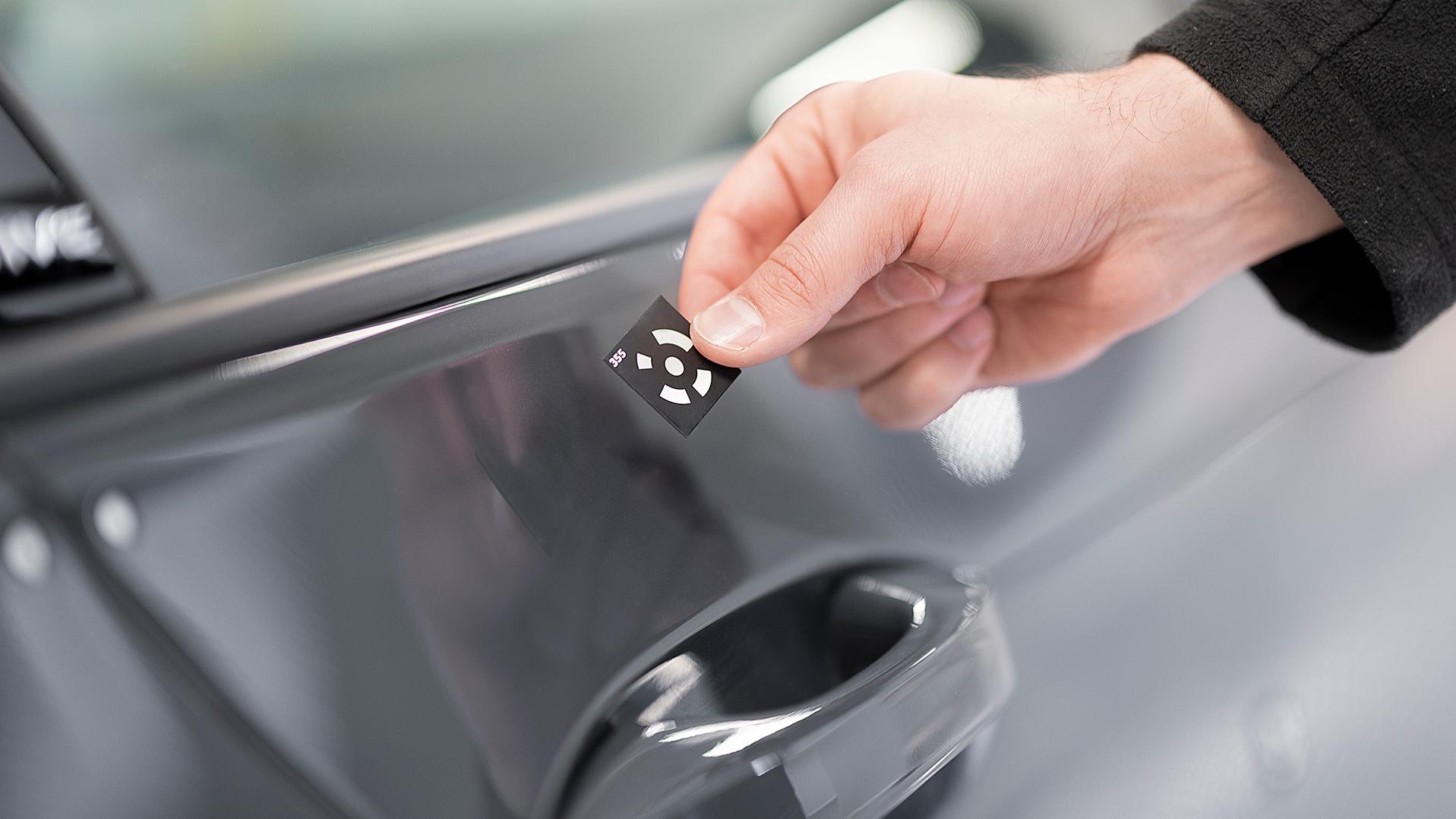

ZEISS CORRELATE umožňuje sledovať jednotlivé meracie body a vyhodnocovať 3D posuny, rýchlosti a zrýchlenia. Vďaka tejto funkcii teraz stačí použiť iba jednu namiesto troch kódovaných meracích značiek, aby ste mohli zaznamenať hodnotu 3D súradnicového merania a vyhodnotiť posun, rýchlosť a zrýchlenie v tomto bode. To šetrí miesto a pomáha v situáciách, kedy nie je možné použiť tri meracie značky. Sledovanie jednotlivých meracích bodov môže tiež ušetriť čas pri príprave merania.

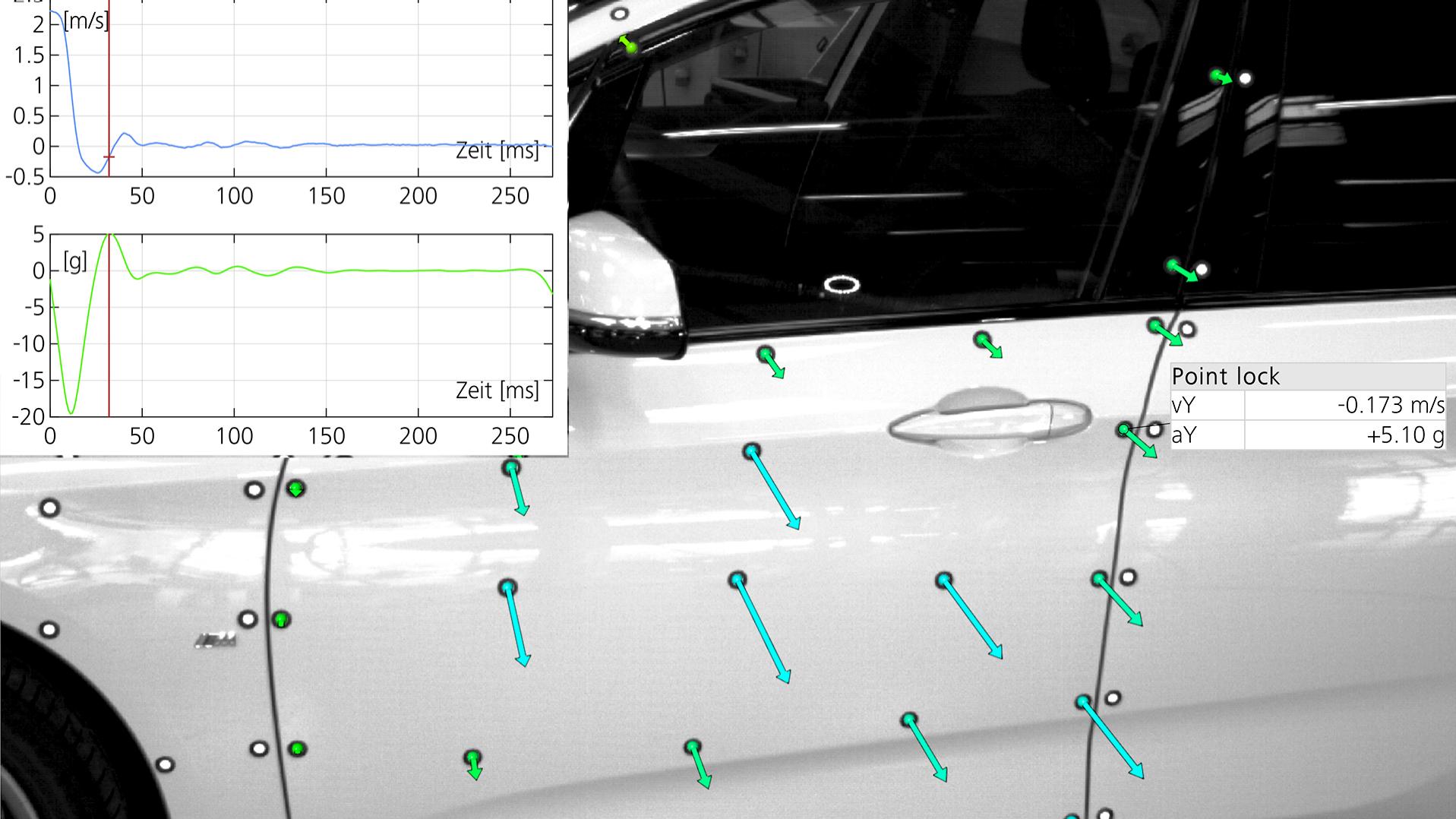

Pomocou kontrol rýchlosti a zrýchlenia analyzuje  ZEISS CORRELATE, ako rýchlo sa jednotlivé prvky pohybujú vzhľadom na ich polohu v predchádzajúcej a nasledujúcej fáze. Okrem všeobecného zrýchlenia môžete skontrolovať aj zrýchlenie tangenciálne ku zakrivenej trajektórii. Softvér tiež ponúka možnosť kontroly zrýchlenia na kruhovej dráhe vzhľadom na stred kružnice.

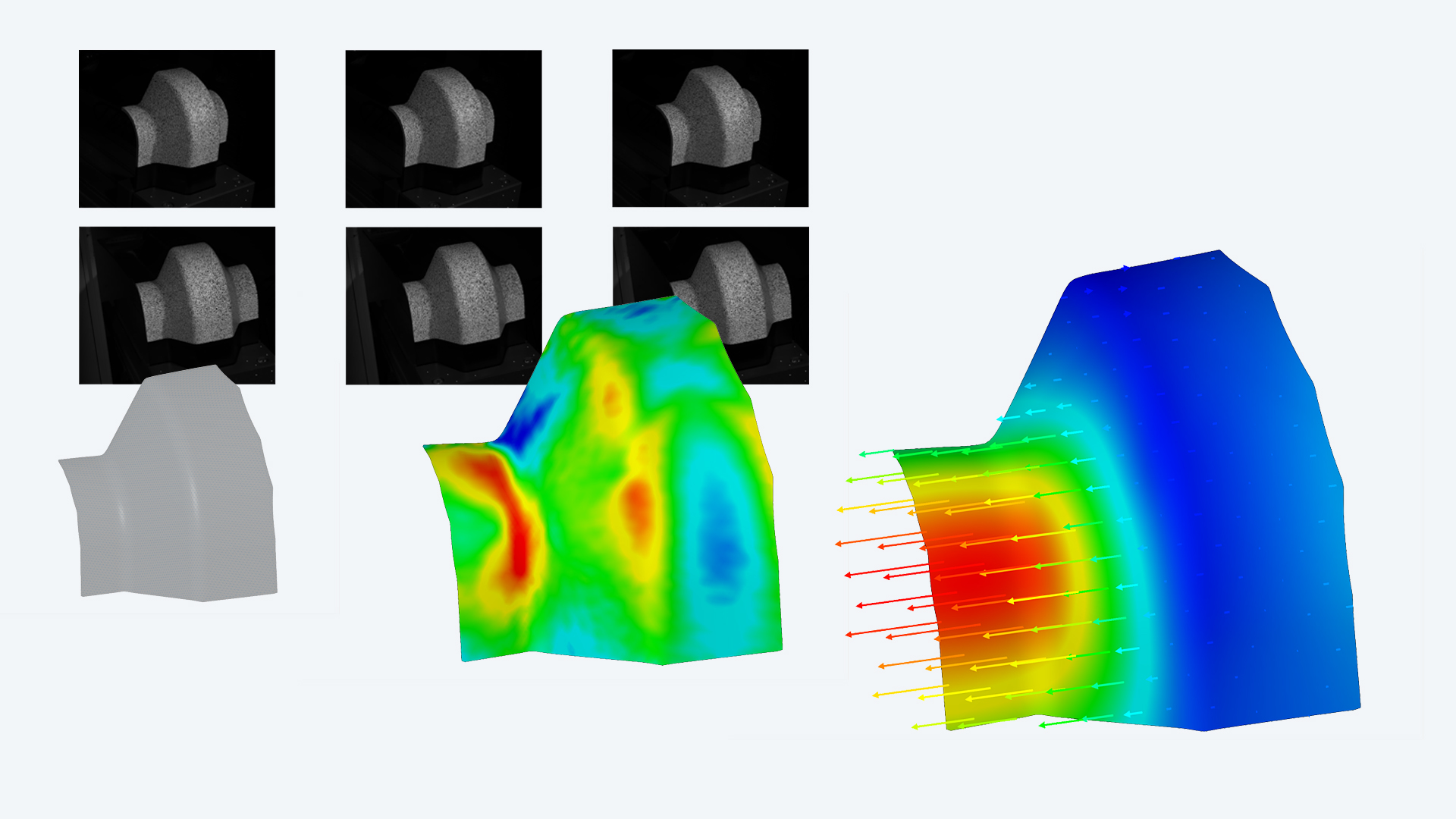

Softvér vypočítava hodnoty, ako sú hlavná deformácia a vedľajšia deformácia alebo deformácia (pretvorenie) v smere X a Y, z 3D súradníc nameraných na celom povrchu a v konkrétnych bodoch. Z jednotlivých meracích bodov možno definovať skupiny bodov, tzv. komponenty. Softvér dokáže identifikovať skupiny bodov v celom priebehu skúšky. To umožňuje presný výpočet posunov, rýchlostí a zrýchlení v 3D. Skupiny bodov možno ďalej použiť na kompenzáciu pohybov tuhého telesa. Je tak možné analyzovať pohyby s použitím skupiny bodov ako pevnej referencie v 3D priestore.


Pomocou funkcie trajektória môžete vizualizovať trajektórie jednotlivých bodov, skupín bodov, lokálnych súradnicových systémov a konštrukčných prvkov. Trajektória zobrazuje polohu vybraného prvku počas celého priebehu merania. To umožňuje analyzovať a vizualizovať krivku pohybu testovaného objektu. Krivka pohybu je v softvéri k dispozícii aj pre ďalšie kroky vyhodnotenia, napríklad pomocou trajektórie možno zostrojiť prispôsobenú geometriu, ako sú kružnice.

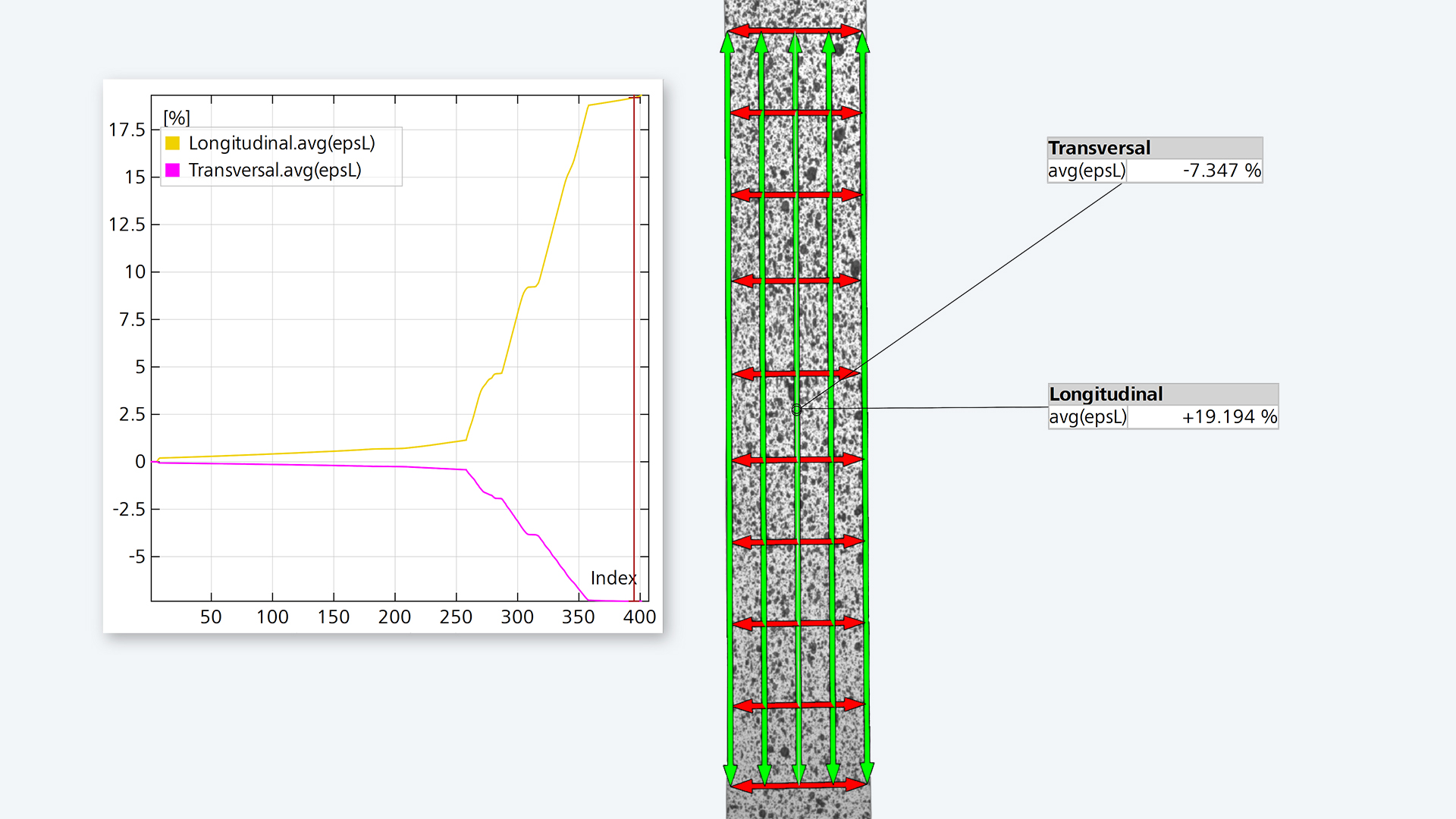

Túto funkciu, ktorá umožňuje bezkontaktné meranie zmeny dĺžky s presne zadanou referenčnou dĺžkou, možno použiť v 2D a 3D projektoch. Zmenu dĺžky možno v rámci projektu kontrolovať v dvoch alebo viacerých priestorových smeroch. Vďaka bezkontaktnému optickému princípu merania nie sú výsledky merania ovplyvnené mechanickými vplyvmi. Okrem toho ZEISS CORRELATE ponúka možnosť definovať rôzne virtuálne extenzometre (prieťahomery) na zachytenie pozdĺžnych a priečnych deformácií. Ďalšou výhodou je, že možno definovať virtuálne extenzometre s rôznymi počiatočnými dĺžkami, a tak skúmať lokálne a globálne vplyvy deformácie súčasne.

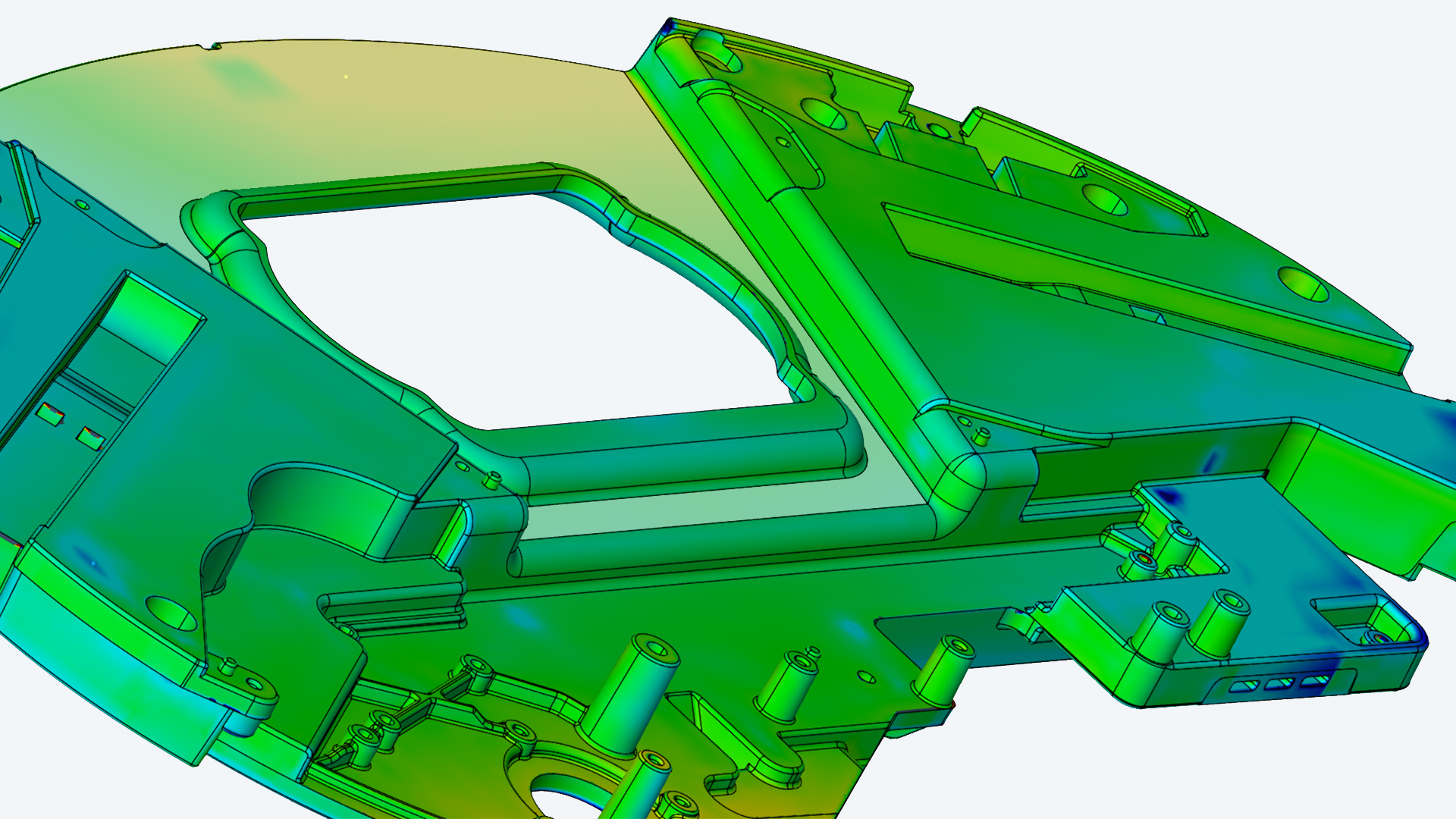

Do ZEISS CORRELATE s licenciou Pro možno importovať neutrálne formáty ako IGES, JT Open a STEP, ale aj natívne formáty ako CATIA, NX, SOLIDWORKS a Pro/E. Jednoducho importujete jednotlivé formáty súborov pretiahnutím, softvér ich automaticky identifikuje a prenesie. Po importe sú k dispozícii rozsiahle funkcie na vyrovnanie 3D nameraných dát s CAD dátami na presné vyhodnotenie.

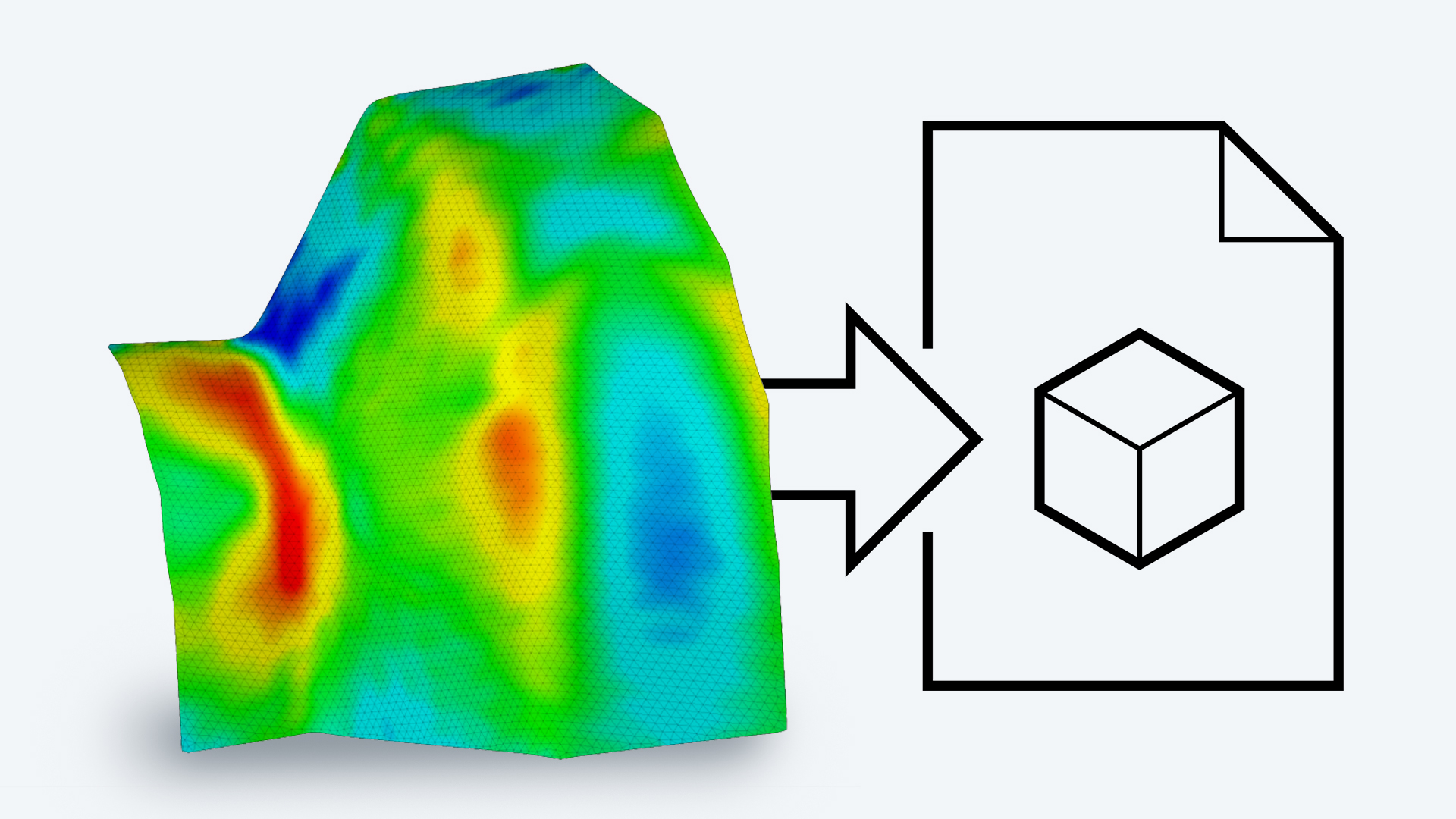

Licencia ZEISS CORRELATE Pro ponúka mnohé rozhrania na export bežných formátov súborov, ako sú ASCII, CSV, XML a UFF.

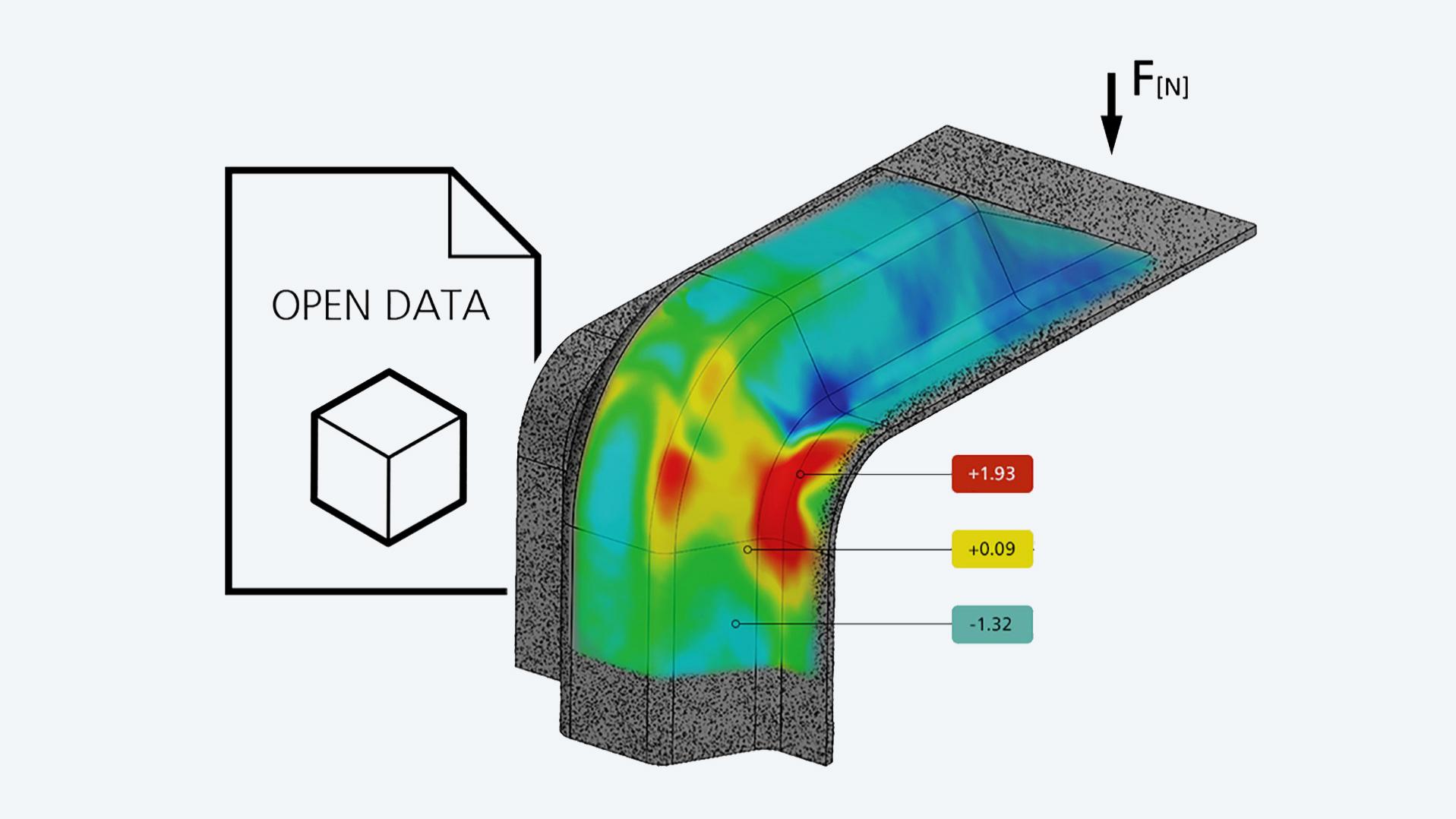

Porovnávanie a simultánna vizualizácia nameraných dát aj výmena dát všeobecne sa v metrológii stávajú čím ďalej tým dôležitejšími. Preto je možné do ZEISS CORRELATE importovať ďalšie skalárne hodnoty, ako sú teplotné dáta a geometria zo simulačných programov. Merané dáta vytvorené v softvéri možno následne exportovať v rôznych formátoch na ďalšie použitie, napríklad na analýzu vibrácií v softvéri tretej strany.

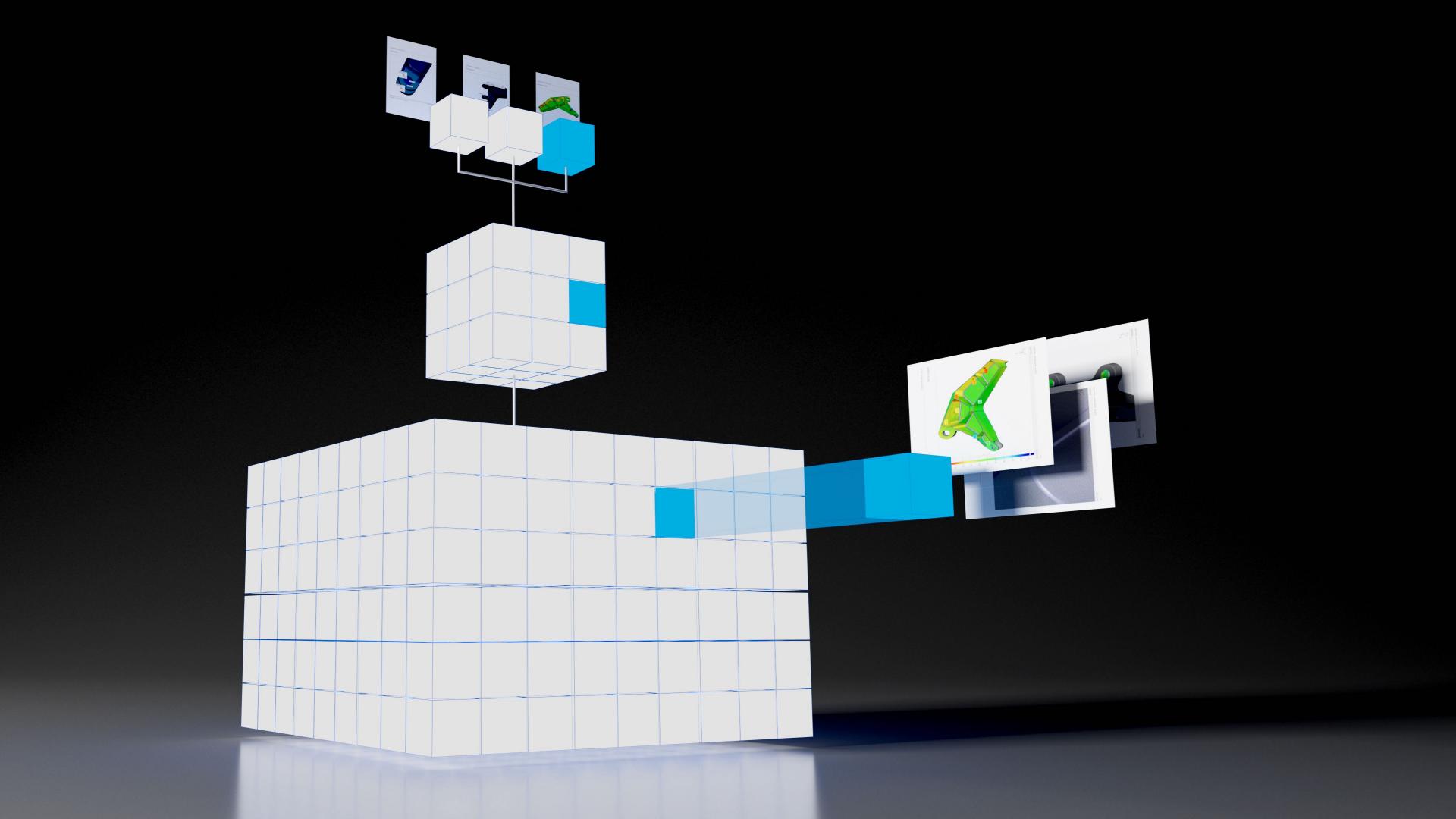

ZEISS CORRELATE je založený na parametrickom základnom koncepte. V podstate všetky funkcie tento koncept dodržiavajú. Preto možno všetky kroky procesu sledovať a upravovať. ZEISS CORRELATE tak zabezpečuje vysokú procesnú spoľahlivosť výsledkov merania a protokolov. Nemusíte vytvárať nové vyhodnotenie pre ďalšiu vzorku rovnakého typu. Vďaka parametrickému konceptu môžete jednoducho nahrať nové namerané dáta do svojho projektu a okamžite získať výsledky.

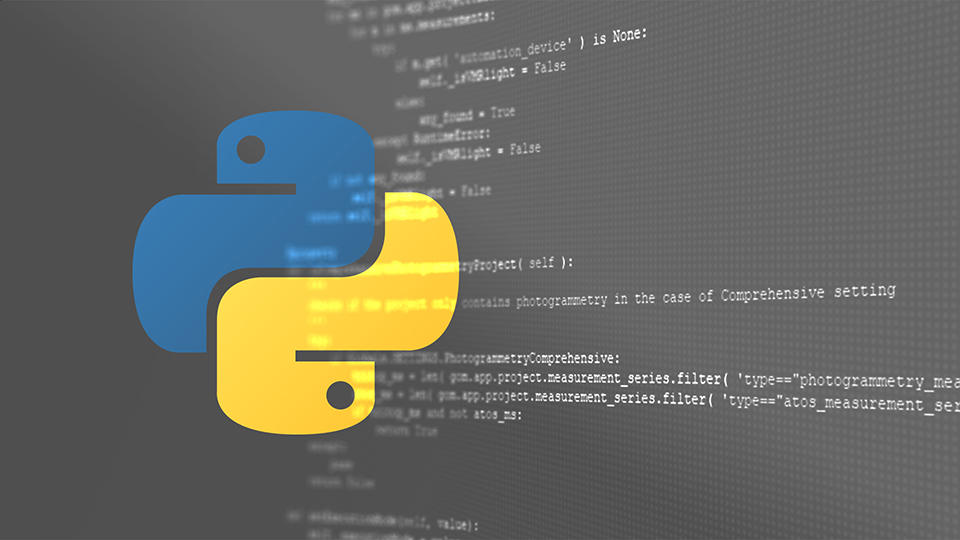

Licencia ZEISS CORRELATE Pro vám ponúka rýchly a zjednodušený prístup k dátam pre zložité vedecké výpočty pomocou programovacieho jazyka Python. Voľne dostupné knižnice Pythonu možno ľahko integrovať a používať v ZEISS CORRELATE s externou inštaláciou Pythonu. Takto môžete ľahko vytvárať výpočty aj diagramy, ktoré sú napríklad nevyhnutné pre vibračné analýzy (FFT) a ťahové skúšky. ZEISS CORRELATE tiež ďalej ponúka záznamník príkazov, ktorý dokáže zaznamenávať všetky vykonané operácie v softvéri. Záznam tak môžete opakovane spúšťať. Úpravou zaznamenaného skriptu ho môžete zovšeobecniť alebo prispôsobiť iným požiadavkám.

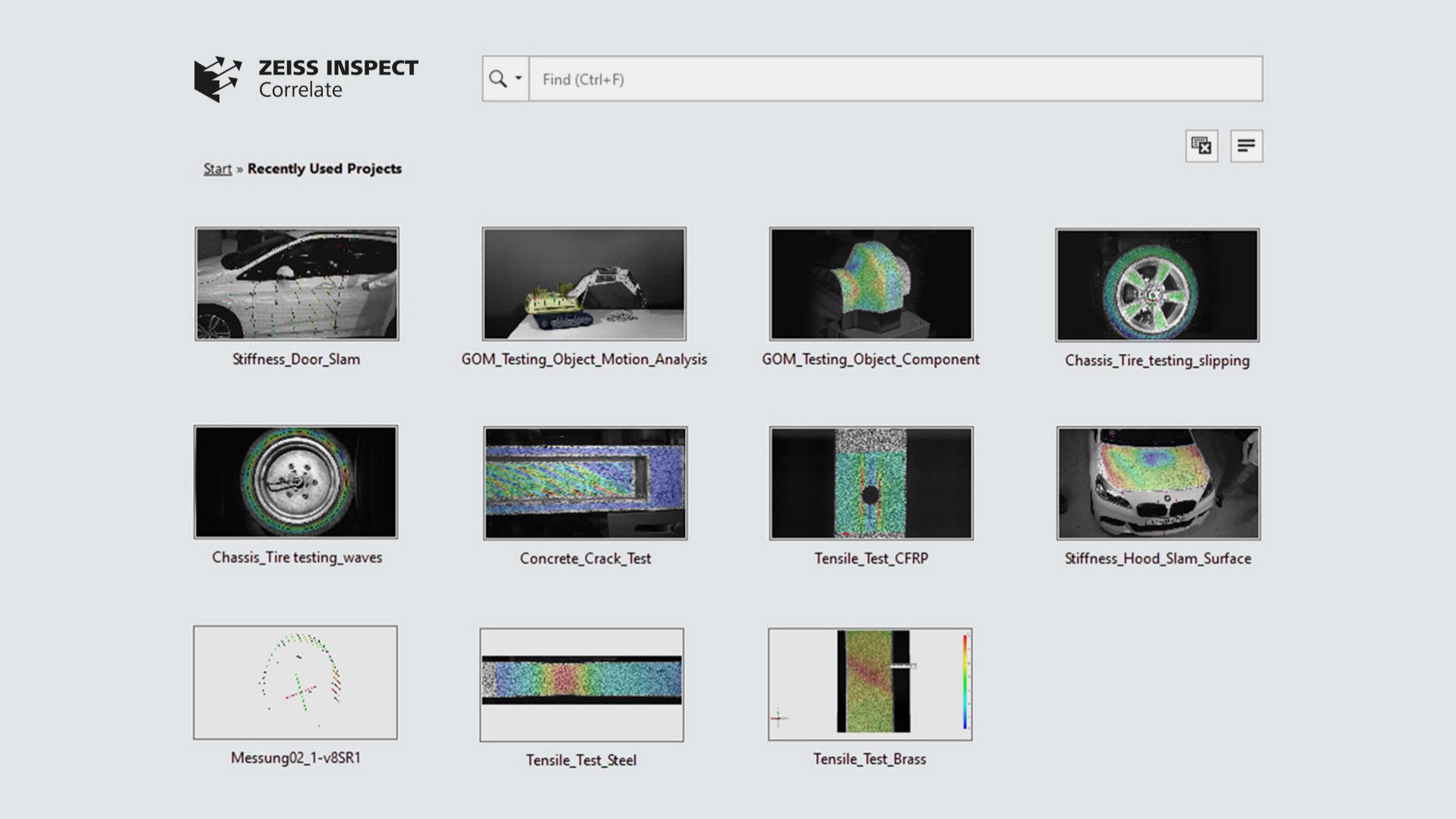

ZEISS CORRELATE ponúka možnosť vytvárať šablóny projektov. Táto funkcia vám pomôže rýchlo a ľahko vykonávať opakované vyhodnotenia. Projekt môžete po vyhodnotení dát merania uložiť ako šablónu. Keďže v šablóne projektu sa ukladajú kontrolné prvky, kľúčové slová projektu a reporty, pri vykonávaní ďalšieho vyhodnotenia rovnakého typu nemusíte projekt znova nastavovať, ale stačí kliknúť na Prepočítať projekt – a hotovo!

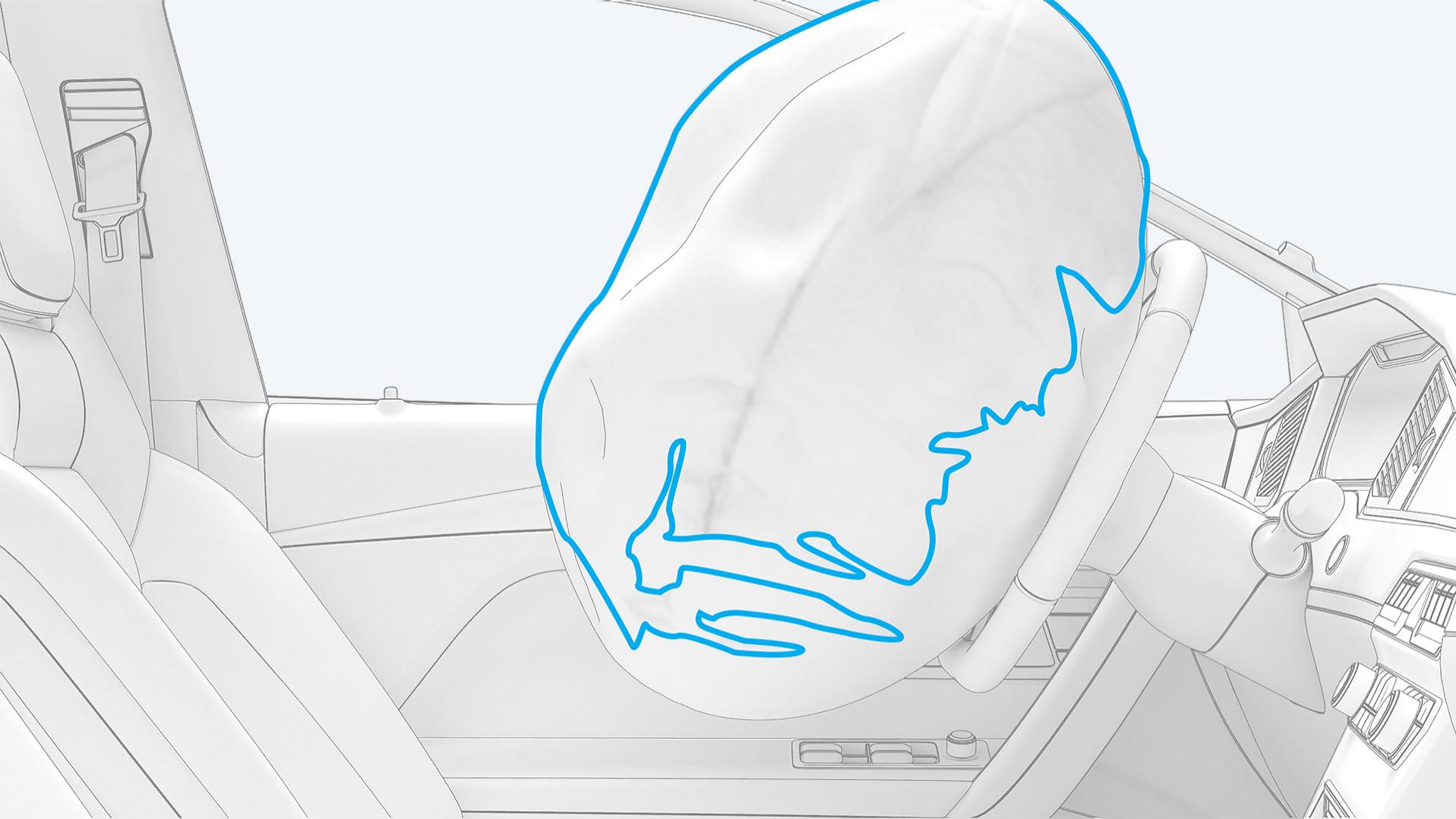

ZEISS CORRELATE možno použiť tiež na analýzu testov aktivácie airbagov. Táto funkcia sleduje kontúru airbagu pri každom vysokorýchlostnom videozázname a pomáha identifikovať bod maximálneho vychýlenia v lokálnom súradnicovom systéme volantu. Okrem toho možno ľahko identifikovať konkrétne body vychýlenia v priestore a čase. Na základe metód sledovania kontrastu môžete túto funkciu použiť tiež pre obrysy rozširujúcich sa otvorov a kontúry deformovaných objektov.

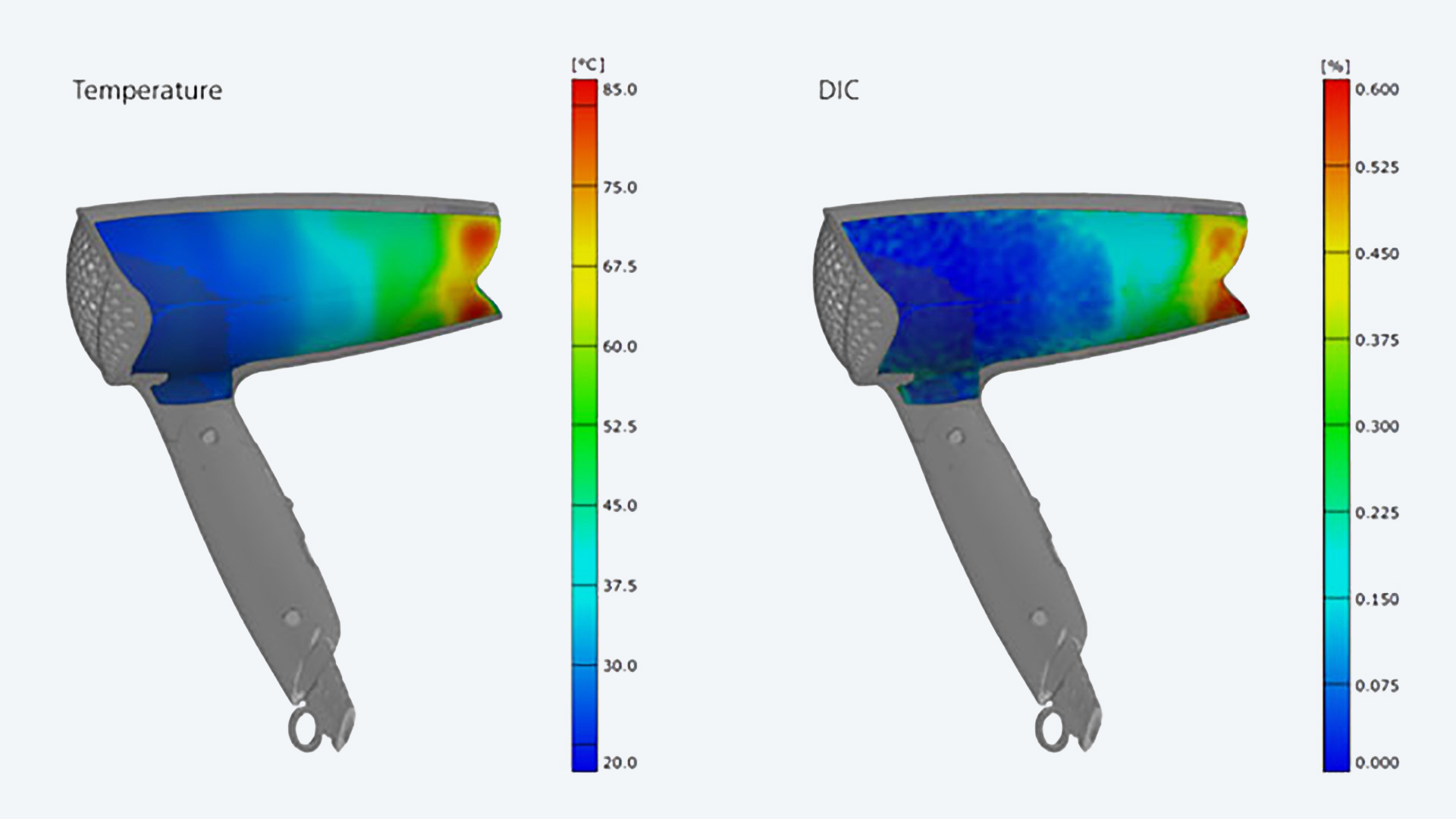

Namerané 3D dáta možno v ZEISS CORRELATE kombinovať s importovanými teplotnými dátami. Výhodou tejto vizualizácie je zjednodušené a rýchlejšie pochopenie korelácie teplotného a mechanického správania súčastí. Môžete importovať snímky z rôznych termografických kamier. Tieto importované snímky potom môžete transformovať do súradnicového systému dát ARAMIS 3D. Následne sa teplotné dáta načítajú a namapujú na dáta ARAMIS 3D. Tým získate koreláciu meraných dát a teplotných dát pre všetky meracie body v každom okamihu merania.

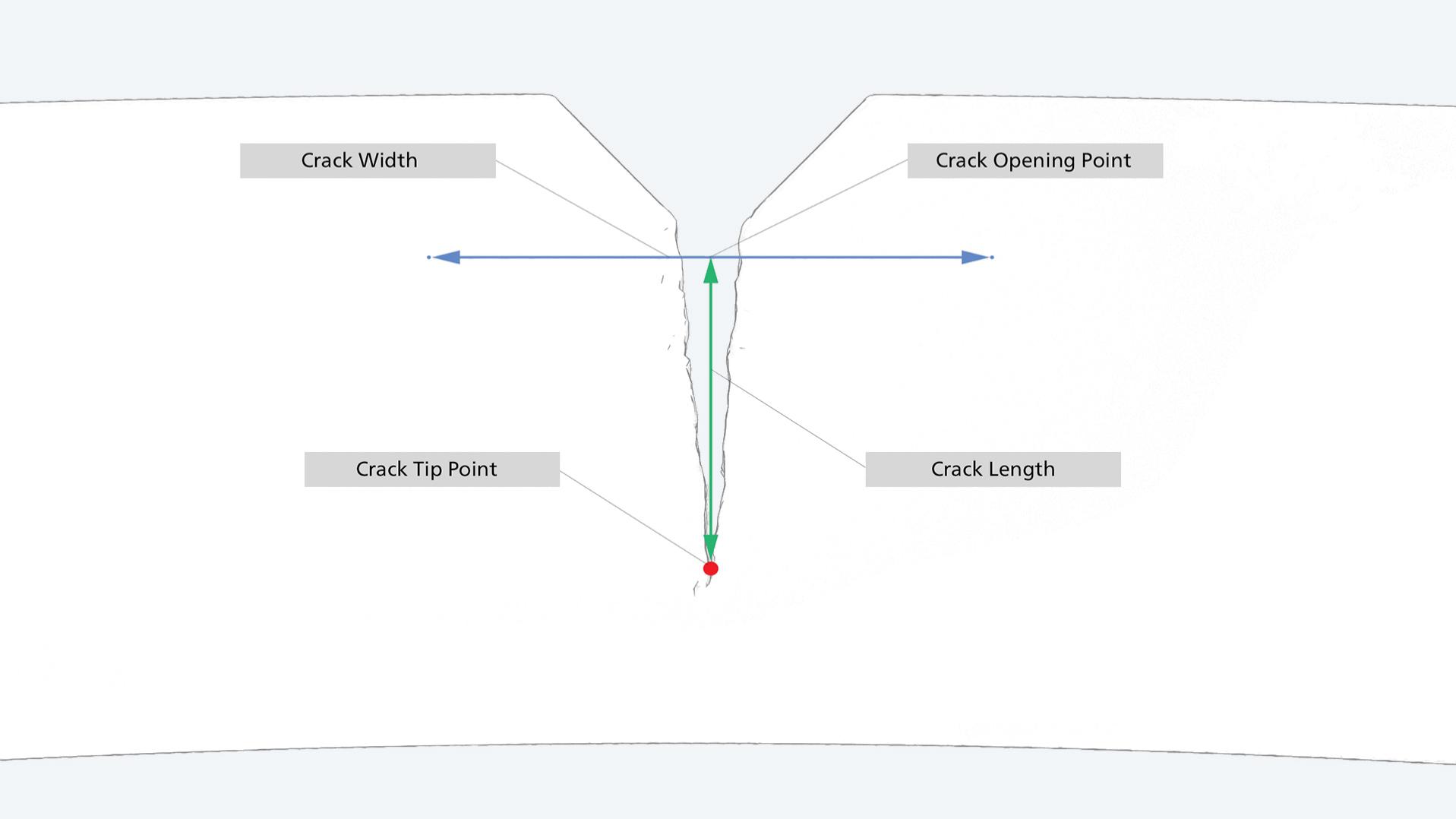

ZEISS CORRELATE umožňuje sledovanie bodov špičiek trhlín a vyhodnotenie ich trajektórie. Pomocou kontrastných metód možno zistiť polohu špičky trhliny v homogénne zafarbených vzorkách. Je možné odvodiť aj ďalšie faktory, ako je dĺžka trhliny, otvory v trhline a módy trhlín v 3D. Funkciu možno použiť v širokej škále aplikácií v materiálovom výskume a funguje pre rad materiálov, ako sú kovy, kompozity a plasty. Analýza šírenia trhlín sa používa v mnohých odvetviach s vysokými požiadavkami na bezpečnosť, ako je letecký a kozmický priemysel, automobilový priemysel a stavebníctvo.

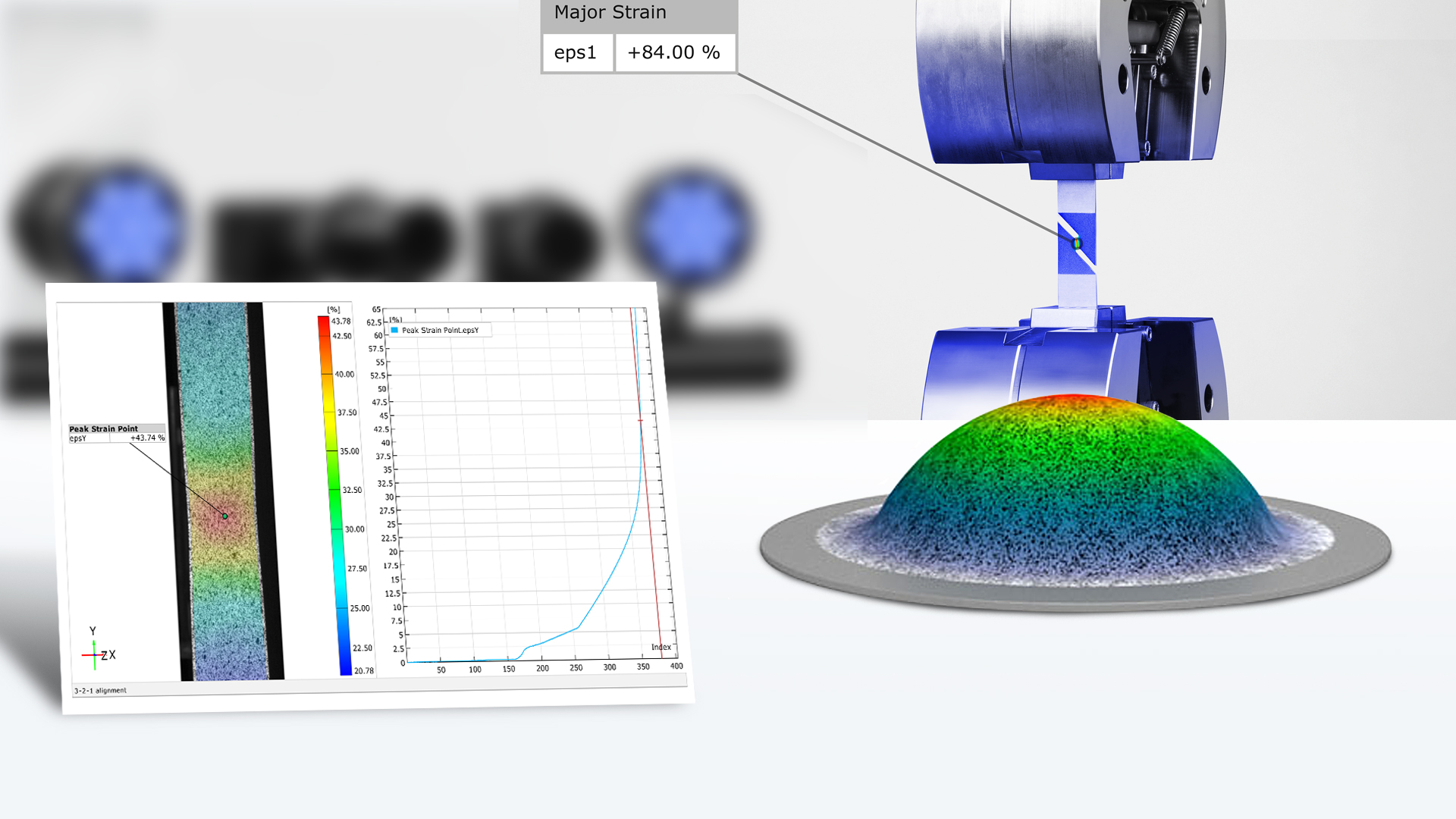

Namerané dáta z typických materiálových skúšok, ako sú Nakajima, skúška vydutia, skúška ťahom, ohybom, šmykom a rozťažnosti otvoru, sú v softvéri vyhodnotené na účely určenia vlastností materiálu. Pomocou materiálových vlastností sú vypočítané spoľahlivé dáta, ako je medzná krivka tvárnenia, predĺženie pri pretrhnutí, hodnota n, hodnota r, Poissonov pomer, Youngov modul pružnosti, krivka napätie-deformácia a redukcia hrúbky materiálu. Tie sa používajú ako vstupné parametre pre simuláciu, čo umožňuje presnejší model materiálu a presnejšiu predpoveď správania materiálu.

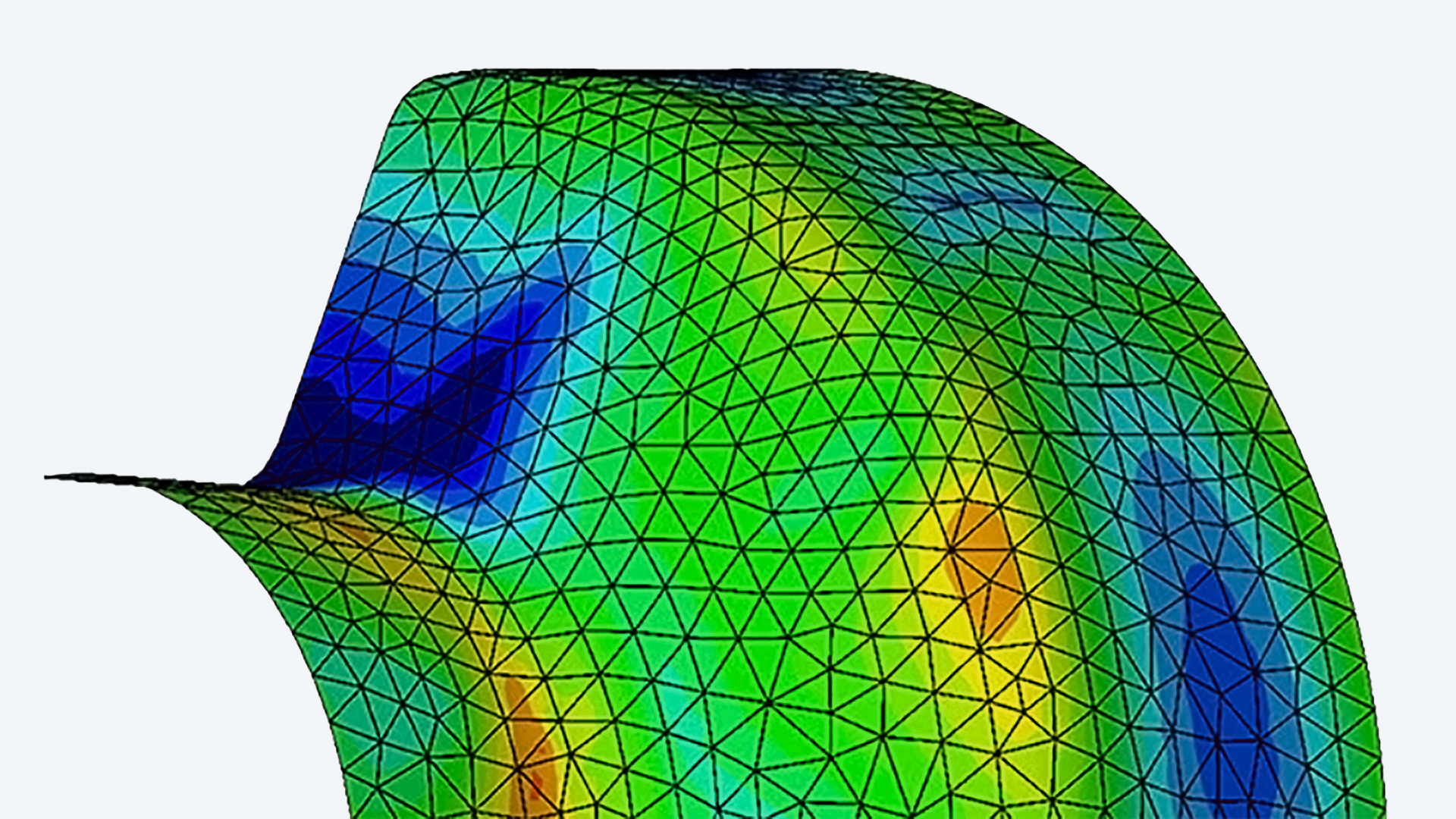

Skalárne hodnoty a geometrie, napríklad zo simulačných programov, ako sú ABAQUS, LS-DYNA, ANSYS, PAM-STAMP a AutoForm, možno importovať na priame porovnanie s 3D nameranými dátami. 3D namerané dáta sa môžu transformovať do súradnicového systému simulačného modelu pomocou rôznych funkcií vyrovnania. Geometria simulačného modelu tak môže byť v prvom kroku porovnaná so zmeraným 3D povrchom. Ďalšie analýzy, ako napríklad priame porovnanie posunov, deformácií a pretvorení, je možné vykonať pre každú fázu.

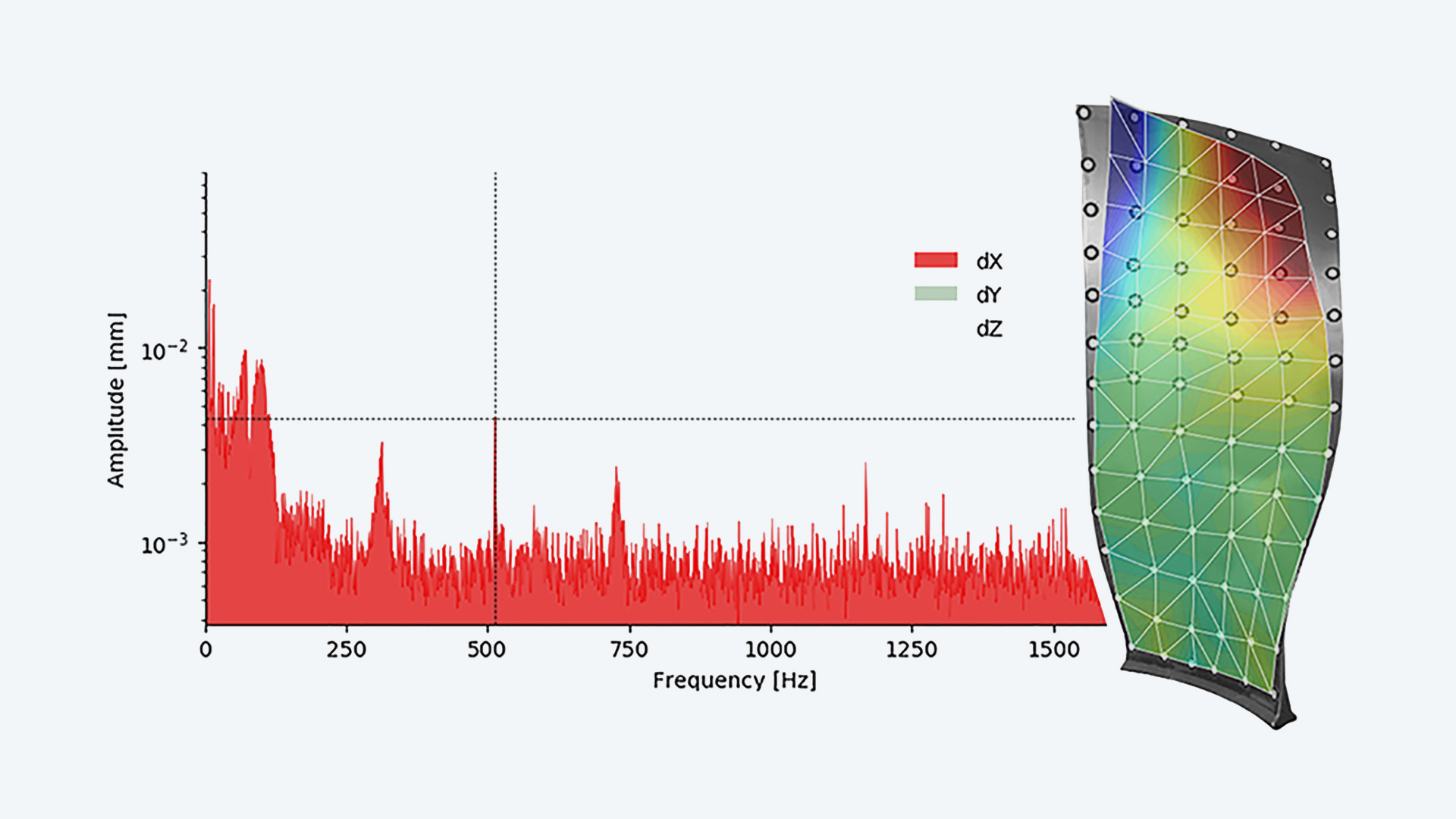

Softvér dokáže zobraziť typ vibrácií pre prvú a rýchlu interpretáciu nameraných dát posunu. Analýza ukazuje posun všetkých meraných bodov celoplošne alebo bodovo vo všetkých troch priestorových smeroch. Okrem toho sa trojrozmerne zobrazuje obalová krivka frekvenčnej odozvy všetkých bodov a zodpovedajúci typ vibrácií. Na ďalšiu analýzu vibrácií možno 3D súradnice a hodnoty posunu exportovať do formátu Universal File Format (UFF). Tento formát je podporovaný väčšinou aplikácií na analýzu vibrácií.
