Portálové súradnicové meracie stroje ZEISS

Prispôsobené výzvam priemyselnej techniky merania

Vysoké štandardy presnosti vyžadujú prísnu kontrolu kvality výroby. Na splnenie týchto štandardov sú potrebné presné výsledky merania. Portálové súradnicové meracie stroje ZEISS sú navrhnuté tak, aby splnili tieto požiadavky a vyznačujú sa vysokou presnosťou, nízkymi odchýlkami merania a sú vhodné pre širokú škálu aplikácií.

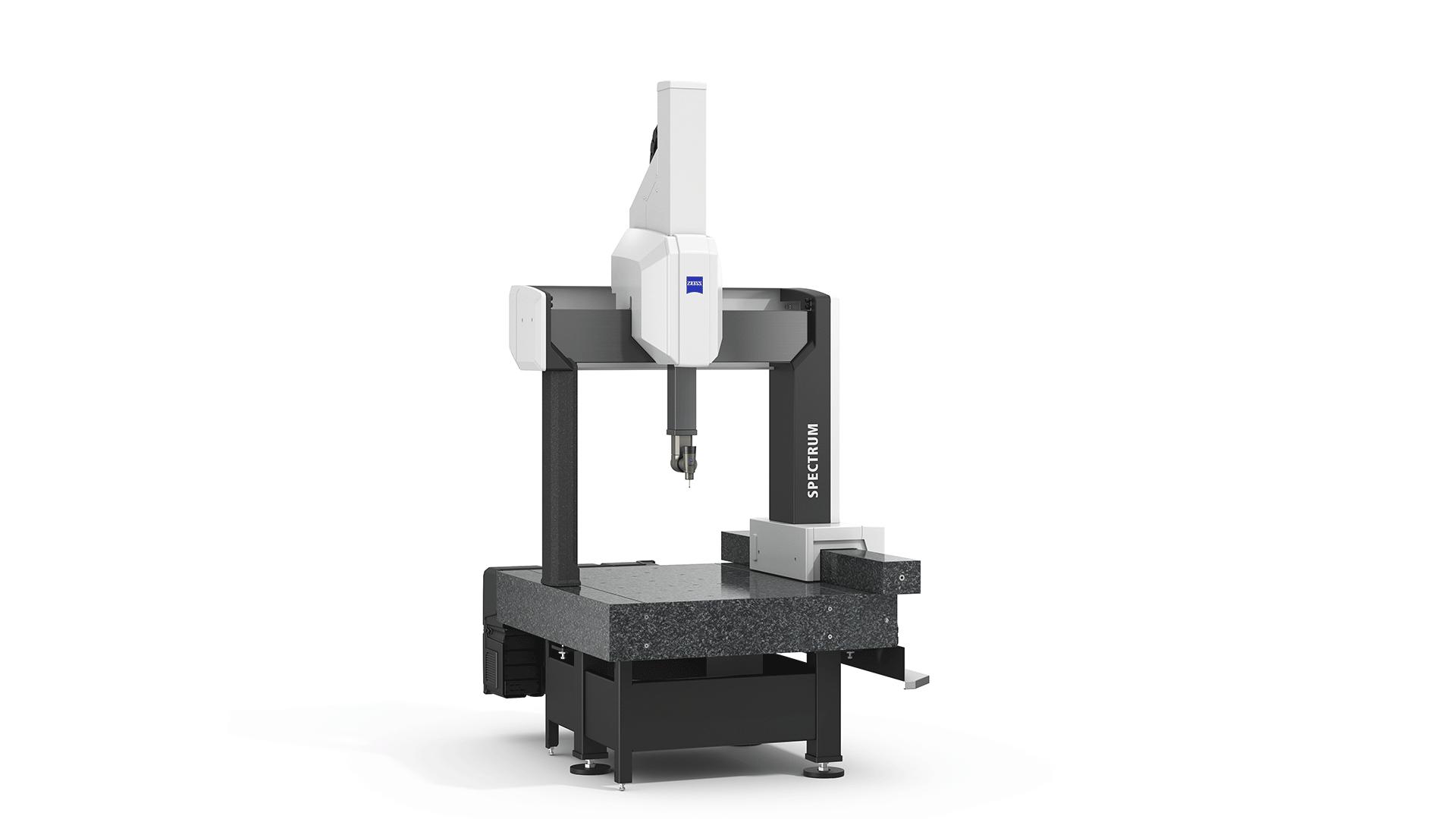

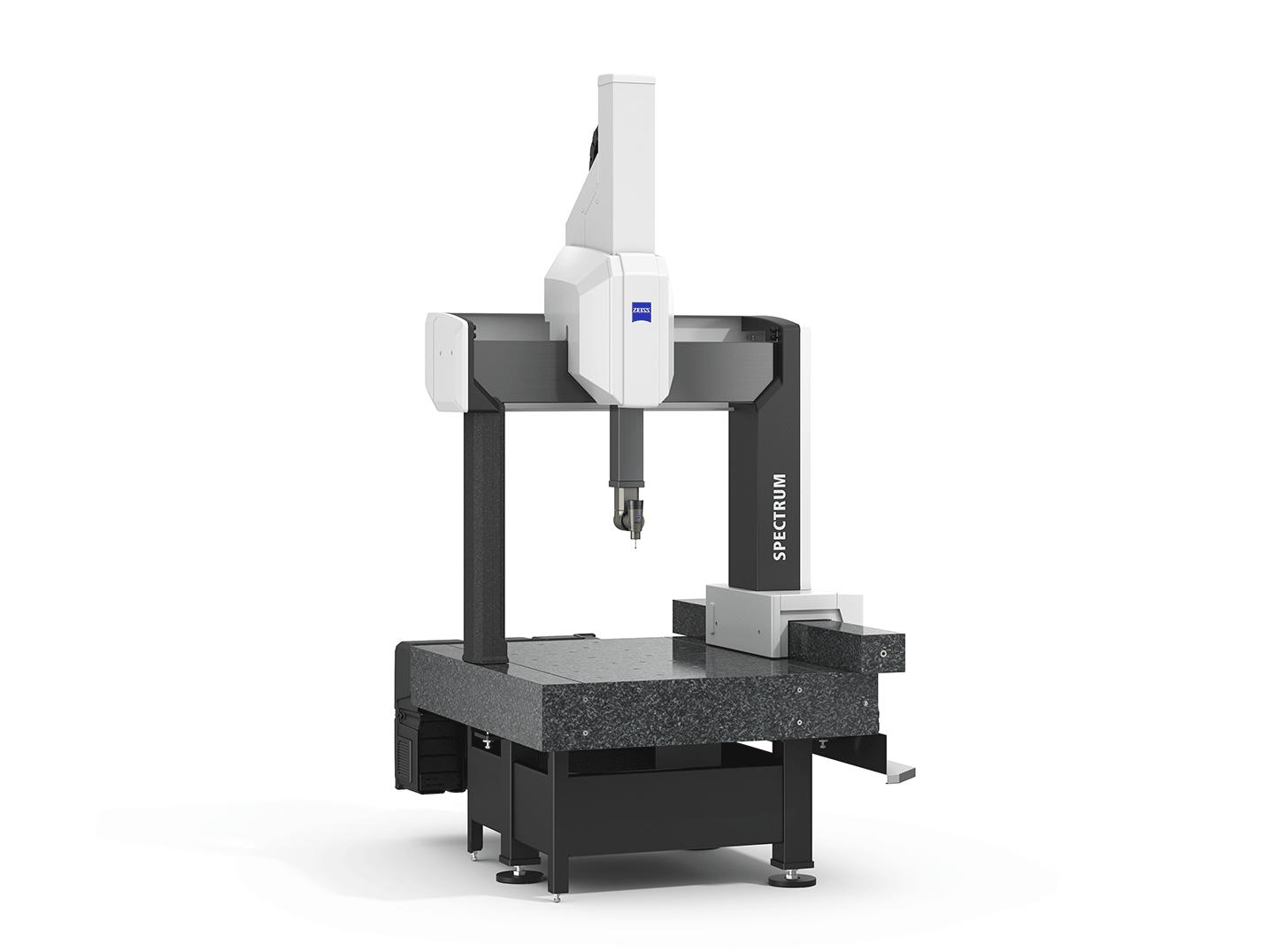

rodina ZEISS SPECTRUM

Vstúpte do sveta súradnicových meracích strojov ZEISS

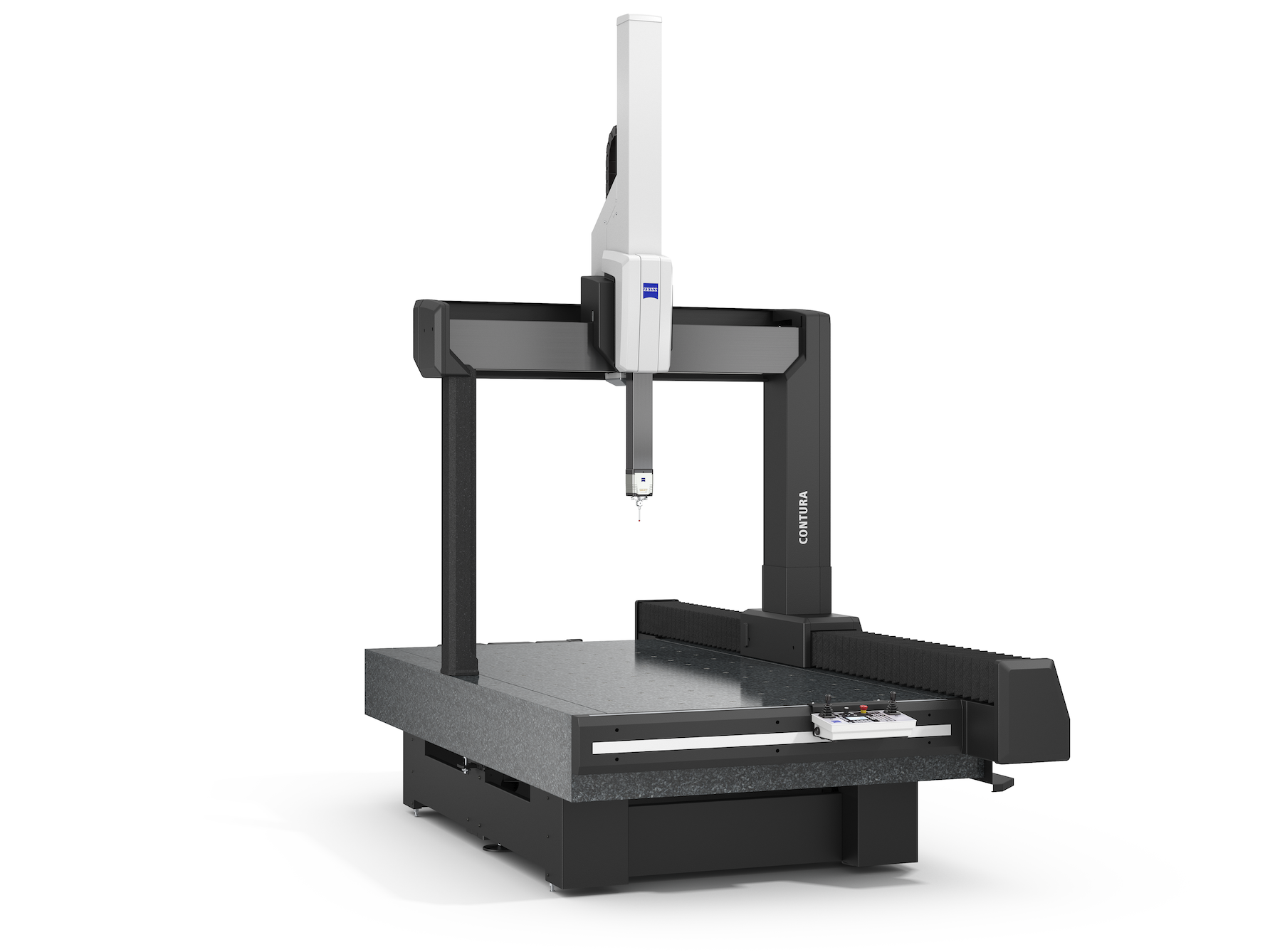

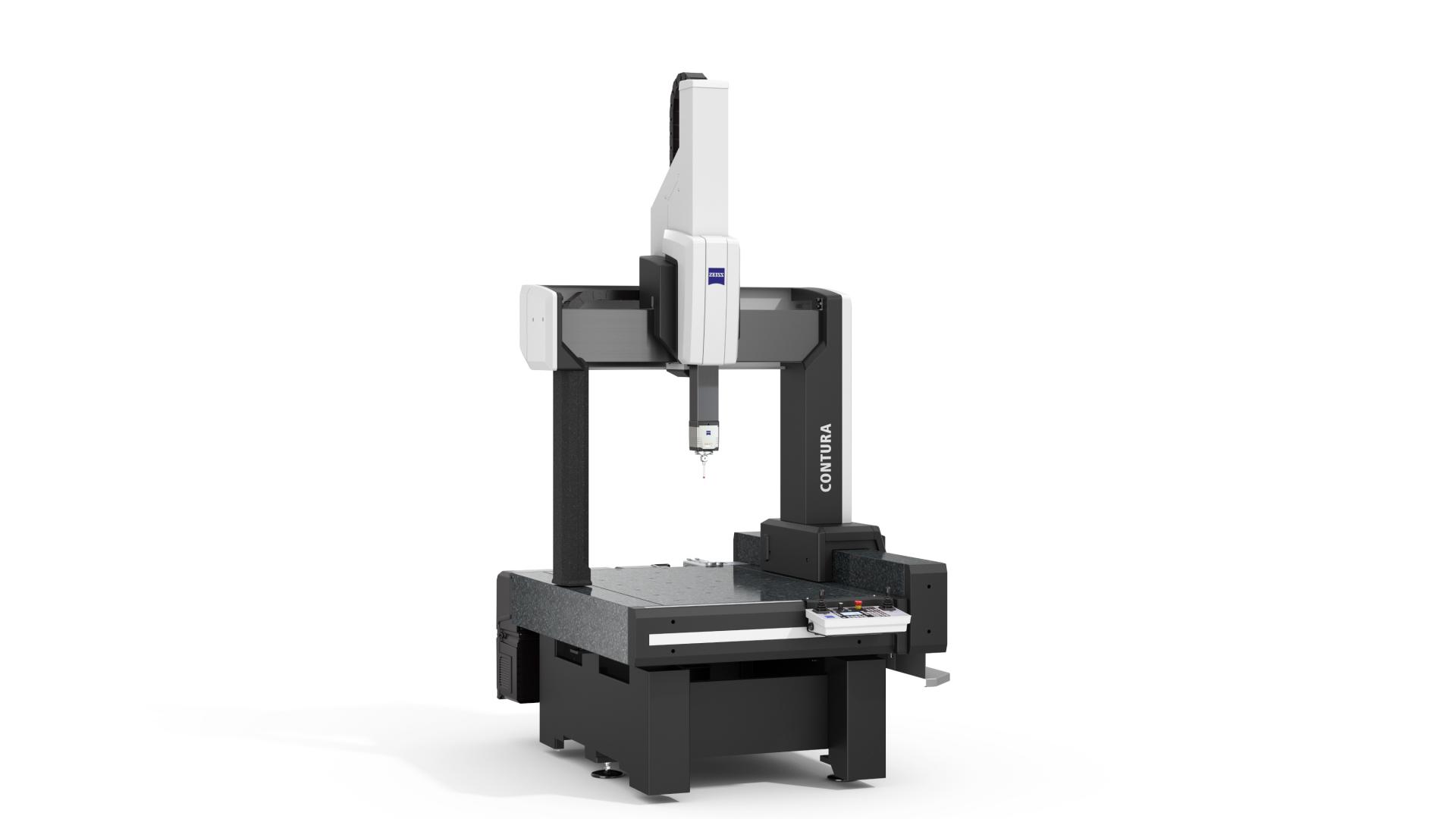

ZEISS CONTURA

Pre flexibilné úlohy merania vo výkonnostnej triede

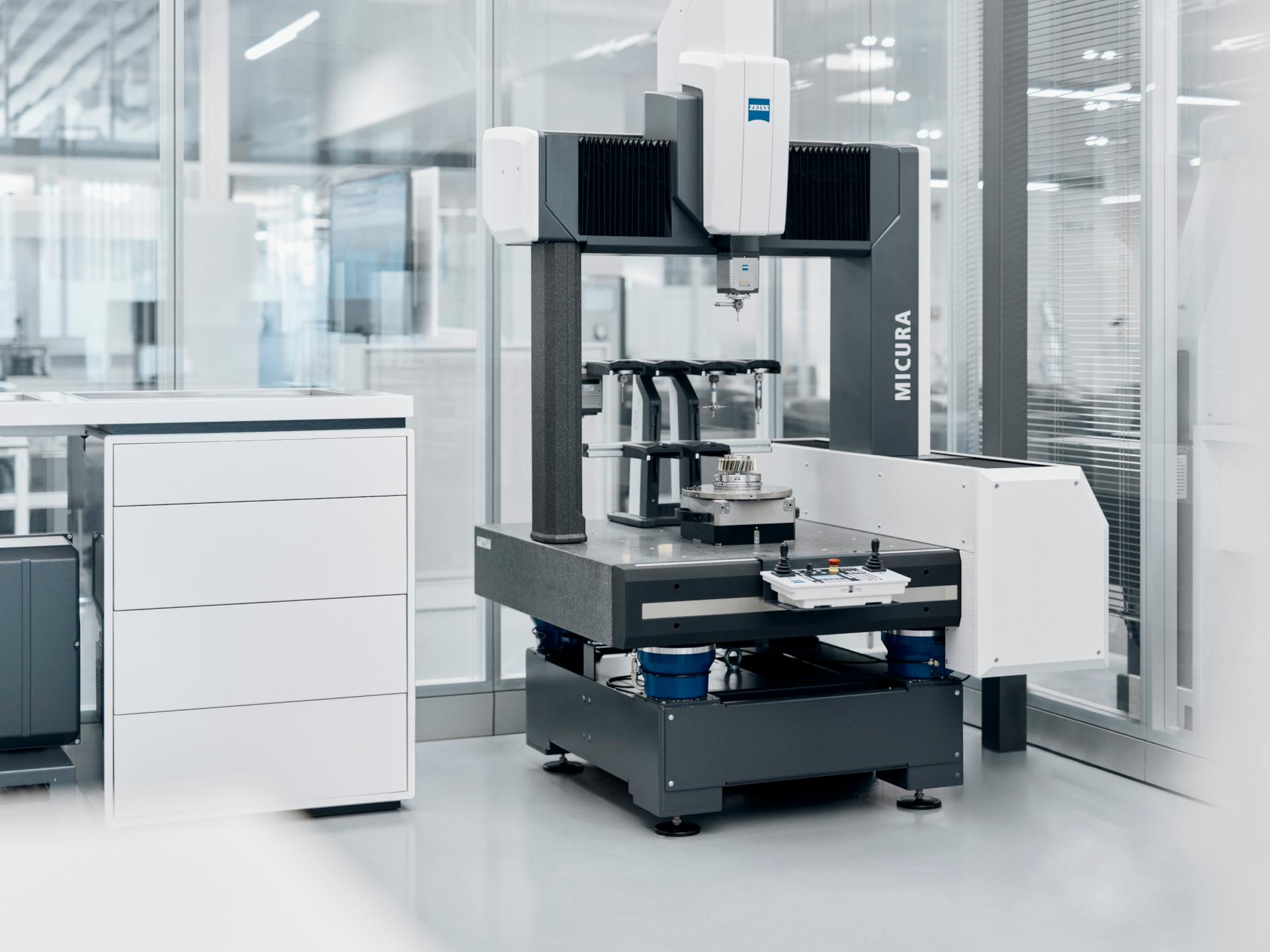

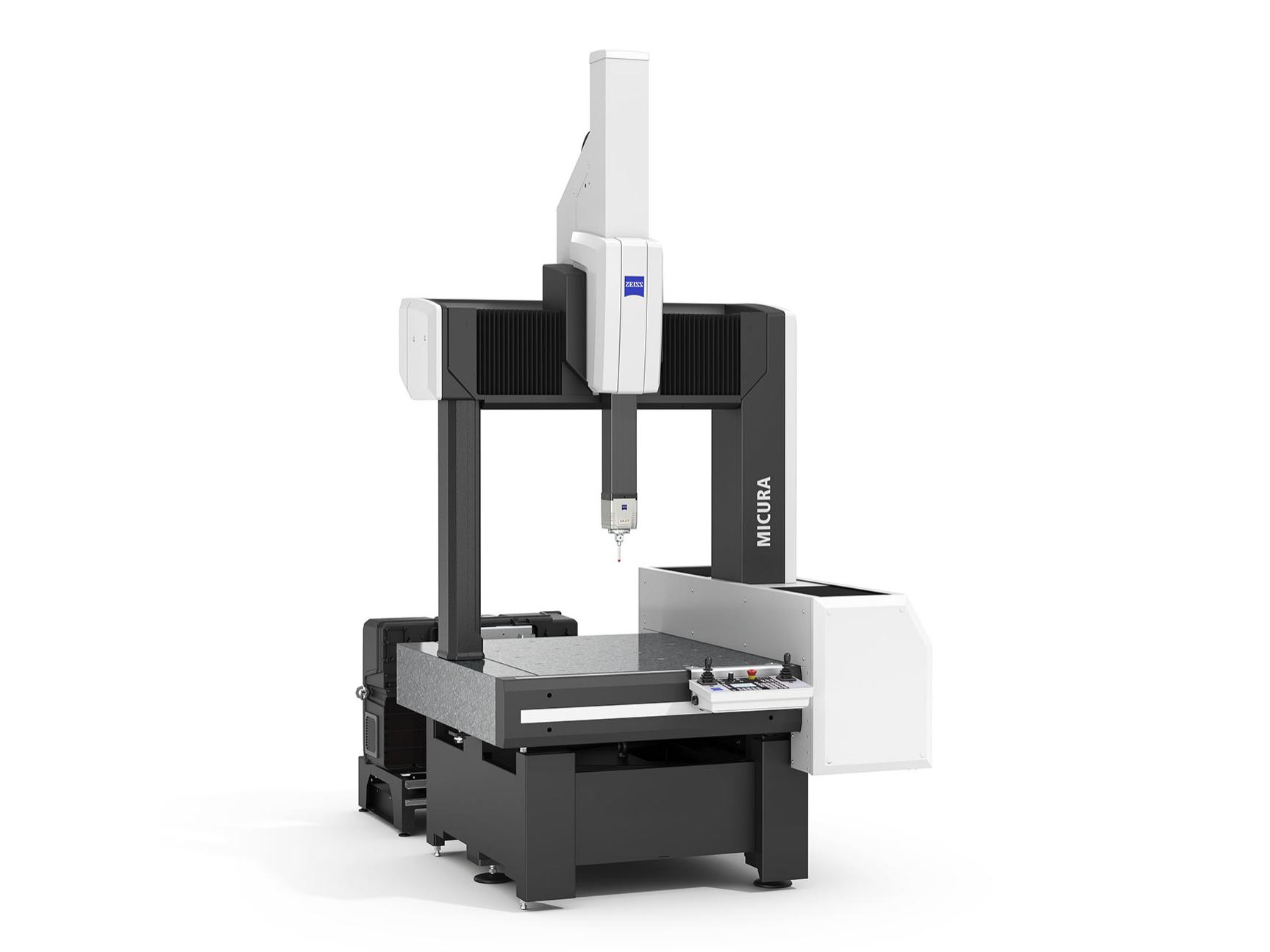

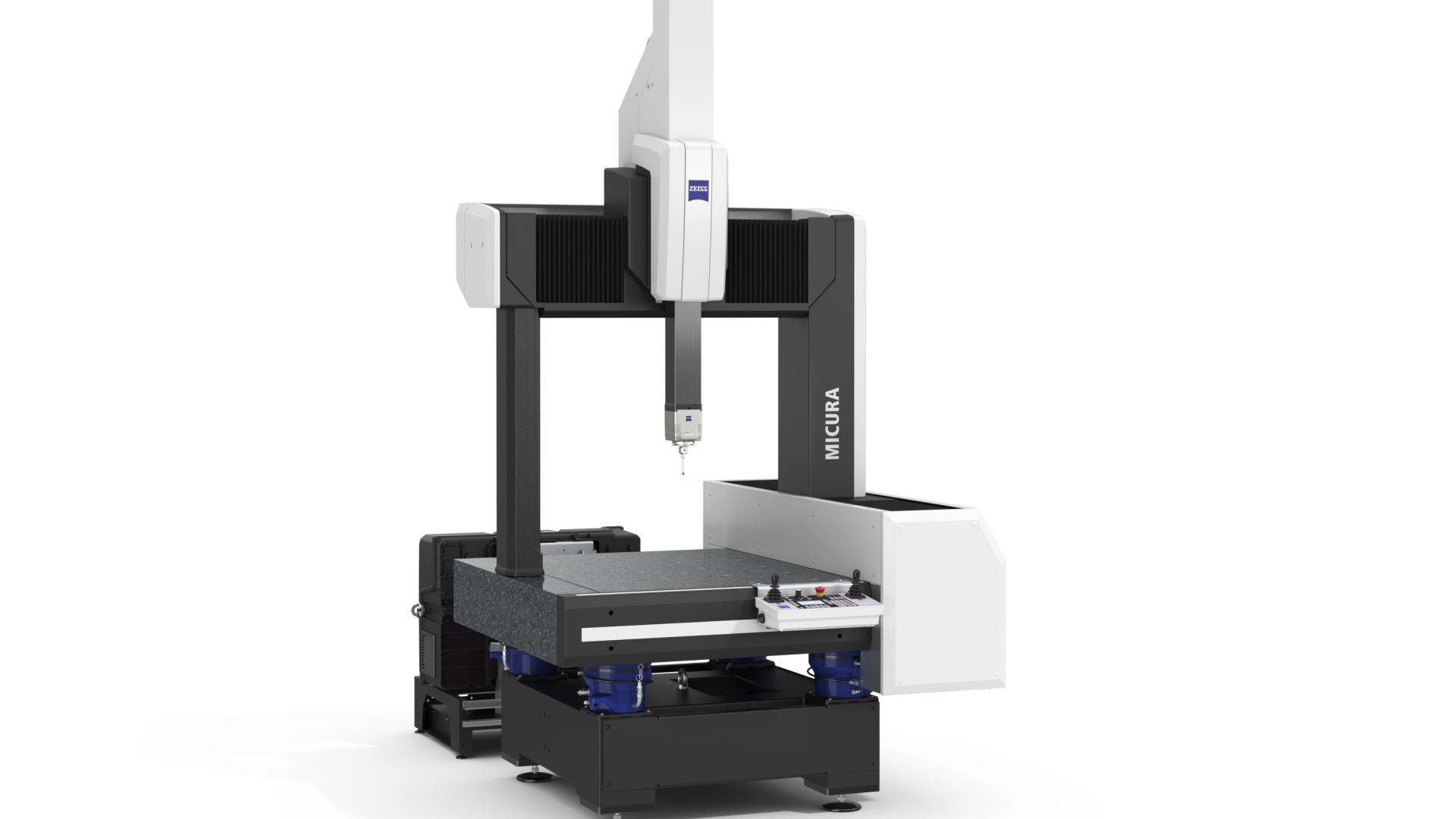

ZEISS MICURA

Pre malé komponenty s úzkymi toleranciami

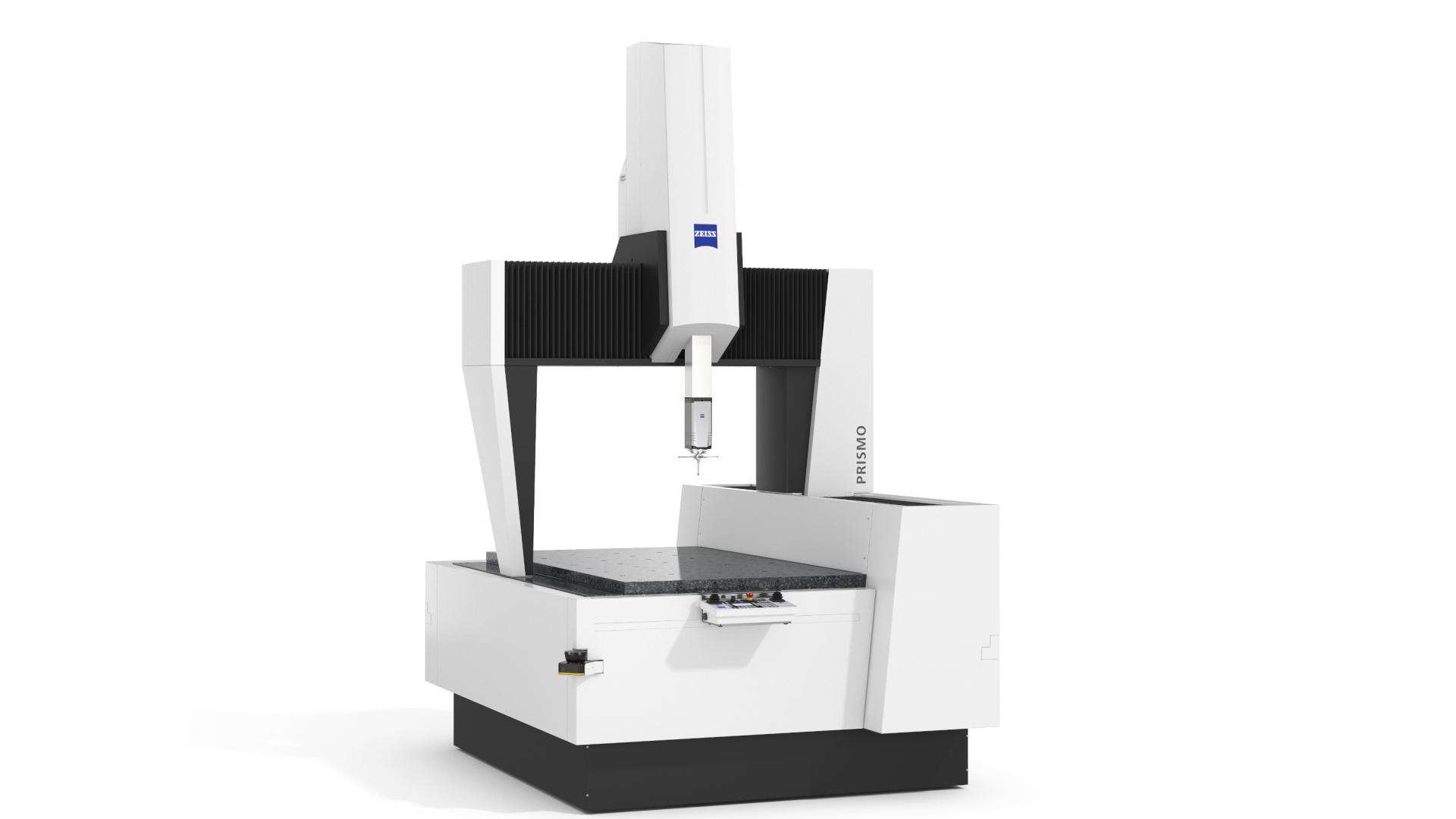

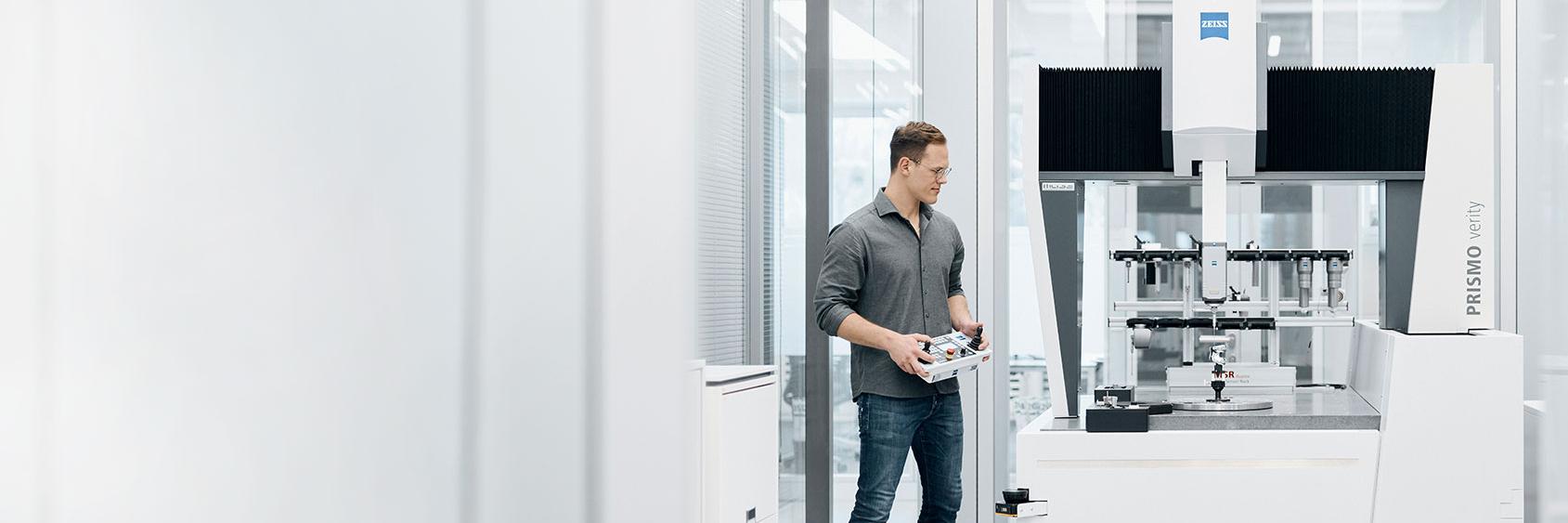

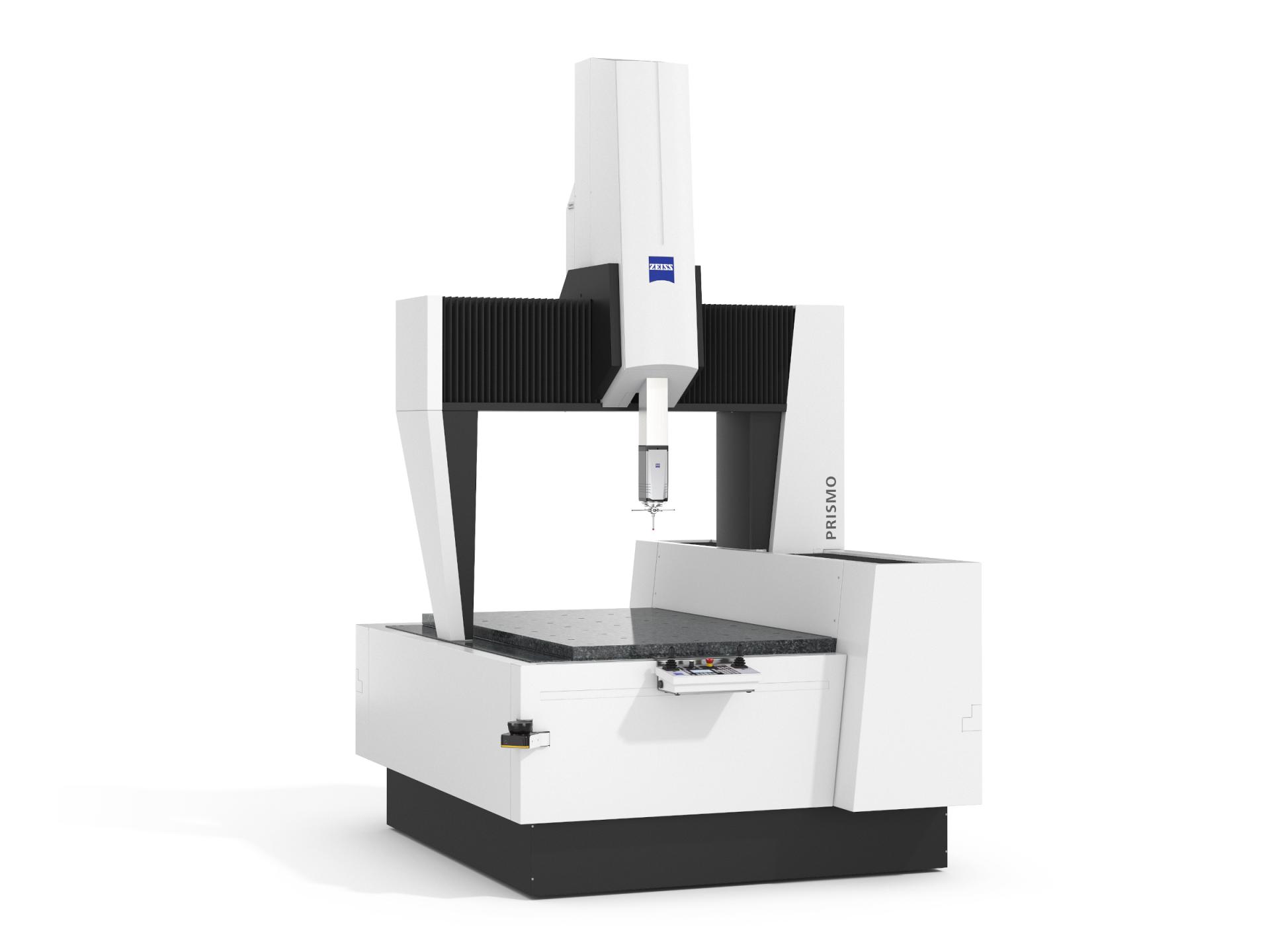

rodina ZEISS PRISMO

Pre flexibilné úlohy merania v triede presnosti

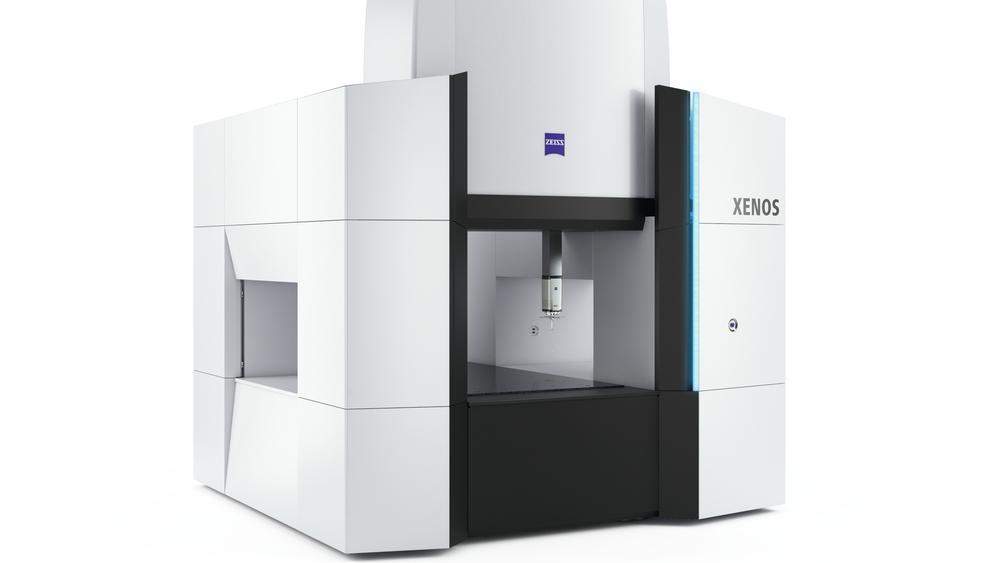

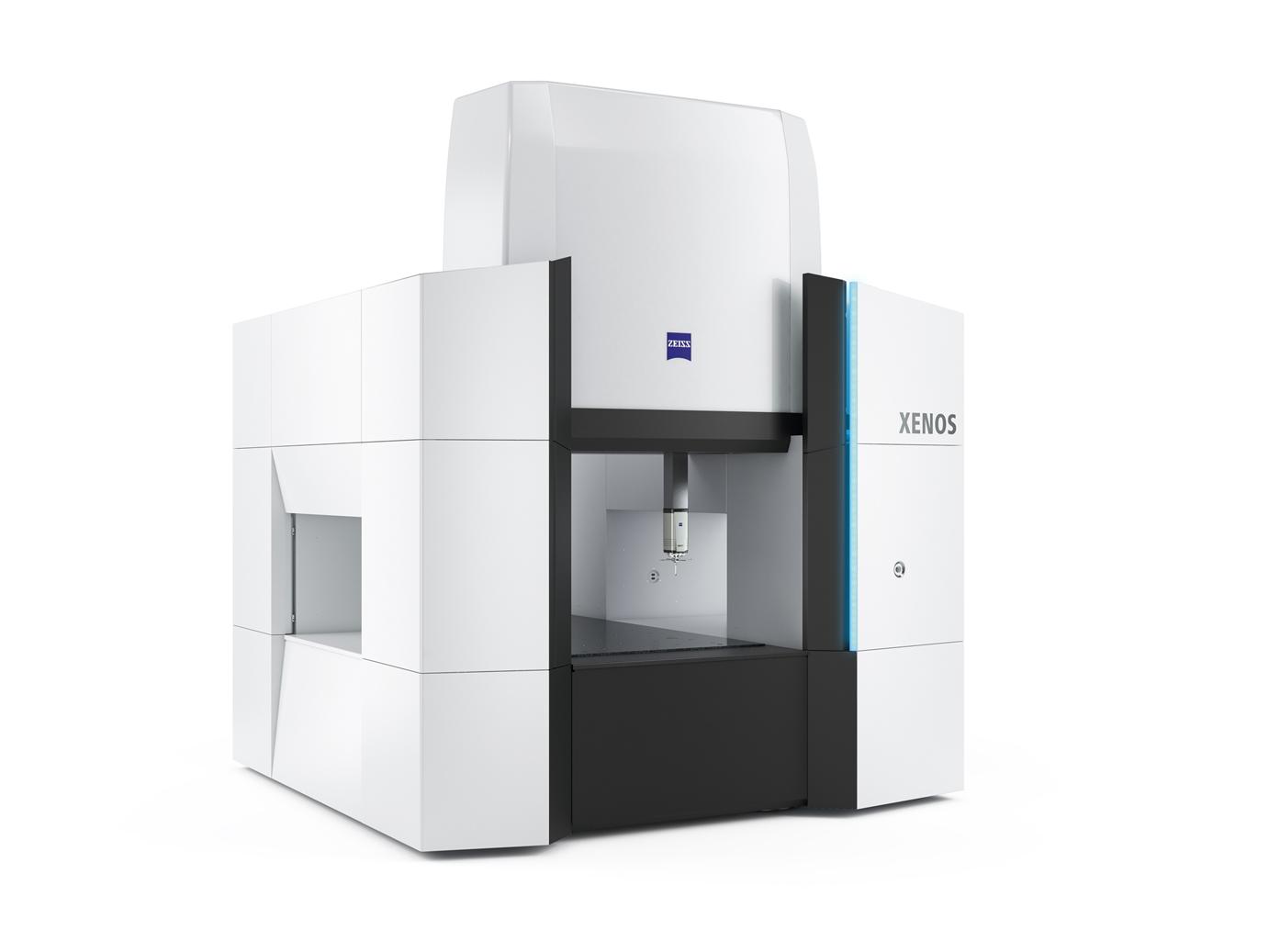

ZEISS XENOS

Referenčné zariadenie

Technické porovnanie

	rodina ZEISS SPECTRUM	ZEISS CONTURA	ZEISS MICURA	rodina ZEISS PRISMO	ZEISS XENOS
	Rôzne veľkosti V X: 5 - 10 V Y: 5 -16 V Z: 6	Rôzne veľkosti V X: 7 -12 V Y: 7 - 24 V Z: 6 - 10	5/7/6	Rôzne veľkosti V X: 7 - 16 V Y: 9 - 42 V Z: 5 - 14	9/13/7
Presnosť od	1.8 + L/300 µm	1,4 + L/350 μm	0.7 + L/400 µm	0.5 + L /500 μm	0,2 + L/1000 μm
Senzory	V závislosti od modelu: ZEISS direct XDT ZEISS direct VAST XXT ZEISS RDS C5 CAA VAST XXT ZEISS VAST XT gold	Široký výber senzorov vďaka technológii mass ZEISS VAST XT gold, ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS XDT, ZEISS DotScan, ZEISS ViScan, ZEISS LineScan, ZEISS direct VAST XXT	ZEISS VAST XT gold ZEISS VAST XTR gold	Široký výber senzorov vďaka technológii mass ZEISS VAST gold, ZEISS VAST XT gold (v závislosti od modelu), ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS DotScan, ZEISS LineScan, ZEISS ViScan, ZEISS ZAS, ZEISS ROTOS (v závislosti od modelu)	ZEISS VAST gold
Maximálna hmotnosť dielu	400 – 1500 kg (v závislosti od veľkosti)	730 – 1200 kg (v závislosti od veľkosti)	730 kg	1000 – 5000 kg (v závislosti od veľkosti a modelu)	1000 kg
Softvér	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO

Vaše výhody s portálovými súradnicovými meracími strojmi od ZEISS

Vysoká rýchlosť merania vďaka vysokej úrovni tuhosti súradnicového meracieho stroja

Na zabezpečenie vysokých štandardov kvality sa ZEISS spolieha na tri kľúčové vlastnosti: dynamickú tuhosť, nízku hmotnosť pohybujúcich sa dielov a spoľahlivú izoláciu od vonkajších vplyvov.

Dynamická tuhosť súradnicového meracieho stroja je pre presnosť rozhodujúca. Len tak sa dá zabrániť odchýlkam merania aj pri vysokých rýchlostiach skenovania. Aby bola zabezpečená vysoká výkonnosť v každej aplikácii, portálové súradnicové meracie stroje ZEISS sa vyznačujú izoláciou proti teplu a vibráciám, ako aj ochrannými krytmi, ktoré chránia stroj pred vplyvmi okolitého prostredia. Merací stôl portálových meracích strojov je vyrobený z granitu. Aby boli pohyblivé časti čo najľahšie a zároveň čo najtuhšie, ZEISS používa keramiku a DLC hliník. Okrem toho sú portálové súradnicové meracie stroje ZEISS vybavené vzduchovými ložiskami. Optimálne rozloženie týchto vzduchových ložísk zaručuje kĺzanie bez trenia a bez opotrebovania v mnohých aplikáciách.

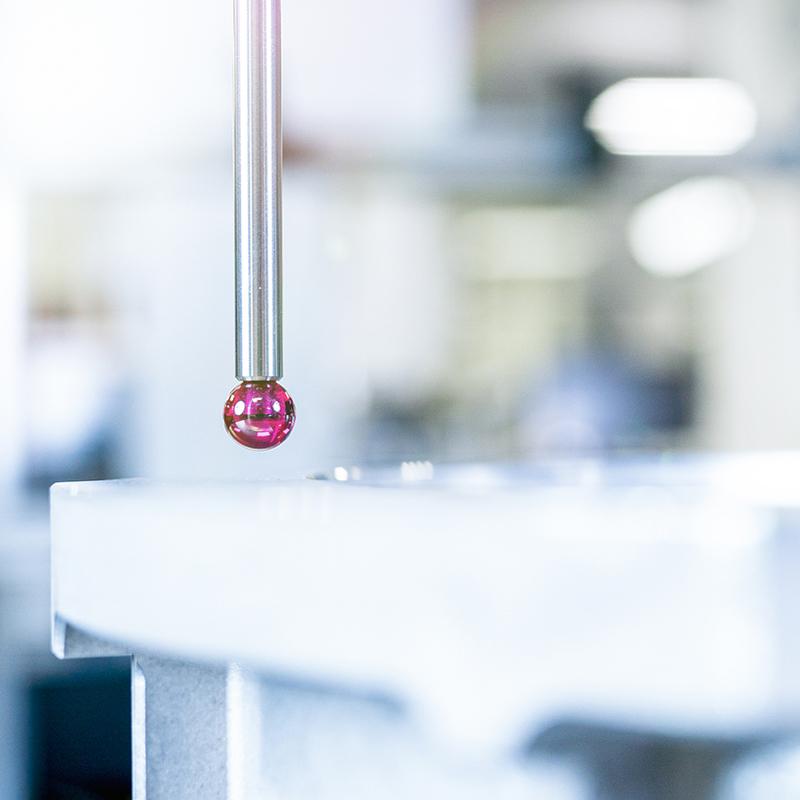

Kratšie časy merania vďaka individuálnemu snímaciemu systému od spoločnosti ZEISS

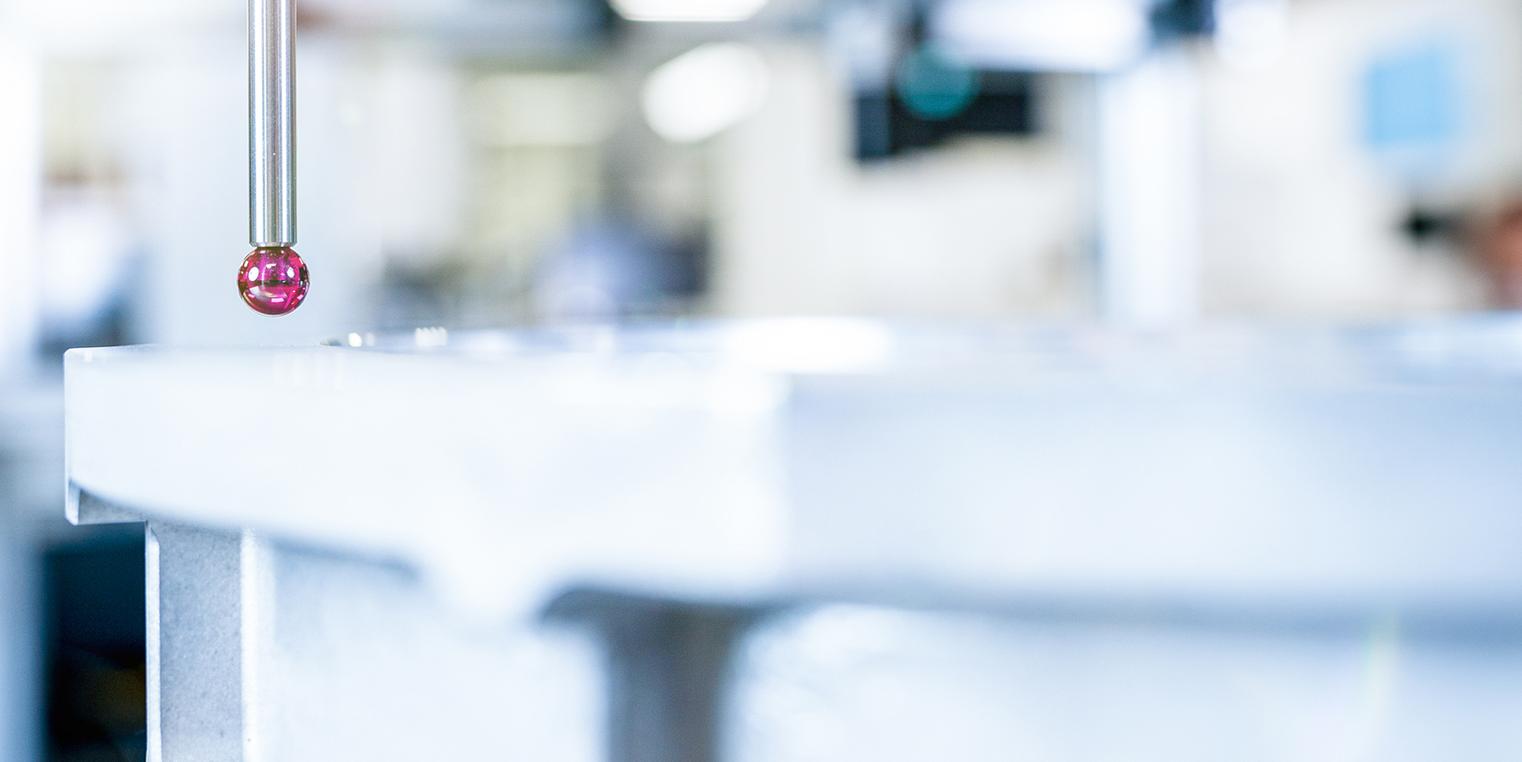

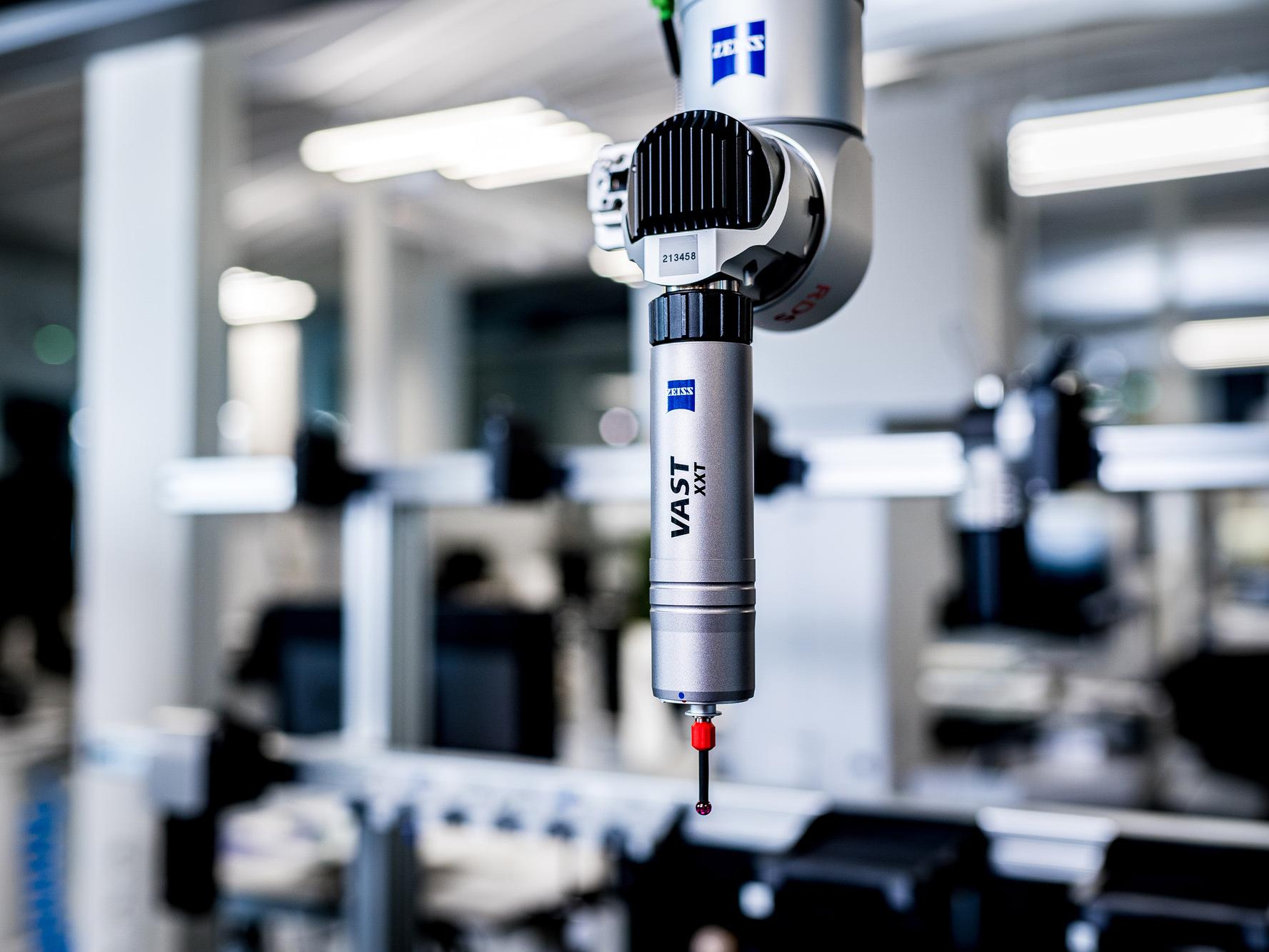

Skenovacie senzory ZEISS VAST umožňujú aj použitie dlhých a ťažkých snímacích systémov, čo umožňuje úsporu času pri skenovaní hlboko umiestnených prvkov na dieloch. Použité môžu byť aj komplexné snímacie systémy s rôzne orientovanými senzormi, pre maximálnu flexibilitu a rýchlosť merania. To umožňuje optimalizáciu výmen snímacích systémov a skrátenie meracích časov pre komplexné diely.

Originálne príslušenstvo ZEISS vám pomôže dosiahnuť čo najlepšie výsledky merania pri každom meraní. Dôvodom je, že overená kombinácia materiálov, dizajnu a technológie naplno preukáže svoj potenciál len vtedy, keď sú jednotlivé komponenty súradnicového meracieho stroja dokonale zladené.

Vhodné príslušenstvo pre vaše portálové súradnicové meracie stroje nájdete v ZEISS webshop.

ZEISS webshop

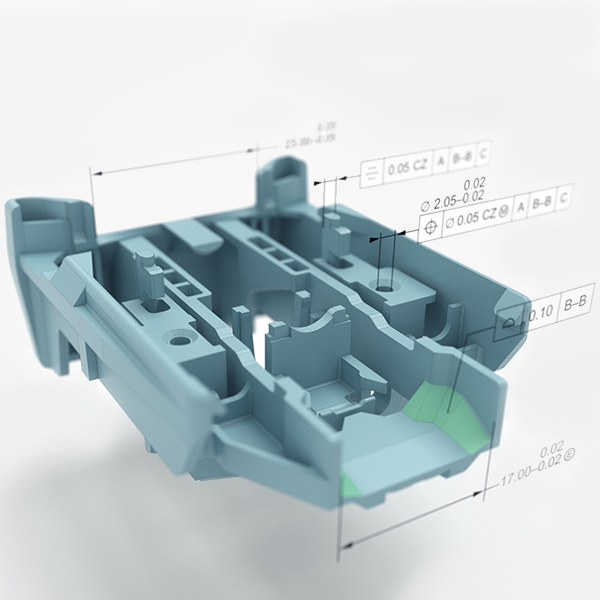

Univerzálny merací softvér

Každý portálový súradnicový merací stroj ZEISS je kompatibilný s univerzálnym meracím softvérom ZEISS CALYPSO. Základné funkcie pre reporting a štatistiku z ZEISS PiWeb, ktoré pomáhajú používateľom vytvárať informatívne reporty merania, sú už integrované v meracom softvérovom riešení ZEISS CALYPSO.


      Portálové súradnicové meracie stroje so skenovacou technológiou

    Aby zákazníkom zaručili čo najlepšie výsledky merania pre každú výzvu, ZEISS používa portálové súradnicové meracie stroje so skenovacou technológiou. Spoločnosť ZEISS sa pri zabezpečení presnosti svojich súradnicových meracích strojov opiera o tri piliere: Aktívne skenovanie zaručuje maximálnu presnosť a vyššiu rýchlosť merania, pričom zároveň umožňuje skenovanie neznámych kontúr. Navigator technológia umožňuje rýchle programovanie a skenovanie, a zároveň úsporu času pri kvalifikácii. Skenujte diely s prerušenými kontúrami za behu pomocou FlyScan a získajte výhody akými sú kratší čas programovania a merania.

Obsah tretej strany je zablokovaný

Prehrávač videí je zablokovaný na základe vašich nastavení súborov cookie. Ak chcete zmeniť toto nastavenie a prehrať video, kliknite na tlačidlo nižšie a udeľte súhlas s použitím „funkčných“ sledovacích technológií.

Výhody v skratke

Vysoká rýchlosť merania
Kratšie meracie časy vďaka optimalizácii výmeny snímacích systémov
Kompletné výsledky merania vďaka skenovacej technológií
Riešenia šité na mieru vďaka širokému portfóliu
Vyhodnocovanie v ZEISS CALYPSO a ZEISS PiWeb
Rozsiahly výber služieb ZEISS

Ďalšie služby od ZEISS

ZEISS Retrofit: Výkonnostný upgrade pre váš súradnicový merací stroj

Prispôsobte váš portálový súradnicový merací stroj budúcnosti pomocou nových funkcií a získajte výhodu akou je úspora času až 60%. Dostupné pre súradnicové meracie stroje nie staršie ako 30 rokov.

Zmodernizujte pomocou ZEISS Retrofit

ZEISS Originals: Repasované použité zariadenia

Systémy ZEISS Originals sú repasované, použité súradnicové meracie stroje ZEISS, ktoré boli testované a repasované podľa prísnych kritérií – ako udržateľné riešenie pre vynikajúci výkon.
