Veľké súradnicové meracie stroje

Spoľahlivé testovanie veľkých komponentov

Zabezpečenie kvality veľkých komponentov s rodinou ZEISS MMZ

Súradnicové meracie stroje s veľkým meracím rozsahom a vysokou nosnosťou sú nevyhnutné v rôznych odvetviach ako energetika, strojárstvo, letectvo a kozmonautika. Produkty rodiny ZEISS MMZ možno konfigurovať v rôznych veľkostiach a zaručiť tak meranie najväčších dielov bez obetovania presnosti.

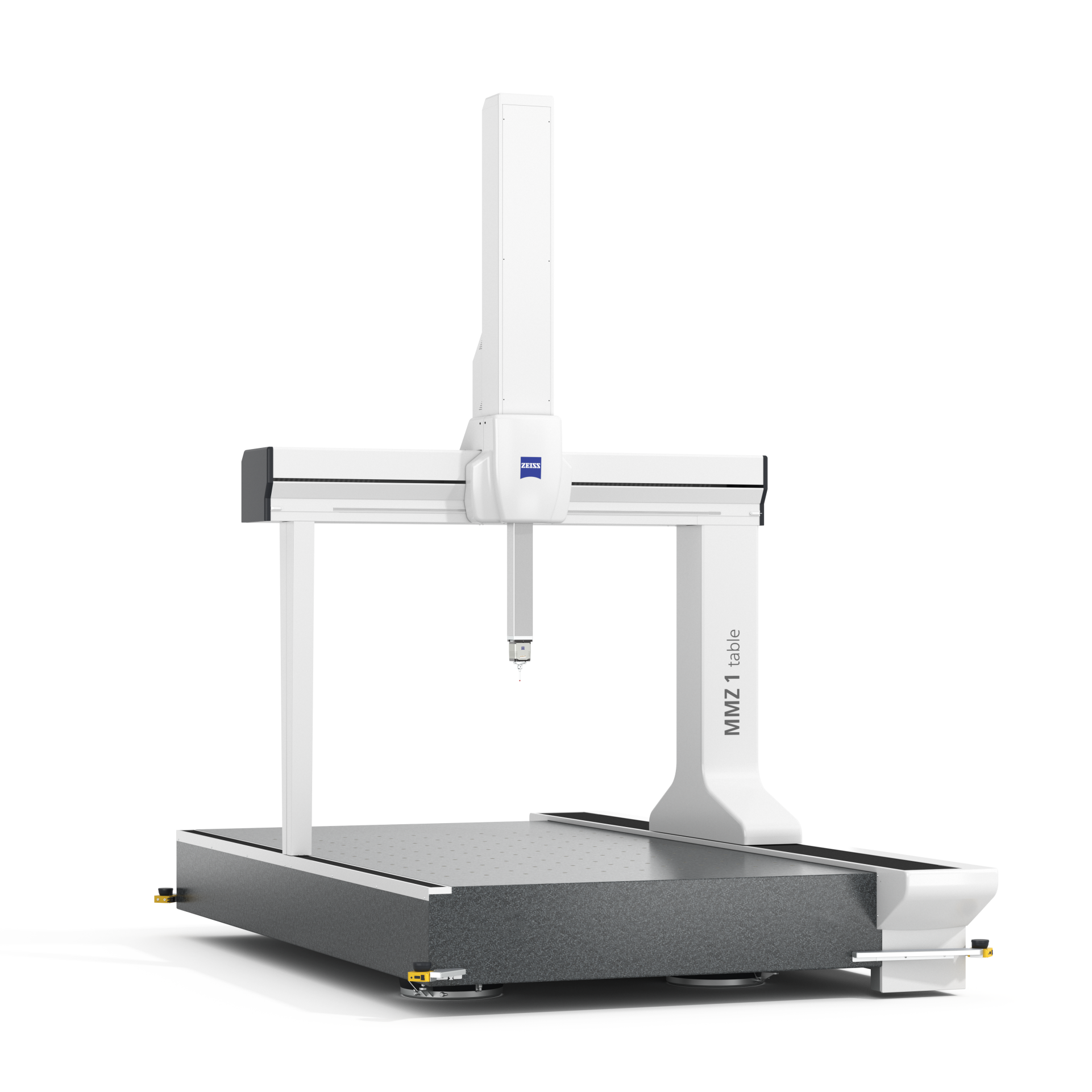

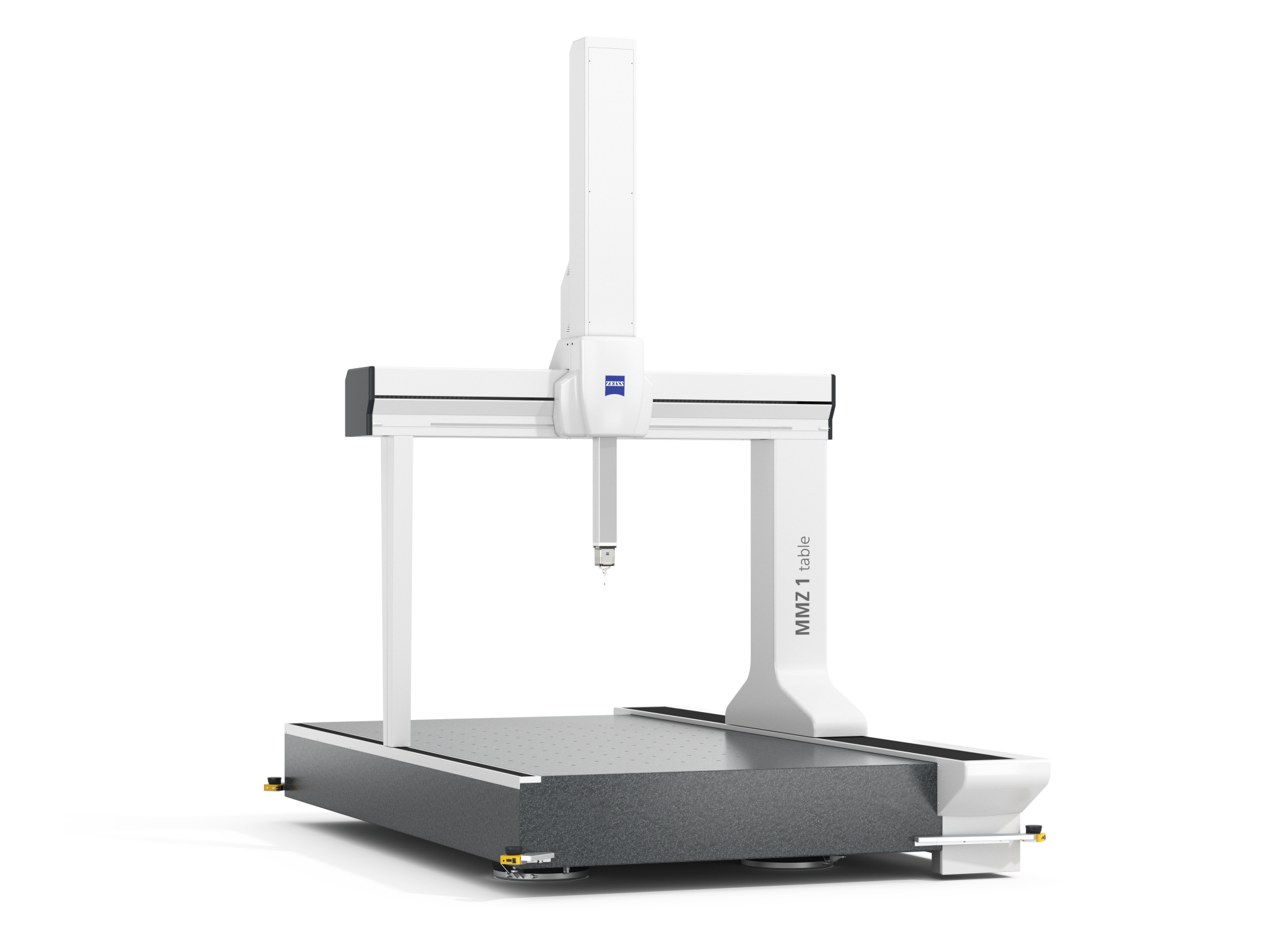

ZEISS MMZ 1 table

Kompaktné riešenie pre veľkoobjemové súčasti

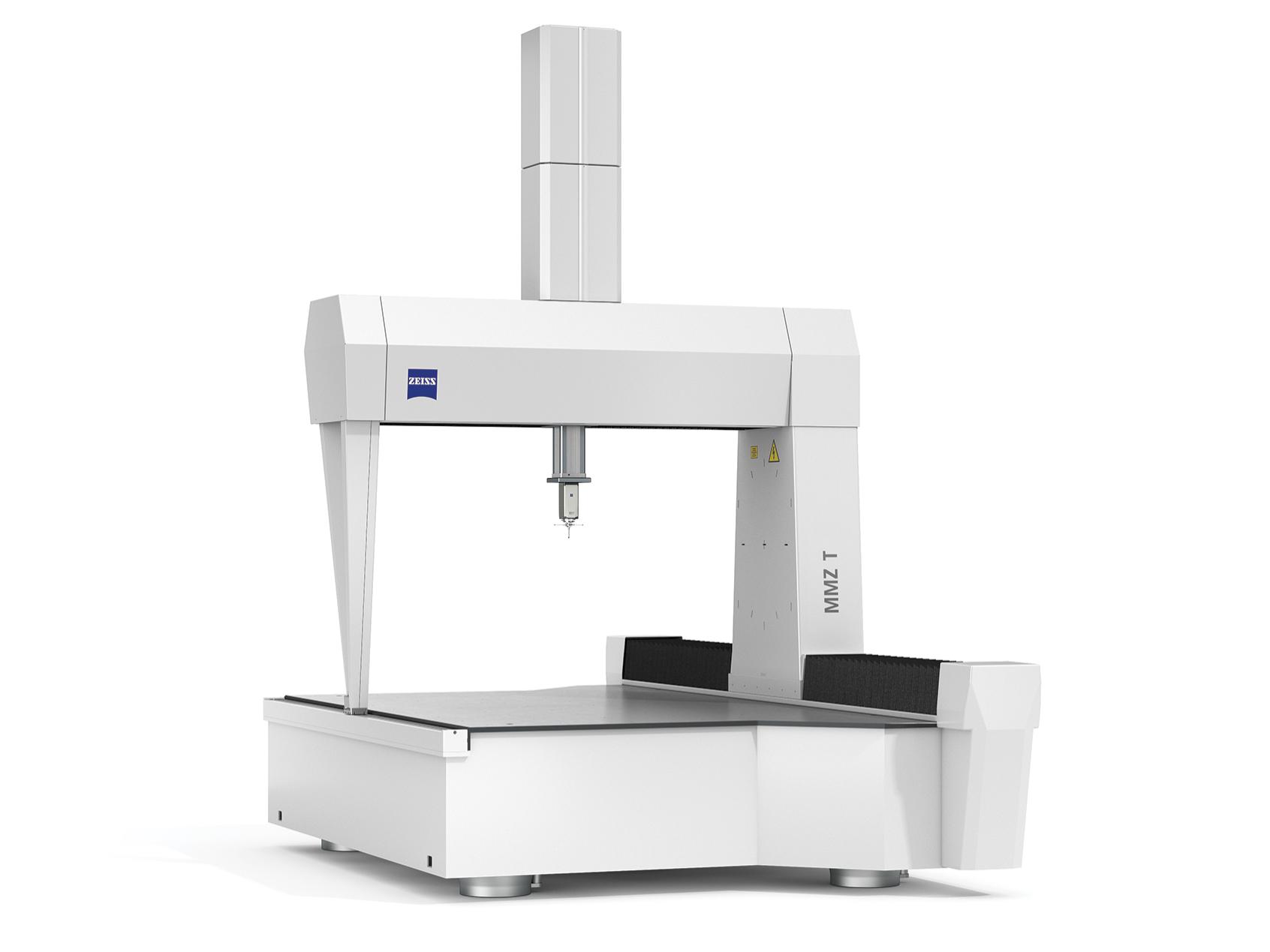

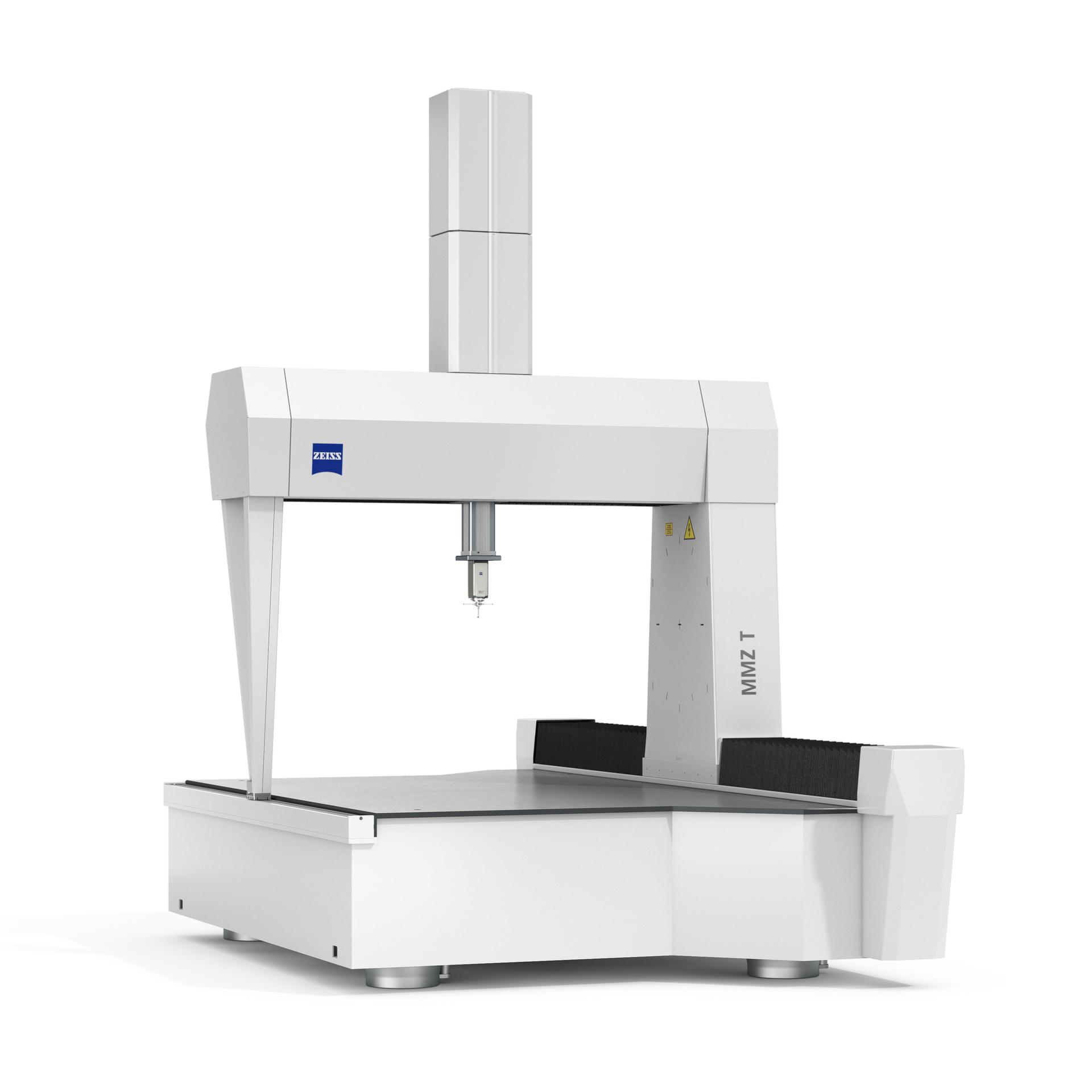

ZEISS MMZ T

Portálové meracie stroje pre veľmi ťažké komponenty (10 t)

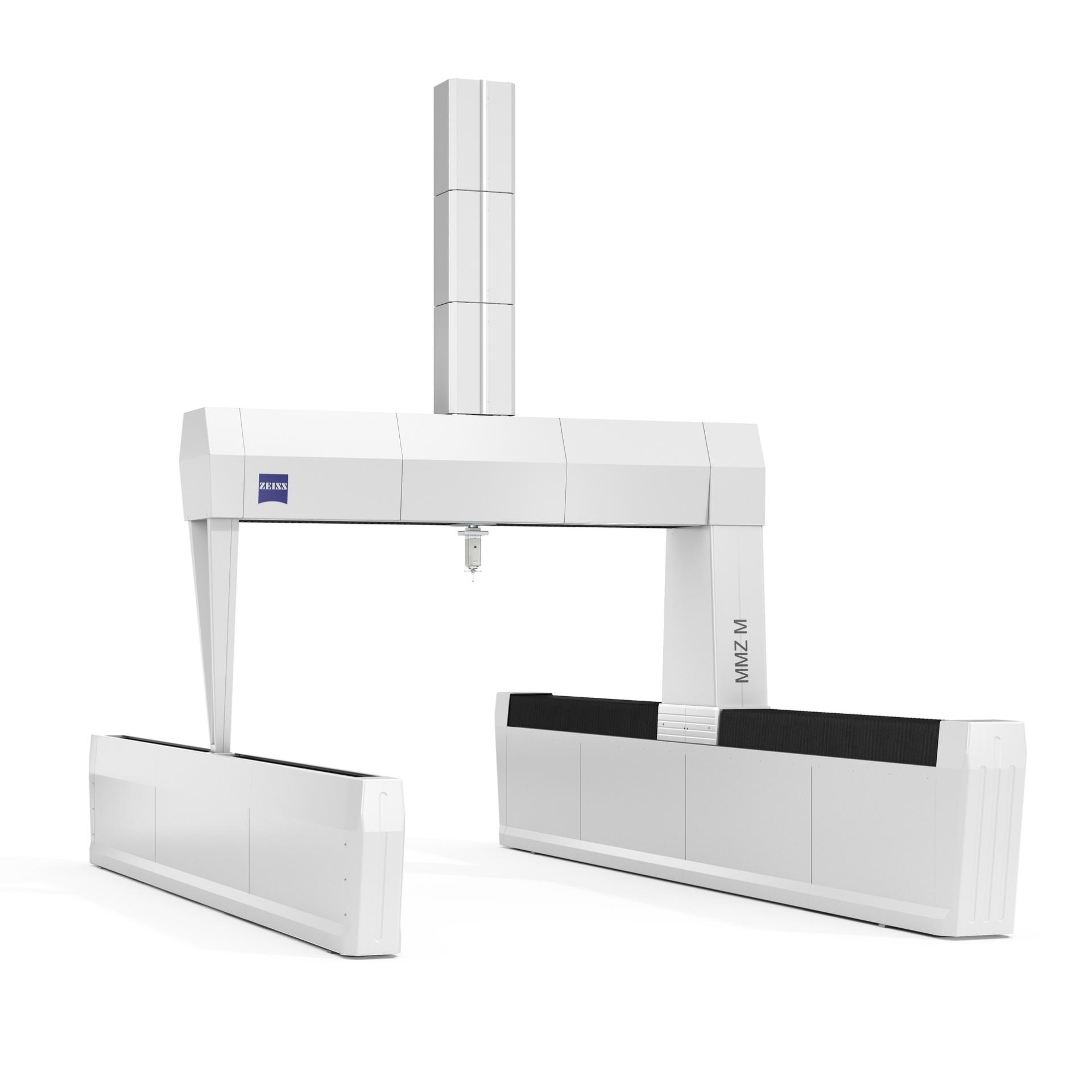

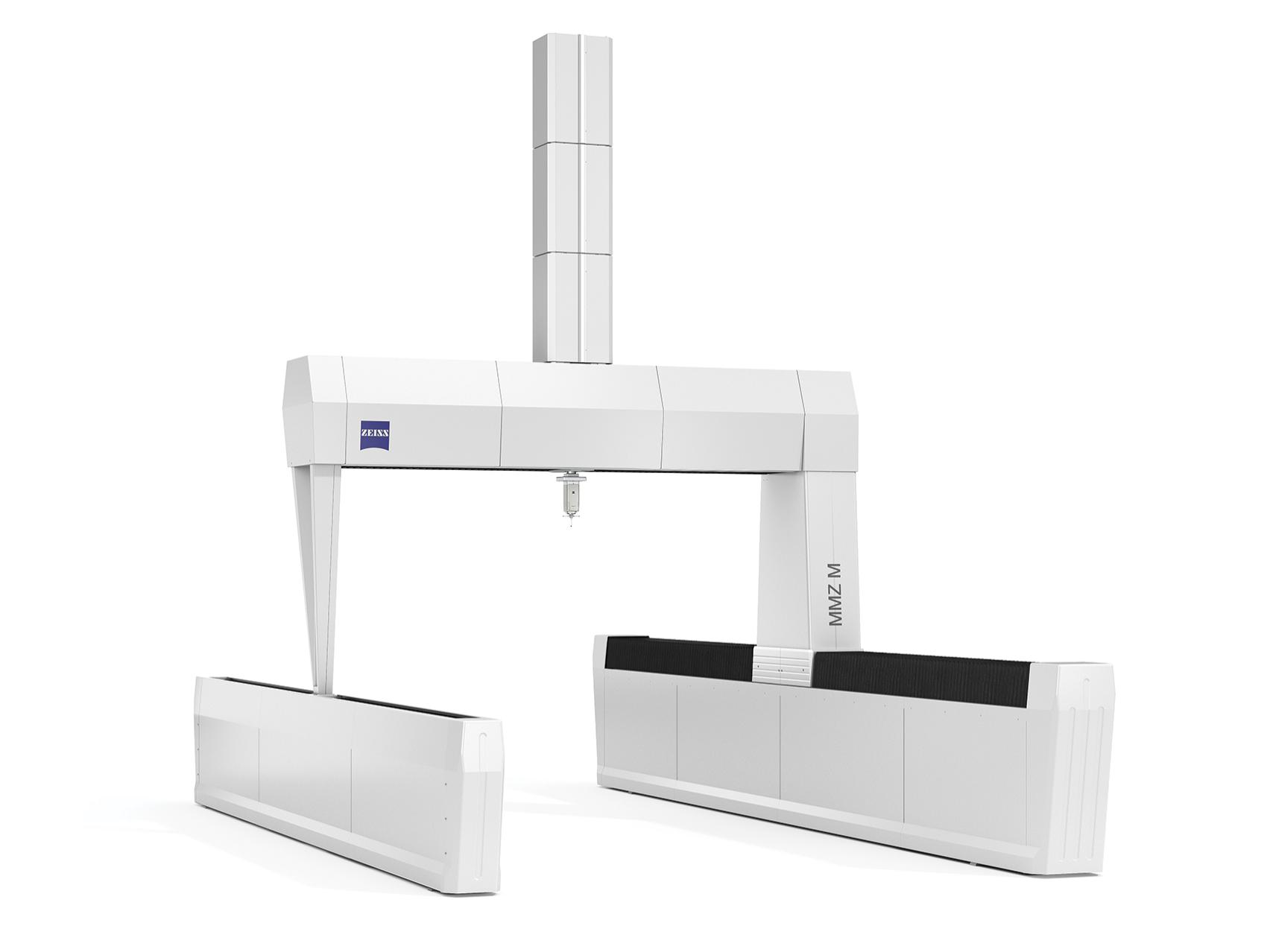

ZEISS MMZ M

Pre veľké, komplexné komponenty s úzkymi toleranciami

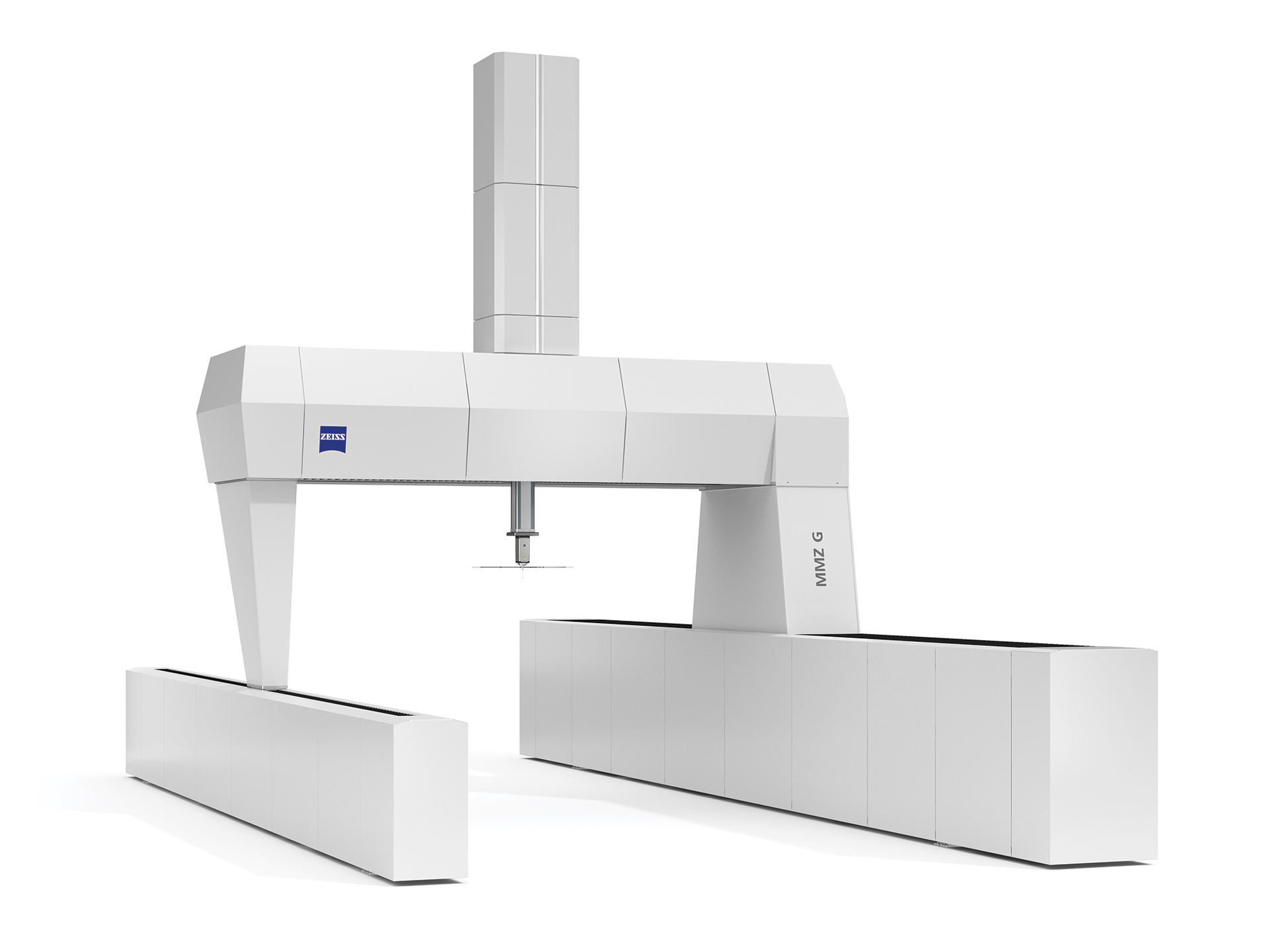

ZEISS MMZ G

Pre veľké, komplexné komponenty s úzkymi toleranciami

Najväčší súradnicový merací stroj v portfóliu ZEISS

ZEISS MMZ G možno nakonfigurovať vo viac ako 200 kombináciách

8m

Maximálna dĺžka v x
10m

Maximálna dĺžka v y
3,5m

Maximálna dĺžka v z

Technické porovnanie

	ZEISS MMZ 1 table	ZEISS MMZ T	ZEISS MMZ M	ZEISS MMZ G
Špecifikácie
Typ	Mostový	Mostový	Veľký mostový	Veľký mostový
Veľkosti	20/30/15 20/40/15	X: 21 Y: 32; 44; 52 Z: 12; 16	X: 20; 30 Y: 30; 45; 60 Z: 12; 16; 20	Viac ako 200 možných kombinácií Xmax: 80 Ymax: 100 Zmax: 35
Kompatibilná snímacia hlava	VAST XT gold, VAST gold, VAST XTR, RDS – VAST XXT	VAST XT gold, VAST gold, VAST XTR RDS – VAST XXT	VAST XT gold, VAST gold, VAST XTR RDS – VAST XXT	VAST XT gold, VAST gold, VAST XTR RDS – VAST XXT
Presnosť	3,6 + L/250 µm	Od 2,4 + L/400 µm	Od 2,2 + L/400 µm	Od 2,2 + L/400 µm
Max. hmotnosť dielu	5 t	10 t	V závislosti od hrúbky základov	V závislosti od hrúbky základov
Základy potrebné	Nie*	Nie*	Áno	Áno

*ak podlaha unesie záťaž
