Optické súradnicové meracie stroje

Vysoko presná optika pre flexibilné meracie úlohy

Bezkontaktné meranie s možnosťami dotykového merania

Optické súradnicové meracie stroje (VMM) v ZEISS Optical Series oslňujú svojimi kamerovými systémami s vysokým rozlíšením, variabilným osvetlením a sofistikovaným softvérom pre rýchle a presné výsledky merania. Bezkontaktná optická meracia technológia umožňuje meranie aj mimoriadne citlivých, tenkostených alebo plochých dielov, ako sú optické súčasti, vstrekované diely, fólie, dierované a ohnuté diely, s vysokou presnosťou. Na rozšírenie rozsahu aplikácií je možné systémy ZEISS Optical Series doplniť o ďalšie senzory - pre vysokopresné optické a dotykové merania v jednom súradnicovom meracom stroji.

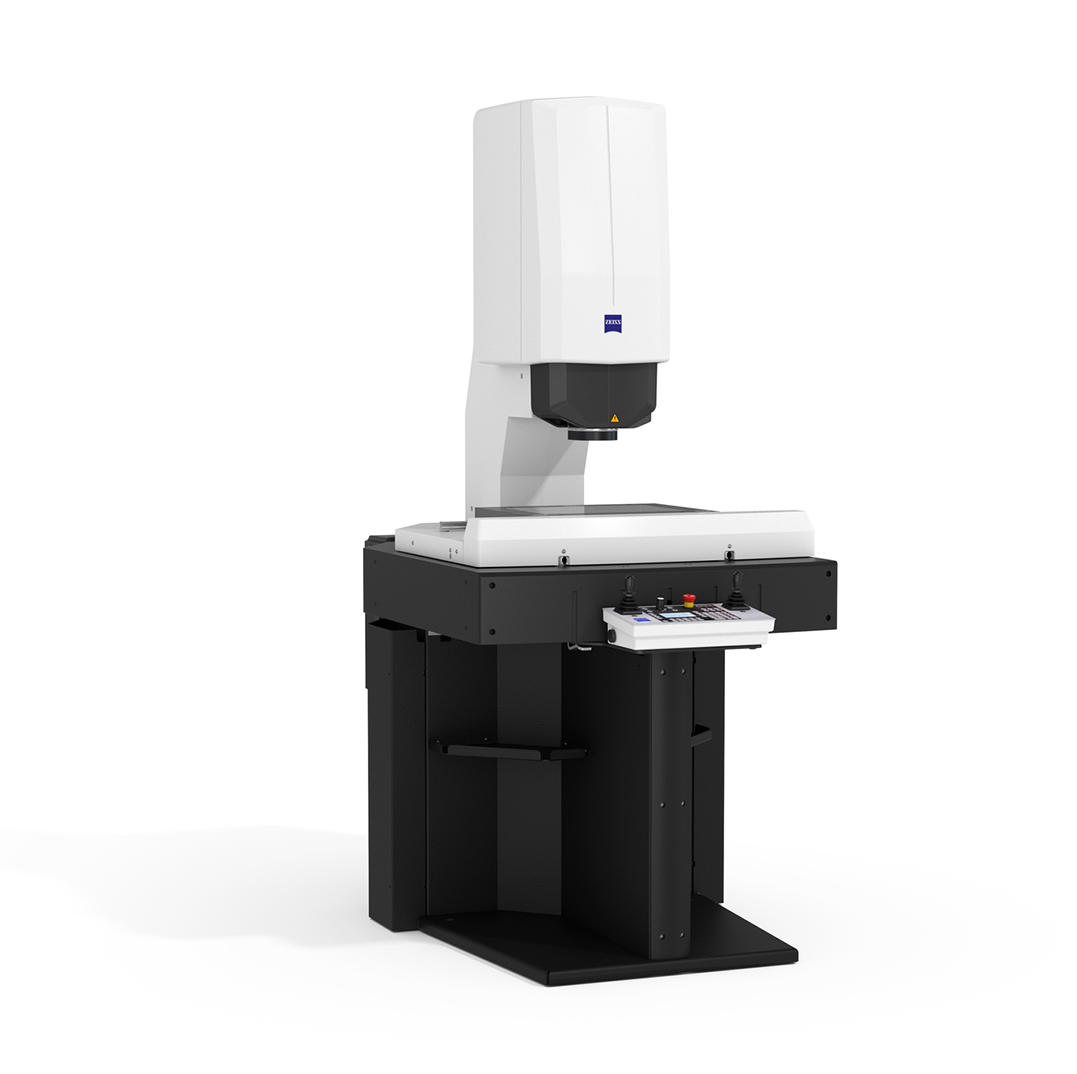

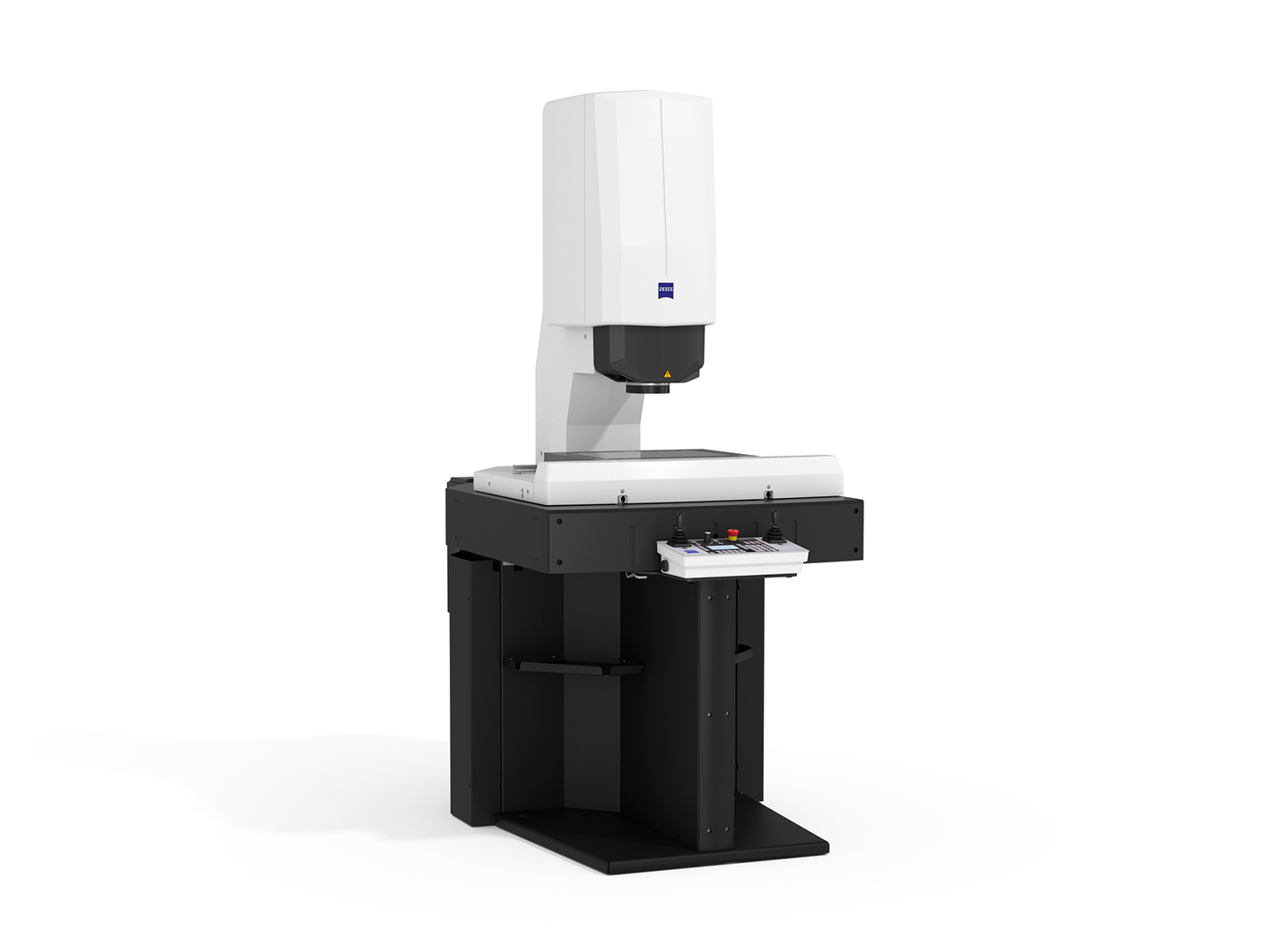

ZEISS O-DETECT

Vstup do sveta optickej meracej techniky

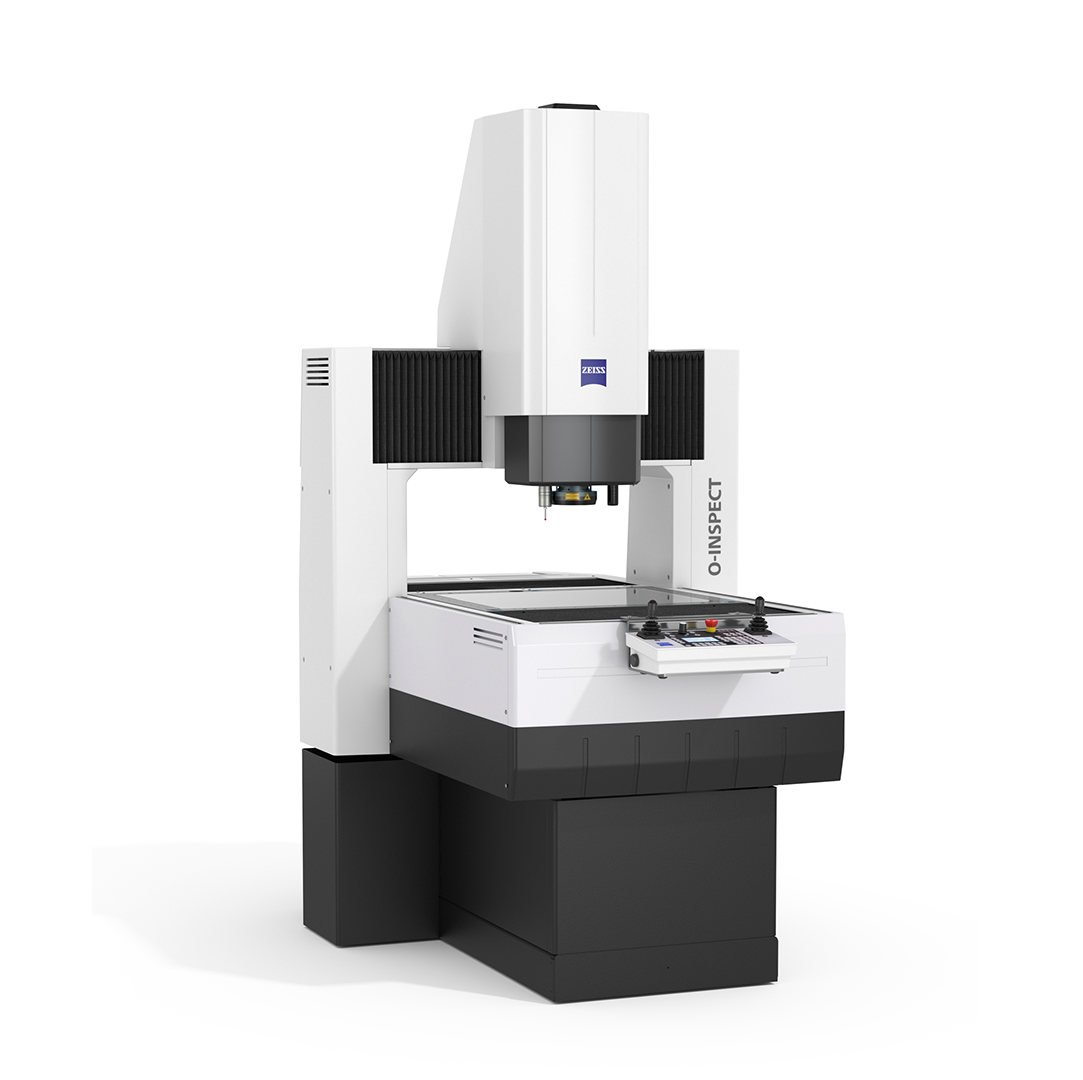

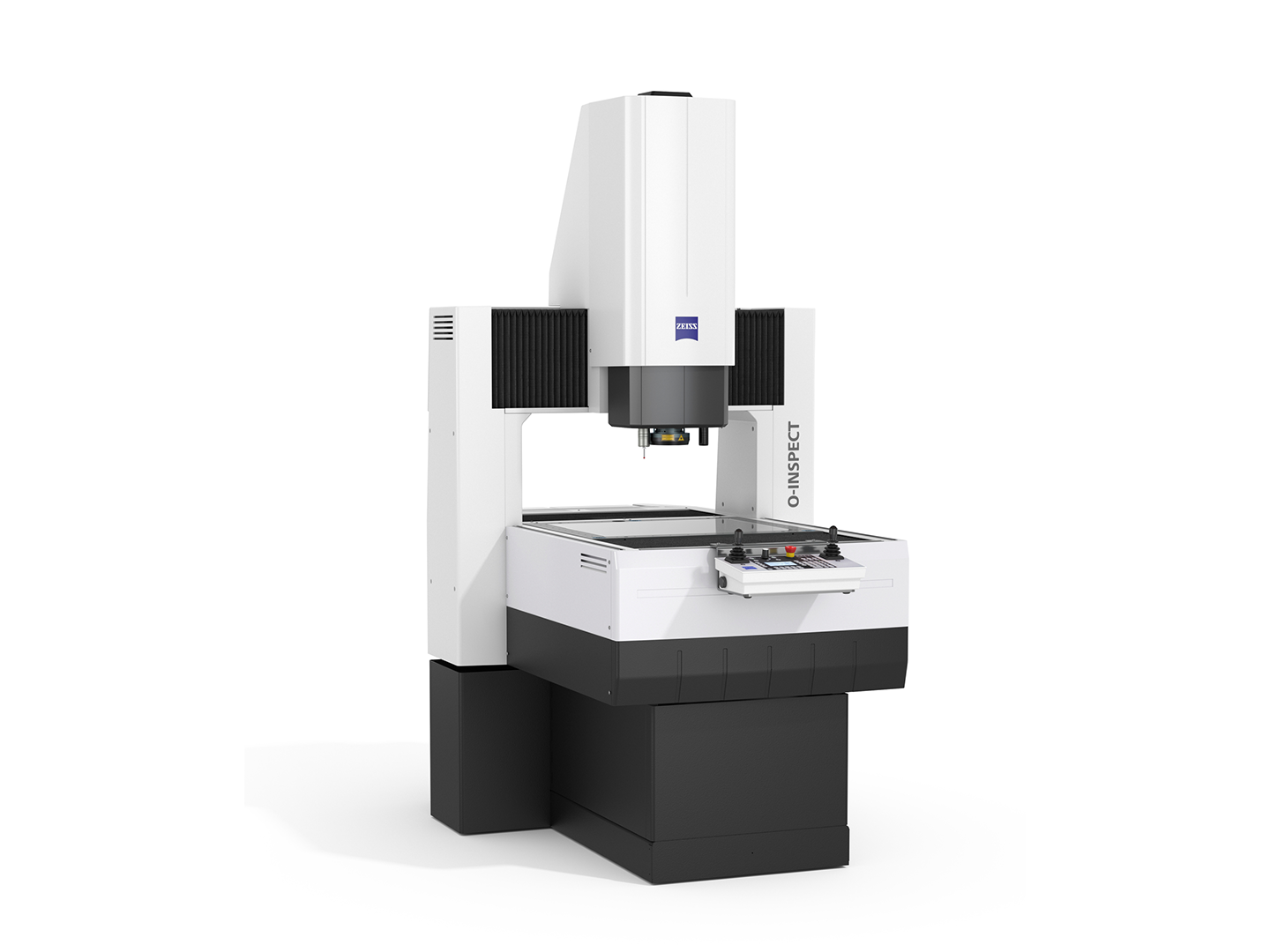

ZEISS O-INSPECT

Multi-senzorová technológia ako štandard pre vysokú flexibilitu

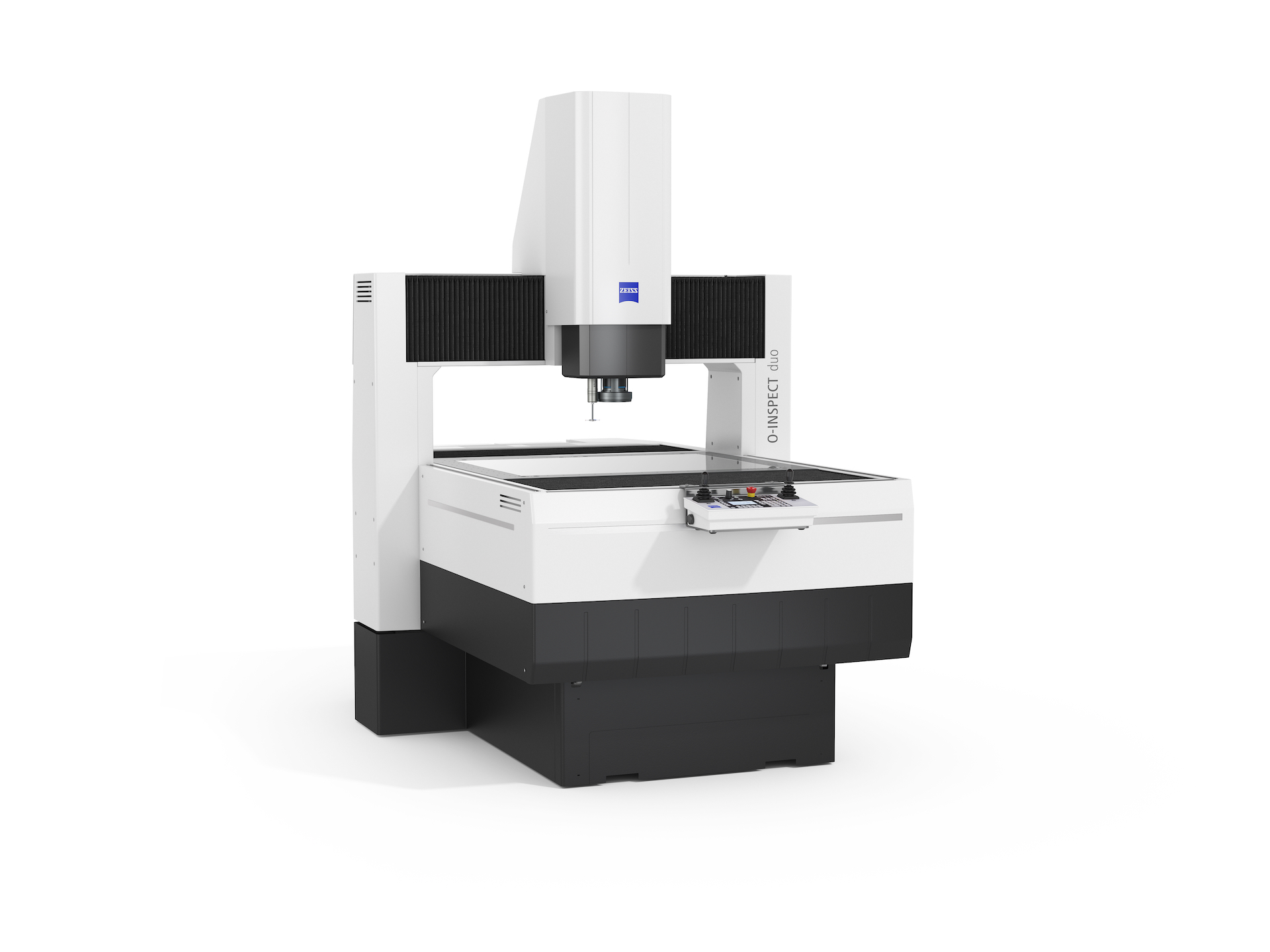

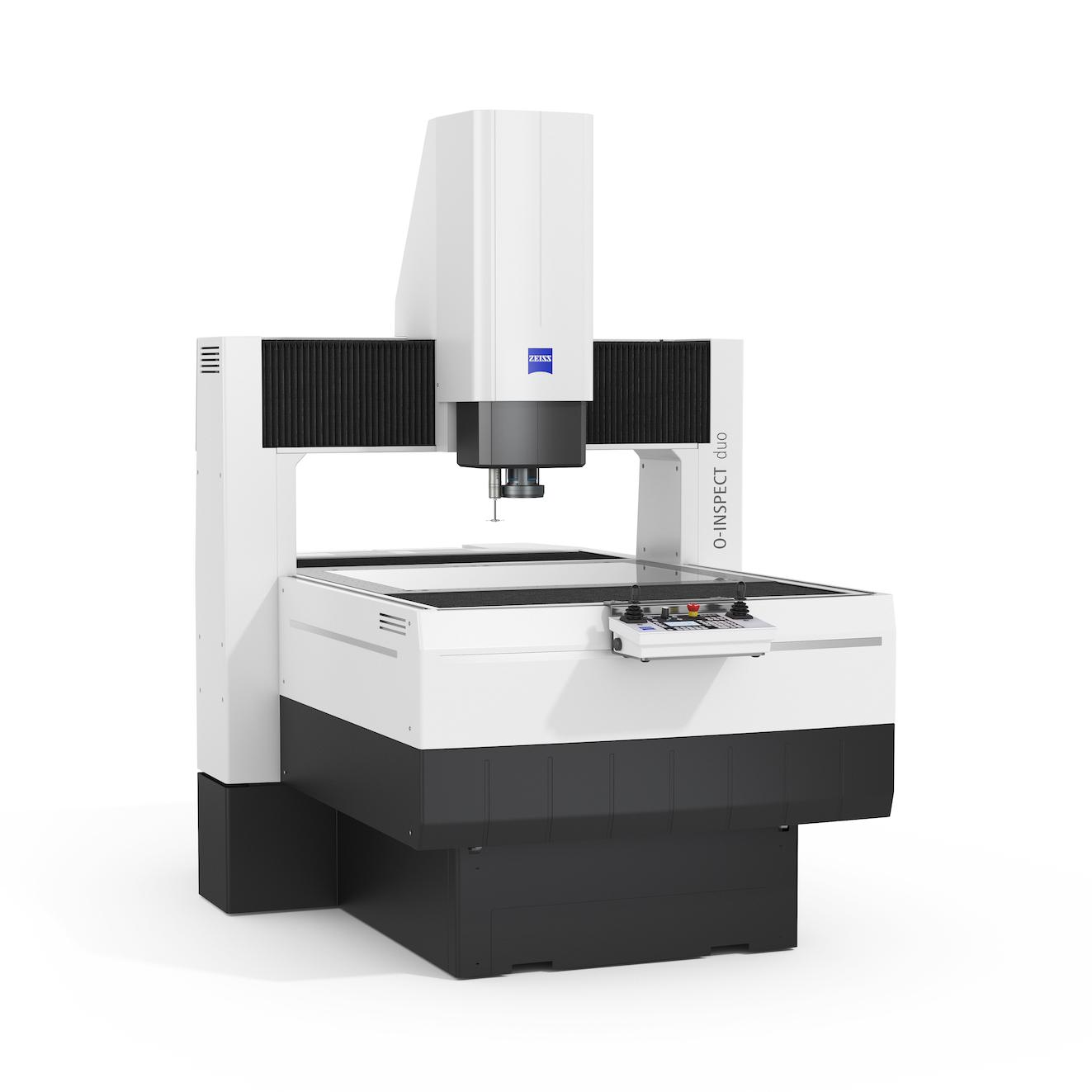

ZEISS O-INSPECT Duo

Mikroskop a súradnicový merací stroj v jednom

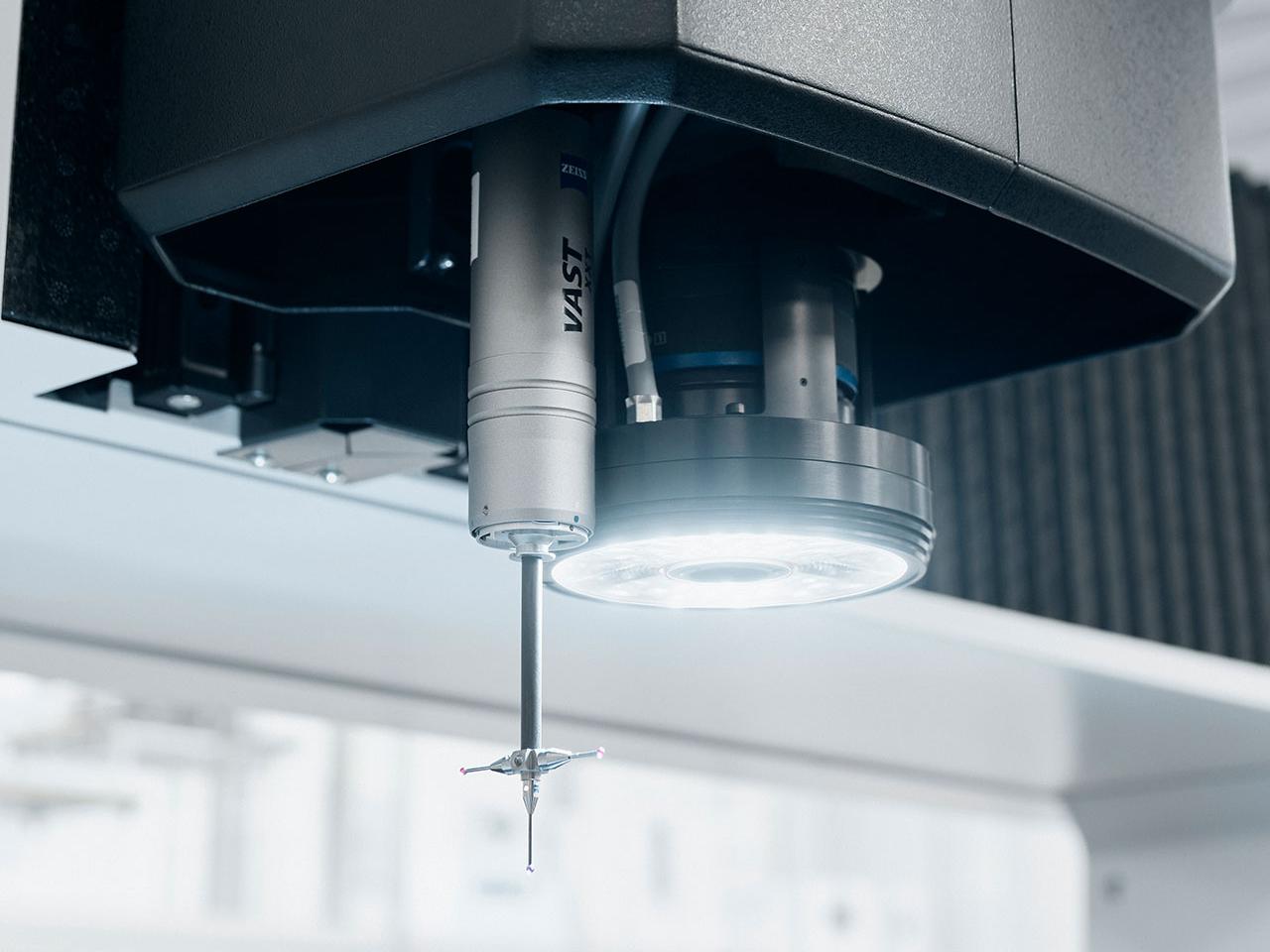

Multi-senzorová technológia

Kombinovaná optická a dotyková meracia technológia

Všetky produkty v Optical Series sú kompatibilné s dotykovým senzorom a umožňujú tak získavanie 3D dotykových dát merania okrem vysokopresných 2D optických meraní. V závislosti od modelu je dotyková snímacia hlava dostupná ako voliteľná alebo je súčasťou štandardného balíka.

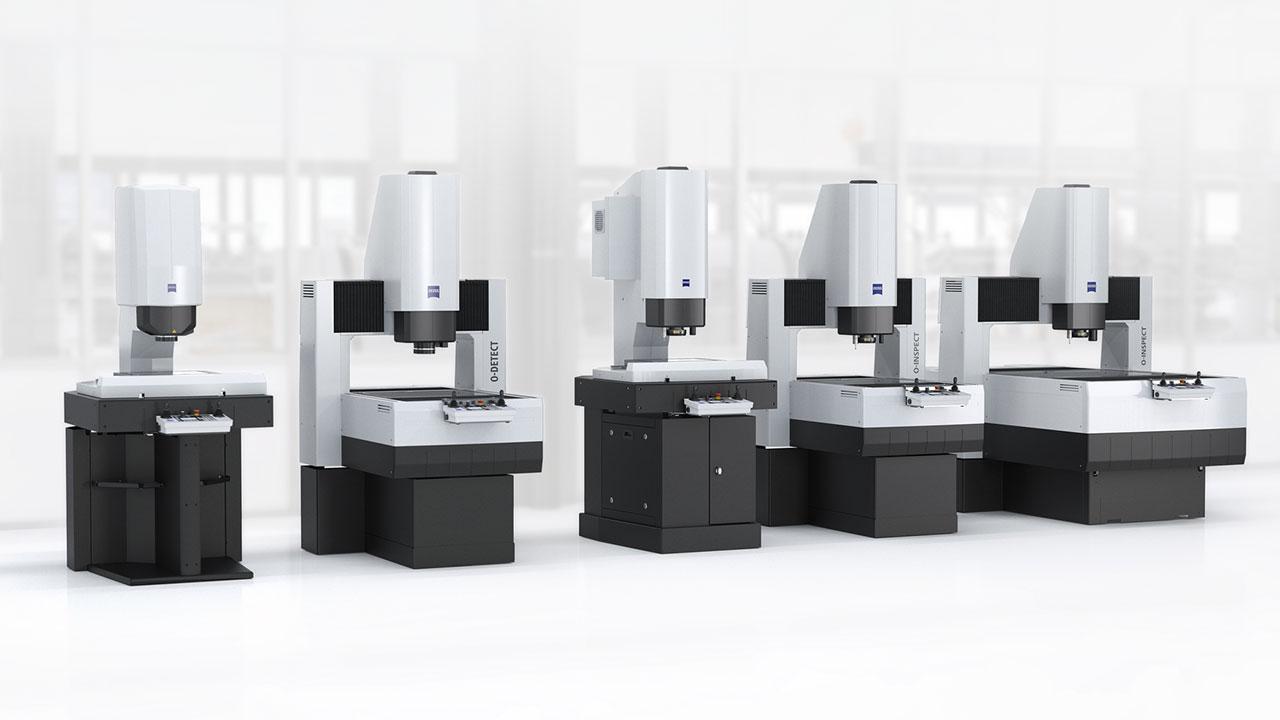

Rôzne veľkosti

Rôzne veľkosti pre rôzne požiadavky

ZEISS O-DETECT a ZEISS O-INSPECT sú dostupné v rôznych veľkostiach a sú vhodné pre širokú škálu aplikácií - od malých jemných súčastí po väčšie diely.

Technické porovnanie

	ZEISS O-DETECT	ZEISS O-INSPECT	ZEISS O-INSPECT Duo
Typ produktu	Súradnicový merací stroj	Súradnicový merací stroj	Mikroskop a súradnicový merací stroj
Merací rozsah v dm	3/2/2; 5/4/3	3/2/2; 5/4/3; 8/6/3	8/6/3
Optický senzor	ZEISS INVENTA D1	ZEISS Discovery.V12	ZEISS Discovery.V12
Kamera	5 MP čiernobiela	Standard 100 alebo scout 160 alebo scout 240 2,3 MP čiernobiela	Scout 160 c 5 MP farebná kamera
Optické zväčšenie	1,0x	Až 12x	Až 12x
Ďalšie senzory	ZEISS XDT (voliteľný)	ZEISS VAST XXT ZEISS DotScan (voliteľný)	ZEISS VAST XXT
Prehľadová kamera	Áno	Nie	Nie
Osvetlenie	8-segmentové LED prstencové svetlo s modrými a bielymi LED, koaxiálne dopadajúce svetlo a podsvietenie, difúzne prstencové svetlo (voliteľné)	8-segmentové LED prstencové svetlo s červenými a modrými LED, koaxiálne dopadajúce svetlo a podsvietenie	16-segmentové LED prstencové svetlo s bielymi LED, koaxiálne dopadajúce svetlo a podsvietenie
Presnosť od	1D: 1.6 μm + L/200 μm 2D: 1.9 μm + L/150 μm 3D: 2.4 μm + L/150μm	1D: 1.4 μm + L/250 μm 2D: 1.6 μm + L/250 μm 3D: 1.9 μm + L/250 μm	1D: 1.5 µm + L/250 µm (8/6/3) 2D: 1.8 µm + L/250 µm 3D: 2.2 µm + L/250 µm
Softvér	ZEISS CALYPSO	ZEISS CALYPSO	ZEISS CALYPSO ZEISS ZEN core
