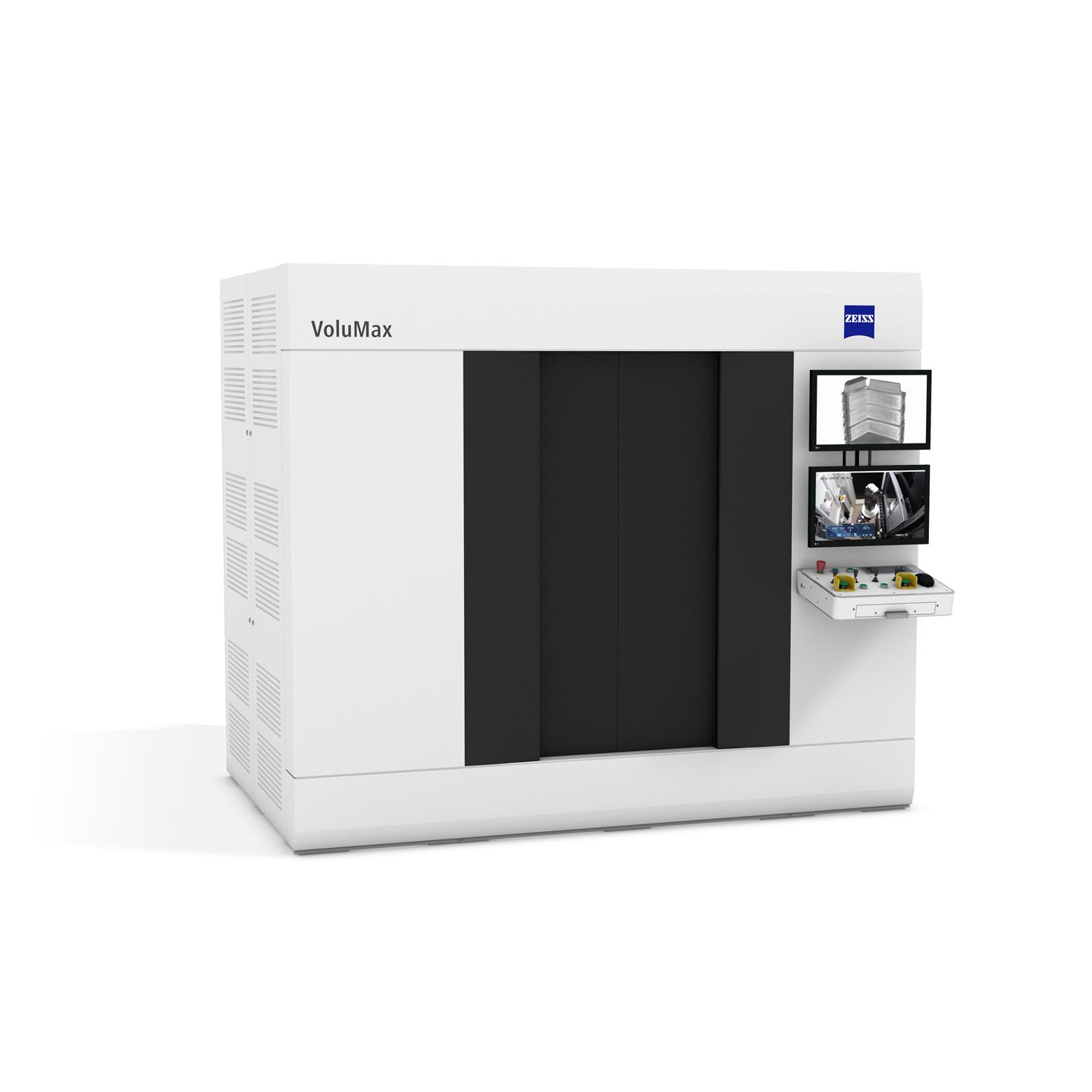

ZEISS VoluMax 9 titan

Výkonné komplexné riešenie pre efektívne pracovné postupy

ZEISS VoluMax 9 titan kombinuje výkonnú technológiu s maximálnou jednoduchosťou obsluhy. Vďaka napätiu na elektrónke 450 kV a výkonu 1 500 W ponúka CT systém výnimočnú priepustnosť a spoľahlivo odhaľuje chyby v súčastiach s vysokou hustotou aj v komplexných viacmateriálových zostavách.
Plné integrovaný softvér ZEISS INSPECT X-Ray umožňuje používateľom vykonávať viaceré úlohy, od kalibrácie skenu po generovanie reportov v jednom softvéri.

  • Spoľahlivá kontrola hustých materiálov a komplexných zostáv
  • Kompaktný dizajn zabezpečuje najefektívnejšie využitie dostupného priestoru
  • Komplexné softvérové riešenie pre bezproblémový pracovný postup
VOLUMAX 9 TITAN
Kontaktujte nás

Používateľsky prívetivý výkonný CT systém

ZEISS VoluMax 9 titan nielen kombinuje výkon 450 kV s výnimočnou jednoduchosťou obsluhy, ale je zároveň najkompaktnejším a najrobustnejším systémom svojho druhu na trhu. Jeho priestranný vnútorný priestor pojme súčasti s rozmermi až 590 x 700 mm a hmotnosťou až 60 kg, pričom 3k detektor a výkon 1 500 W ponúkajú výnimočnú priepustnosť – čo je nevyhnutné pre manipuláciu s veľkými a hustými komponentmi.

  • Obsah tretej strany je zablokovaný

    Prehrávač videí je zablokovaný na základe vašich nastavení súborov cookie. Ak chcete zmeniť toto nastavenie a prehrať video, kliknite na tlačidlo nižšie a udeľte súhlas s použitím „funkčných“ sledovacích technológií.

Výkon, kvalita a jednoduchosť obsluhy

Vaše výhody v skratke

ZEISS VoluMax 9 titan zvláda širokú škálu aplikácií s rôznymi požiadavkami na efektivitu a kvalitu. Ponúka spoľahlivý spôsob vykonávania dôsledných kontrol chýb na veľmi hustých súčastiach v mnohých priemyselných odvetviach.

S plne integrovaným softvérom ZEISS INSPECT X-Ray môžu používatelia vykonávať rôzne úlohy, od kalibrácie skenu po generovanie reportov. Dokonca aj pre začiatočníkov v prevádzke priemyselných počítačových tomografov tento softvér zabezpečuje riadený pracovný postup počas celého procesu a poskytuje vynikajúce výsledky pri kontrole chýb a kontrole jednotlivých komponentov zostavy. Jeho rôzne funkcie uľahčujú určenie stavu hlavných röntgenových komponentov, identifikáciu správnych parametrov CT skenu, získanie rekonštruovaného objemu, okamžité získanie 3D pohľadov a vykonanie kľúčových vyhodnotení.

  •

    Kompaktný inteligentný dizajn

    Malé rozmery stroja, ovládací panel integrovaný do skrinky a vylepšený pohybový systém prispievajú k vynikajúcej flexibilite. Keďže sú generátory vstavané priamo do systému, nevyžadujú žiadny dodatočný priestor. Tento kompaktný, avšak priestranný systém dokáže spracovať súčasti s rozmermi až 590 x 700 mm, čo zabezpečuje najefektívnejšie využitie dostupného priestoru.

  •

    Robustné riešenie

    Aj vo veľmi náročných prevádzkových prostrediach kombinuje tento robustný systém dlhú životnosť s minimálnym prestojom. Generátor aj pohybový systém sú vyvinuté a vyrábané spoločnosťou ZEISS, čo zdôrazňuje záväzok ku komponentom najvyššej kvality a zvyšovaniu produktivity vo všetkých smeroch.

  •

    Vynikajúci servis ZEISS

    ZEISS ponúka množstvo vynikajúcich hardvérových a softvérových služieb, ktoré si udržiavajú nízke nároky na údržbu a zároveň poskytujú rýchlu podporu vždy, keď je potrebná. V 25 krajinách sú tímy servisných technikov a školiteľov hovoriacich príslušným materinským jazykom, pripravené na nasadenie.

  • Rýchla návratnosť investícií

    Vďaka výkonnej röntgenke a detektoru s veľmi citlivým scintilátorom sa čas cyklu skracuje na minimum. Rýchlejšie skeny, robustný dizajn a vysoké štandardy kvality umožňujú rýchlu návratnosť investícií pre používateľov systému ZEISS VoluMax 9 titan.

  •

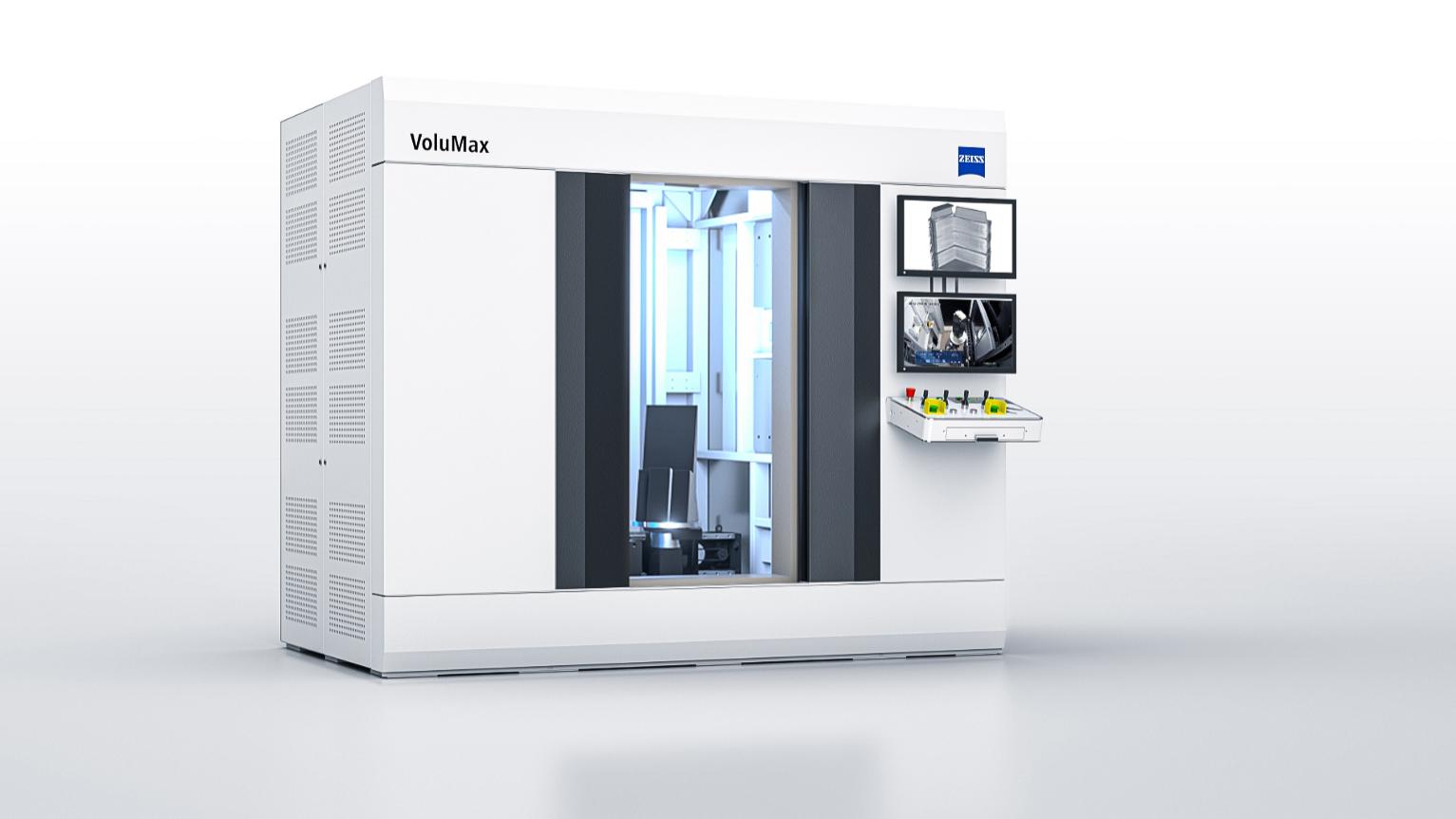

    Jednoduché nakladanie

    Široké elektronické posuvné dvere umožňujú jednoduchú manipuláciu s veľkými súčasťami, zatiaľ čo automatické polohovanie osí uľahčuje nakladanie a vykladanie. Táto ergonomická prevádzka zvyšuje komfort a jednoduchosť obsluhy.

  •

    Bezpečnosť používateľa

    Navrhnutý v súlade s vysokými bezpečnostnými štandardmi a kvalitou komponentov, ktoré sú neodmysliteľne spojené so značkou ZEISS, tento stroj umožňuje bezpečnú a jednoduchú používateľskú skúsenosť.

Presné procesy v náročných priemyselných odvetviach

Prehľad typických aplikácií

  • NEV

    Batériový modul

    ZEISS VoluMax 9 titan vykonáva vysoko spoľahlivé kontroly viacmateriálových zostáv, ako sú napríklad batériové moduly. Odstránením artefaktov tvrdnutia lúča zabezpečuje kvalitnejšie a rýchlejšie skeny s lepšou detegovateľnosťou.

  • NEV

    Stator

    Používatelia benefitujú z krátkych časov skenovania 10 až 15 minút, rozlíšenia približne 100 μm, nízkeho šumu a redukovaných artefaktov. ZEISS VoluMax 9 titan je vynikajúce komplexné riešenie na detekciu pórovitosti zváracích oblastí v procese zabezpečenia kvality statorov. V kombinácii s voliteľným segmentačným softvérom ZADD na automatizovanú detekciu pórov v kolíkoch založenú na umelej inteligencii poskytuje ZEISS VoluMax 9 titan neprekonateľnú jednoduchosť obsluhy a stabilitu kritických pórov.

  • Letectvo a kozmonautika

    Lopatky

    ZEISS VoluMax 9 titan poskytuje vysoké napätie a výkon nevyhnutné na kontrolu hustých materiálov. Umožňuje analýzu chýb vnútorných štruktúr v každej fáze a spoľahlivo deteguje pórovitosť v súčastiach, ako sú lopatky turbín alebo ventilátorov.

  • Elektronika

    Motor ventilátora

    Keď ide o kontrolu komplexných viackovových zostáv, ZEISS VoluMax 9 titan ponúka spoľahlivosť, ktorú potrebujete. Je schopný rozpoznať medené drôty v motore a jasne deteguje aj iné komponenty - a to s dobrou kvalitou rozlíšenia.

Okrem užívateľsky prívetivej obsluhy je kompaktný a robustný systém ZEISS VoluMax 9 titan vybavený ďalšími funkciami, ktoré zabezpečujú vysokú úroveň výkonu. Kliknutím na modré bodky na obrázku nižšie získate ďalšie informácie o výhodách produktu.

Výhody produktu

Špičkový výkon na linke a v laboratóriu kvality
450 kV röntgenka

Výkon 1 500 W poskytuje priepustnosť potrebnú na skenovanie veľkých hustých súčastí a dosiahnutie krátkych cyklov.
Pomer objemu systému/súčasti

Elegantný a zároveň priestranný, s priestorom pre súčasti s rozmermi až 590 x 700 mm – ako sú batériové moduly alebo lopatky ventilátora
3k detektor

S rozlíšením 3 072 x 3 072 px garantuje plochý panelový detektor projekcie vo vysokom rozlíšení pre vysokopresnú analýzu.
Kompaktné rozmery

S rozmermi iba 2 750 x 2 350 x 1 750 mm (vrátane generátorov) sa najkompaktnejší systém vo svojej triede zmestí takmer do akéhokoľvek prevádzkového prostredia.
Ovládací panel na skrini

Ovládací panel integrovaný do skrinky systému zvyšuje jednoduchosť používania a šetrí priestor, pretože nie je potrebný ďalší stôl.
Softvérová integrácia

Perfektná interakcia s ZEISS INSPECT X-Ray zabezpečuje úplné pokrytie všetkého od kalibrácie po reportovanie.
Kvalita dát

Automatizovaný proces 3D skenovania a algoritmy následného spracovania softvéru zabezpečujú vysokú kvalitu dát, čo umožňuje presnú analýzu.

Flexibilita a automatizácia s ZEISS INSPECT X-Ray

Ako komplexné riešenie ZEISS INSPECT X-Ray spravuje prevádzku systému, rekonštrukciu CT objemu, vyhodnotenie a zaznamenávanie dát. Jednoduchosť obsluhy systému umožňuje širokému spektru operátorov, od výskumu a vývoja po výrobu, dosiahnuť novú úroveň flexibility.

Viac

Technické dáta

Rozmery (Š x V x H)

2 750 mm x 2 350 mm x 1 750 mm

Hmotnosť systému

13 500 kg

Napätie elektrónky

450 kV, 3,3 mA

Rozstup pixelov

139 μm

Plochý panelový detektor

3 072 x 3 072 px

Max. veľkosť dielu

Ø 590 x 700 mm

Max. hmotnosť súčasti

60 kg

Oblasti použitia:
Batériové moduly, statory, lopatky, elektrické zostavy


Funkcie kontroly:
Nedeštruktívna kontrola a zabezpečenie kvality hustých materiálov
