ZEISS CALYPSO​

Možnosti softvéru ZEISS CALYPSO

Jednoduché rozšírenie softvéru

ZEISS CALYPSO je váš univerzálny softvér pre rozmerovú metrológiu, ktorý meria štandardné geometrie ľahko, rýchlo a spoľahlivo. Spoločnosť ZEISS ponúka rad možností - softvérových modulov pre špeciálne aplikácie a meracie úlohy, ktoré rozširujú ZEISS CALYPSO. Chcete merať charakteristiky súvisiace s krivkami? Alebo jednoducho vytvoriť kontrolné plány offline? K tomu môžete využiť jednu alebo viac možností. Môžete si ich dokúpiť k softvéru ZEISS CALYPSO a prispôsobiť tak softvér vašim individuálnym požiadavkám na meranie.

  • Prispôsobenie vašim potrebám
  • Ešte výkonnejšie
  • Automatizované procesy

Všeobecné možnosti

Zistite, ako môžete zlepšiť výkon softvéru ZEISS CALYPSO a zvýšiť produktivitu.

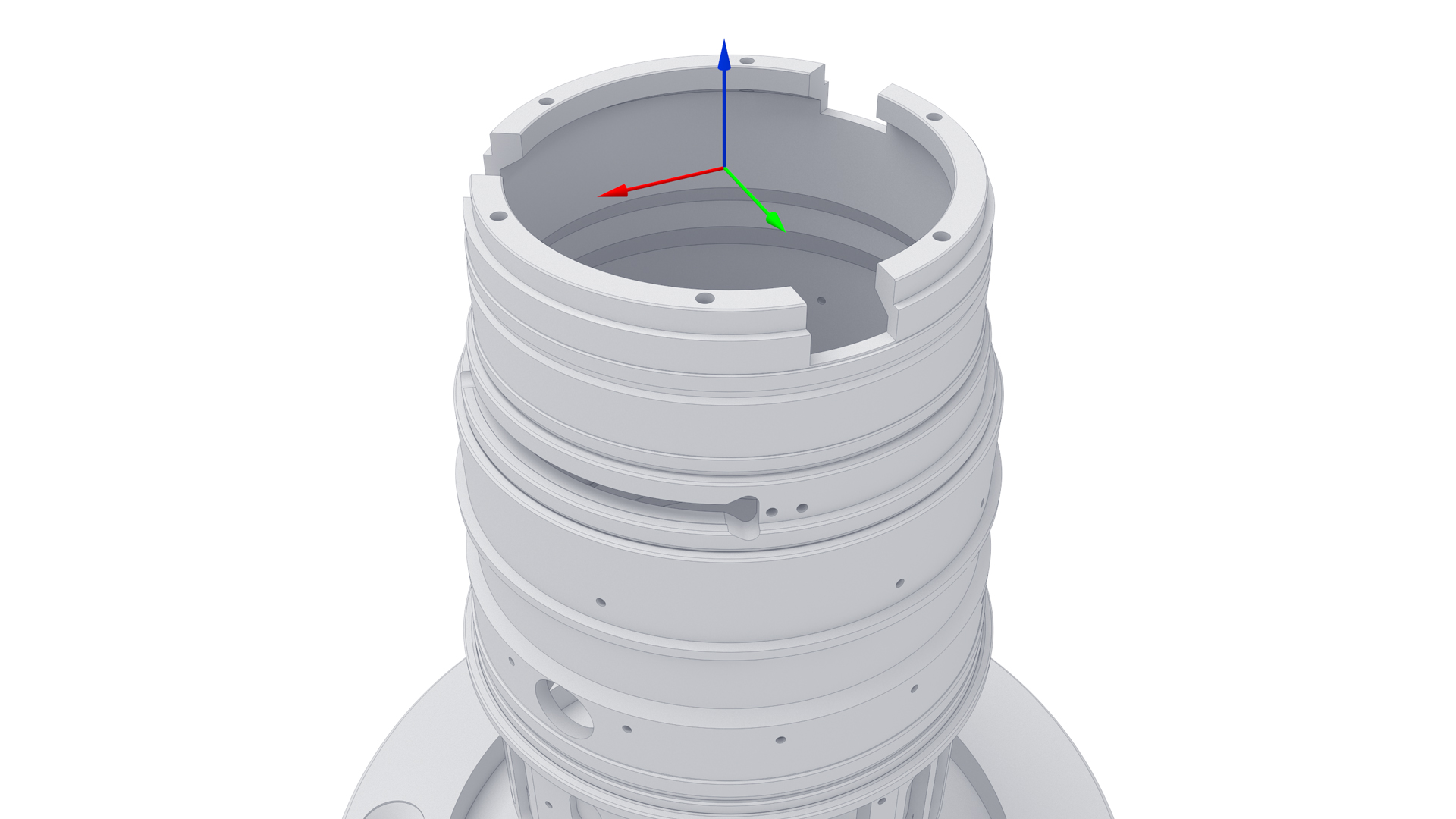

ZEISS CALYPSO Planner

ZEISS CALYPSO Planner

S ZEISS CALYPSO planner môžete vytvárať plány meraní offline. Váš merací stroj je tak voľný na iné úlohy.



S touto softvérovou možnosťou môžete vytvárať kompletné CNC plány meraní na pracovnej stanici vzdialenej od súradnicového meracieho stroja. Výhoda pre vás: Plány meraní vytvorené pomocou CALYPSO planner je možné kedykoľvek otvoriť a spustiť priamo na súradnicovom meracom stroji. Výhoda: Súradnicový merací stroj nie je blokovaný na programovanie a môže sa používať na meranie. Celková priepustnosť procesu je tak zachovaná a vaša produktivita sa zvyšuje.

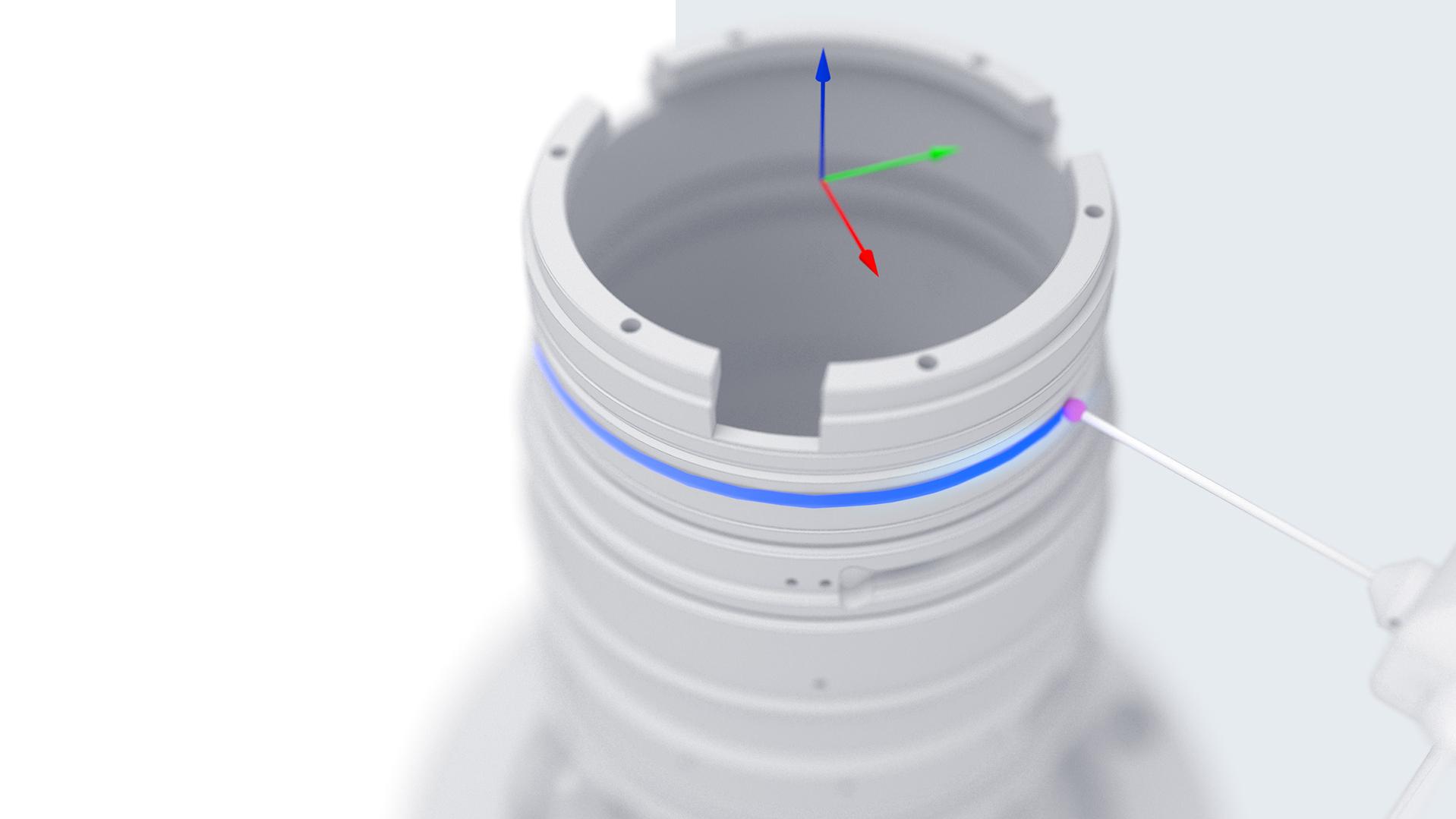

ZEISS CALYPSO simulation

ZEISS CALYPSO simulation

Možnosť ZEISS CALYPSO simulation umožňuje simulovať kompletný merací program, vrátane dráh pohybu súradnicového meracieho stroja. Plány meraní je tak možné optimalizovať bez pripojenia k meraciemu stroju. Vizualizácia v okne CAD pomáha používateľom zistiť, či je potrebné zmeniť poradie merania alebo konfiguráciu snímačov, aby sa dosiahli lepšie výsledky v kratšom čase.



CAD simulácia zahŕňa prostredie súradnicového meracieho stroja a pracovný priestor na ňom. Kritické situácie, ako sú kolízie, tak možno identifikovať a vopred eliminovať.

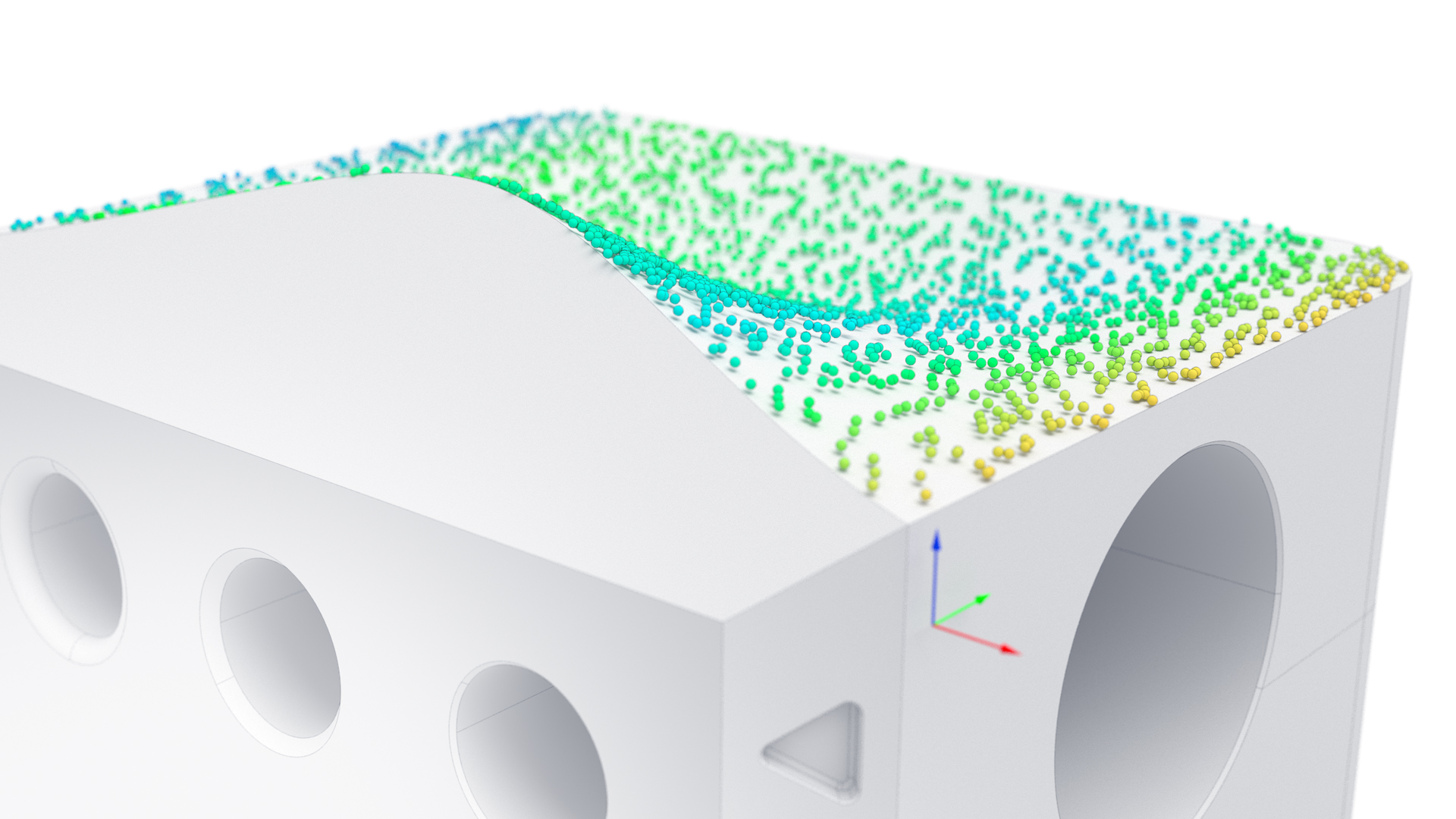

ZEISS CALYPSO freeform

ZEISS CALYPSO freeform

ZEISS CALYPSO freeform je softvérová možnosť na meranie, kontrolu a analýzu súčastí s neštandardnou 3D geometriou a vykonávanie analýzy plôch.

Vypočítava vzdialenosť medzi meracími bodmi a CAD modelom. Výsledky merania možno použiť na zobrazenie rozdielov medzi nominálnymi a meranými plochami. ZEISS CALYPSO poskytuje zdokonalený matematický algoritmus pre ešte lepší výkon. Výsledky merania sú teraz k dispozícii 20-krát rýchlejšie ako predtým.

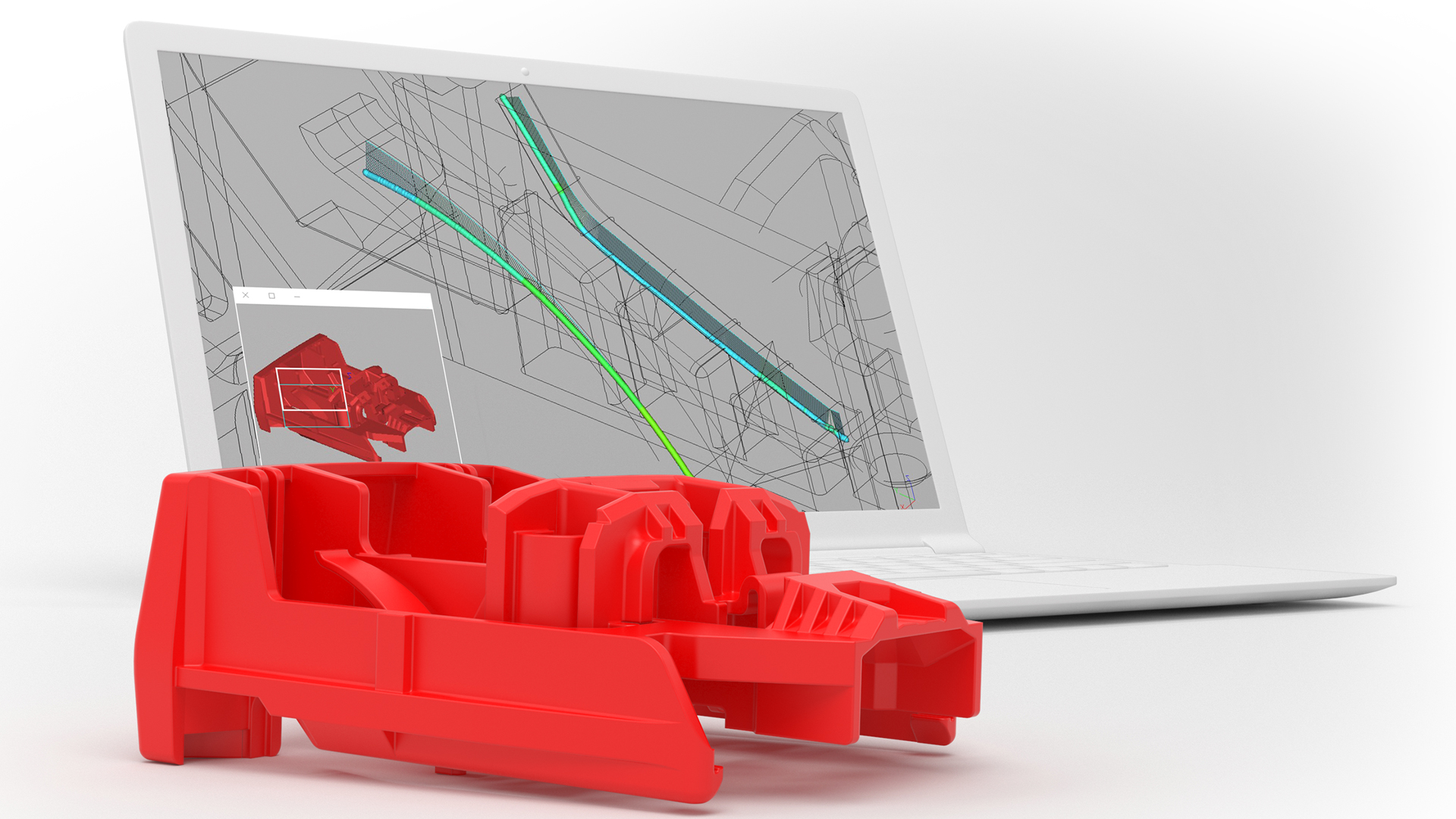

ZEISS CALYPSO curve

ZEISS CALYPSO curve

S možnosťou ZEISS CALYPSO curve možno merať a vyhodnocovať 2D krivky (priesečník na rovine), 3D krivky (priesečník na valci alebo na všeobecnej tvarovej ploche), zdvihové krivky, známe a neznáme kontúry a krivky symetrie. Môžu byť tiež určované rôzne parametre súvisiace s krivkou, napríklad sklon krivky, zdvih krivky, vzdialenosť kriviek, rozmer krivky, dĺžka krivky, plošný obsah, rýchlosť a zrýchlenie.

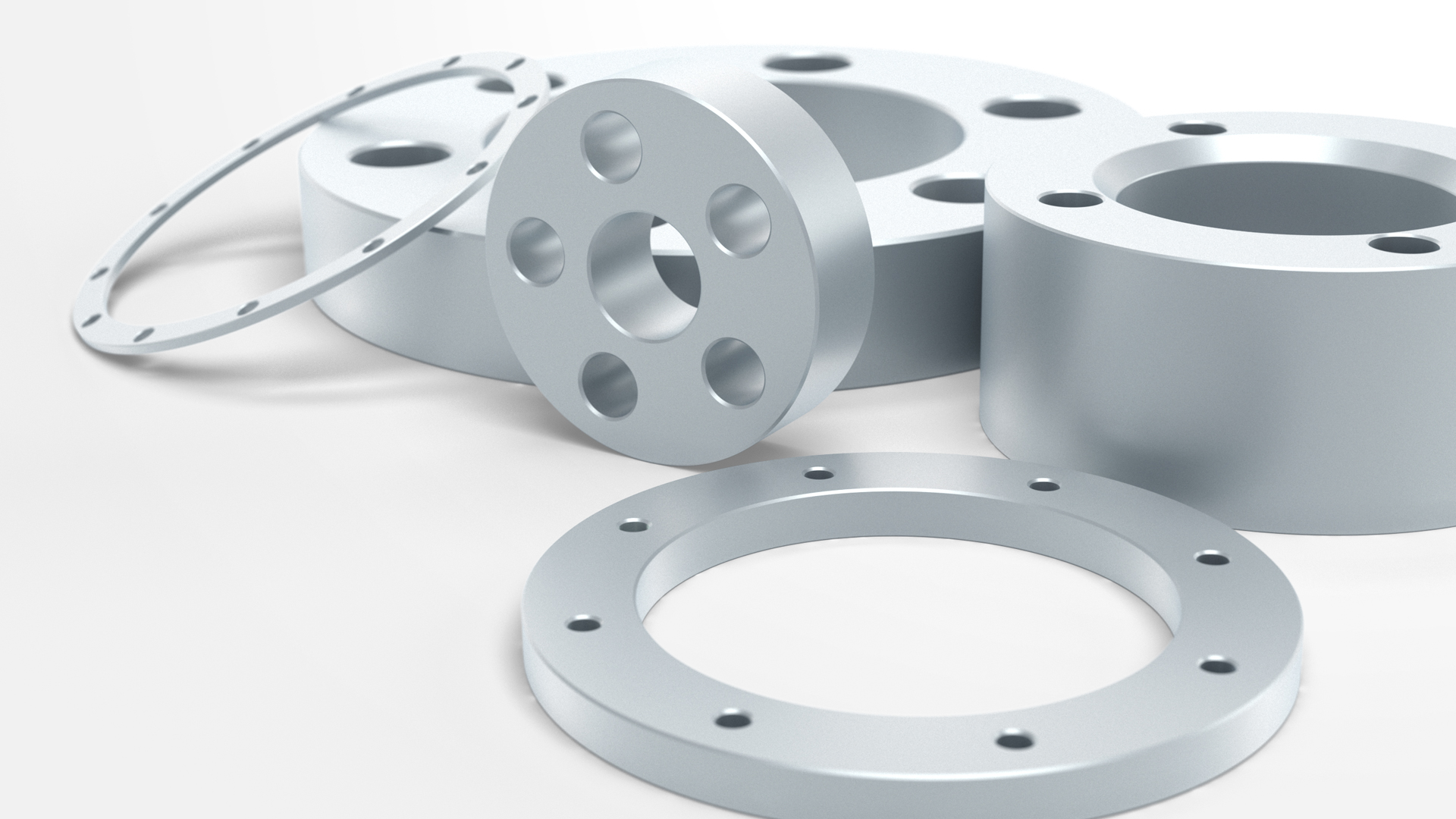

ZEISS CALYPSO PCM

ZEISS CALYPSO PCM

ZEISS CALYPSO PCM (Parameter-Coded Measurement) výrazne skracuje čas merania súčastí z rovnakej skupiny.
Táto softvérová možnosť je ideálna pre výrobcov, ktorí vyrábajú súčasti podobné tvarom, funkciou a výrobným procesom, ktoré sa líšia len niekoľkými rozmermi. S CALYPSO PCM už nie je potrebné vytvárať plán merania pre každú súčasť v skupine. Vďaka tomu môžete pri celkovom procese programovania skupiny súčastí ušetriť čas.

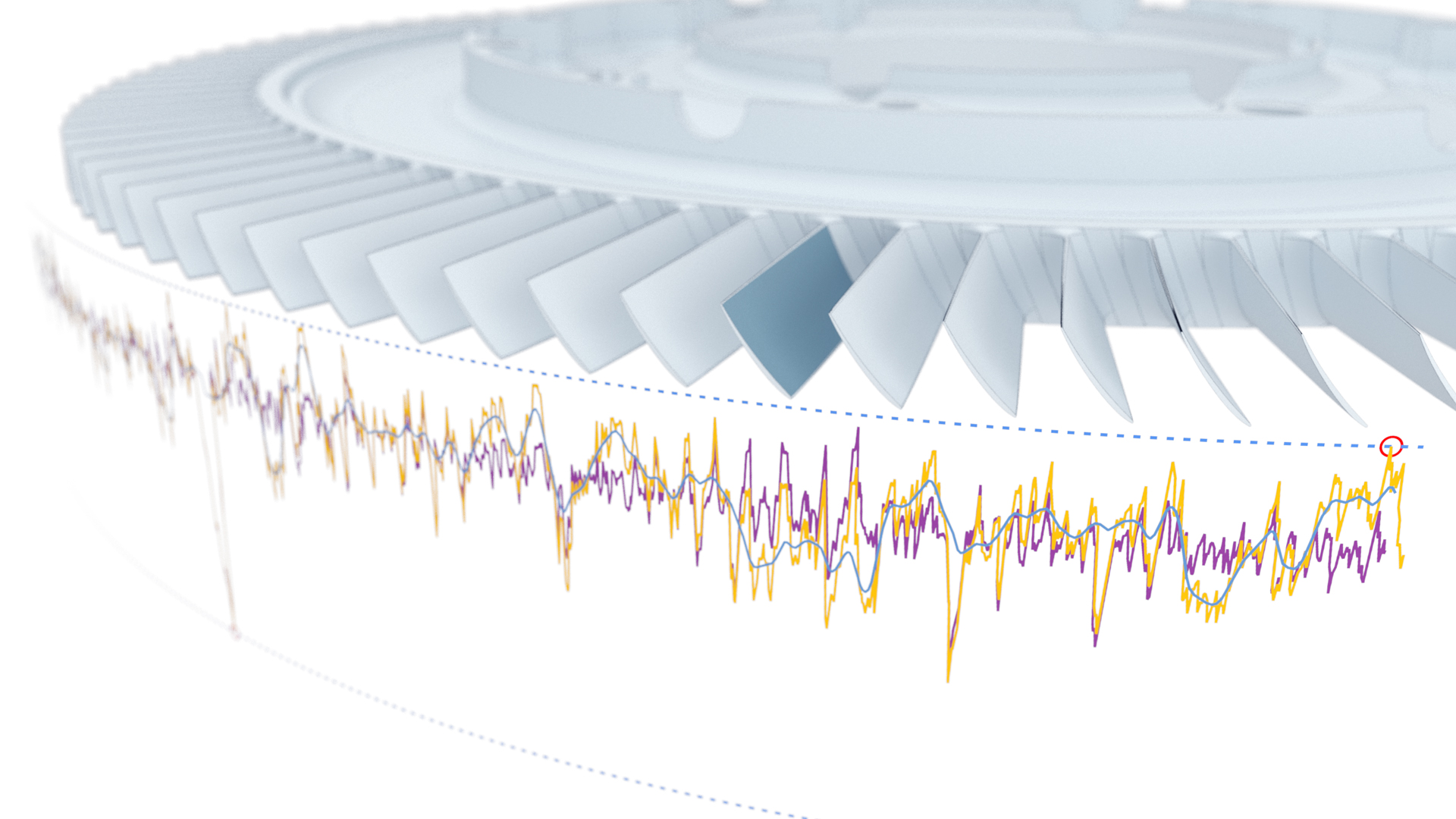

ZEISS CALYPSO roughness

ZEISS CALYPSO roughness

ZEISS CALYPSO roughness je softvérová možnosť na stanovenie a grafické zobrazenie parametrov drsnosti v závislosti od zvolených parametrov.
Kompletná integrácia merania drsnosti zabezpečuje, že v jednom meraní zmeriate všetky charakteristiky vašej súčasti - plne v súlade s normami.

Zvýšenie výkonu

Vieme, že je vždy potrebné urýchliť výrobu a zvýšiť efektivitu a produktivitu. Nasledujúce možnosti softvéru ZEISS CALYPSO vás v tom podporujú:
  • ZEISS CALYPSO VAST probing

    ZEISS CALYPSO VAST probing umožňuje výrazne skrátiť čas merania jednotlivých bodov s vysokou presnosťou a rýchlu detekciu jednotlivých bodov.

  • ZEISS CALYPSO VAST navigator

    Vylepšené skenovacie operácie dotykových meracích strojov radu VAST vďaka zvýšeniu presnosti a výraznému skráteniu času merania kruhových dráh.

  • ZEISS CALYPSO VAST performance

    Zjednodušené programovanie a zvýšenie rýchlosti skenovania nespojitých dráh bez straty presnosti. Pre oficiálne tanierikové adaptéry ZEISS je tiež k dispozícii rýchlejšia výmena konfigurácií snímačov pri CNC priebehu.

  • ZEISS CALYPSO dynamic planning

    ZEISS CALYPSO dynamic planning je softvérová možnosť, ktorá lepšie prispôsobuje potreby výroby kontrole kvality. To prináša významnú úsporu času a vyššiu efektivitu. Dynamické plánovanie vytvorí poradie kontrolovaných dielov a upravuje rozsah merania na základe pravidiel z riešení MES/CAQ alebo softvéru ZEISS PiWeb.

  • ZEISS CALYPSO pallet optimizer

    Táto softvérová možnosť znižuje počet výmien senzora a konfigurácií snímačov počas paletového merania. CALYPSO pallet optimizer optimalizuje poradie merania všetkých charakteristík na palete pre senzory alebo snímačové konfigurácie.

Automatizácia

Zvýšte vašu produktivitu
  • ZEISS CALYPSO basic automation

    S touto softvérovou možnosťou možno meracie zariadenie ZEISS ľahko integrovať do čiastočne alebo plne automatizovaných výrobných procesov.

  • ZEISS CALYPSO FACS

    FACS je softvér na správu úloh/SCADA, ktorý koordinuje a automatizuje celý proces merania a kontroly - ideálny pre zložité výrobné procesy.

  • ZEISS CALYPSO barcode reader

    S touto softvérovou možnosťou nie je potrebné manuálne vyberať plán merania ani zadávať parametre protokolu kontrolovanej súčasti.

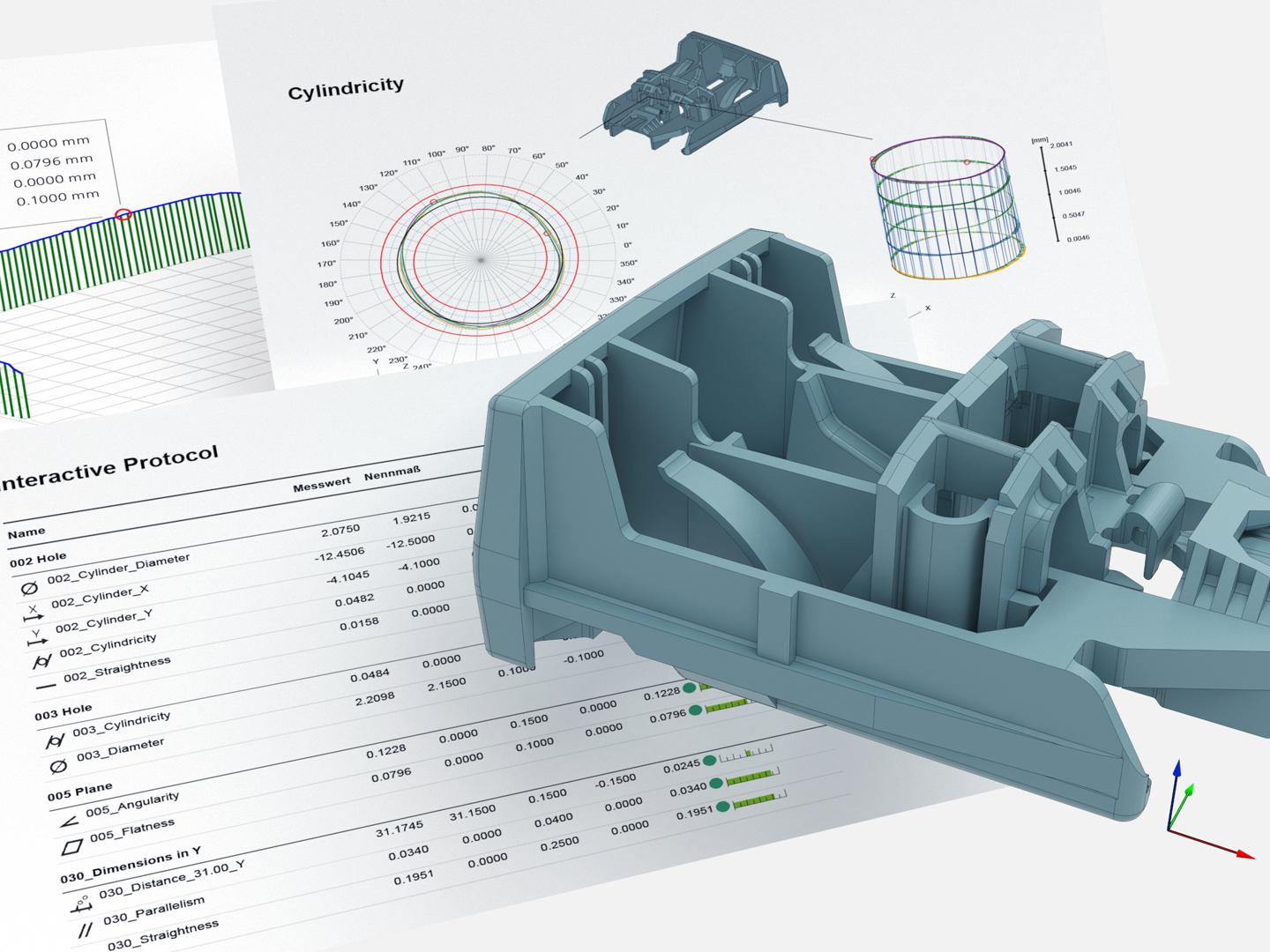

Reporting

Softvérové možnosti na optimalizáciu reportov

Táto softvérová možnosť je externá verzia ZEISS PiWeb reporting s mnohými ďalšími funkciami, štatistickou analýzou a rozšírenou databázou na optimalizované generovanie reportov.
Výsledky merania zo softvéru ZEISS CALYPSO sa tiež dajú exportovať vo formáte kompatibilnom s Q-DAS alebo QIF.

CAD rozhranie

Použitie CAD dát špecifických pre výrobcu

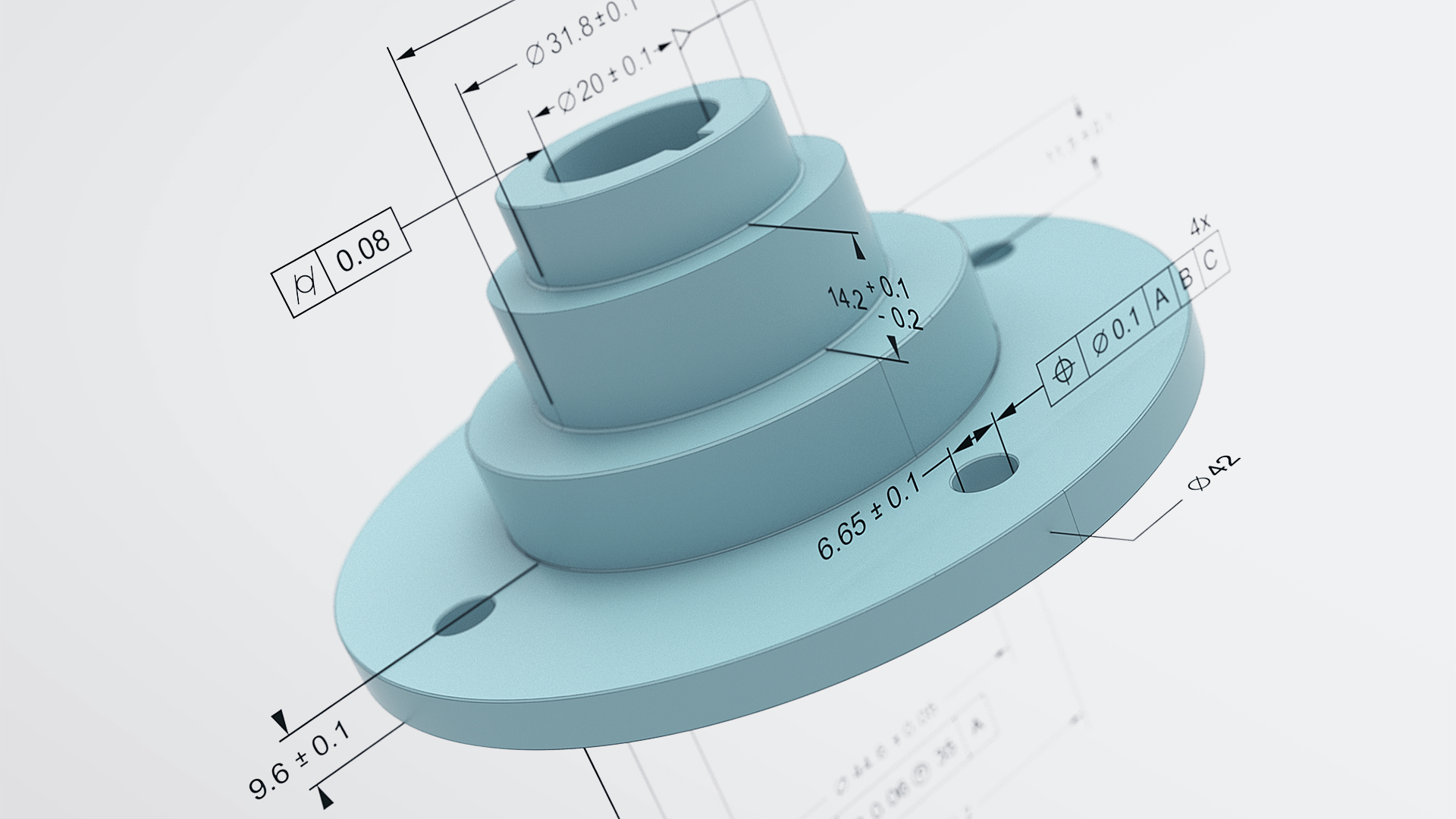

ZEISS CALYPSO CAD converter

ZEISS CALYPSO CAD converter

ZEISS CALYPSO ponúka dve kategórie CAD konvertorov. Štandardné rozhrania umožňujú softvéru ZEISS CALYPSO importovať neutrálne typy CAD súborov, ako sú QIF MBD, STEP alebo IGES. Priame rozhrania umožňujú ZEISS CALYPSO načítať CAD súbory špecifické pre výrobcu. Najdôležitejšími výhodami CAD konvertorov je dostupnosť všetkých funkcií v ZEISS CALYPSO na prácu s CAD súborom.

Nové funkcie pre lepší výkon: ZEISS CALYPSO 2024

Nová verzia

Spoločnosť ZEISS vyvíja softvér ZEISS CALYPSO nepretržite už viac ako 25 rokov, vždy so zameraním na požiadavky svojich zákazníkov. Softvér je vždy na najvyššej technologickej úrovni z hľadiska dizajnu, výroby a zabezpečenia kvality. Napríklad ZEISS CALYPSO 2024 vyniká vylepšenou automatickou analýzou chýb, optimalizovanými pracovnými postupmi optických súradnicových meracích strojov, zlepšenou použiteľnosťou a aktualizovanými vyhodnoteniami ISO/ASME-GPS.
