ZEISS Skenovacie elektrónové mikroskopy pre priemysel:

ZEISS Skenovacie elektrónové mikroskopy pre priemysel:

Odhaľte neviditeľné.
Skenovacie elektrónové mikroskopy ZEISS
Kontakt

SEM prístroje od ZEISS pre priemysel: Portfólio skenovacej elektrónovej mikroskopie

Spoločnosť ZEISS ponúka so svojimi skenovacími elektrónovými mikroskopmi široké portfólio systémov na rôzne aplikácie v oblasti priemyselného zabezpečenia kvality a analýzy porúch.

Viac informácií, viac možností.​ Analýzy SEM pre priemysel.

Skenovacia elektrónová mikroskopia (SEM) sa používa na mimoriadne presnú analýzu mikroštruktúry komponentov s výbornou hĺbkou ostrosti a vyšším rozlíšením. Táto metóda generuje snímky povrchu vzorky s veľmi vysokým zväčšením. Na SEM je navyše možné vykonávať energeticky disperznú röntgenovú spektroskopiu (EDS), čo umožňuje stanoviť chemické zloženie materiálov.

Riešenia pre vaše potreby​

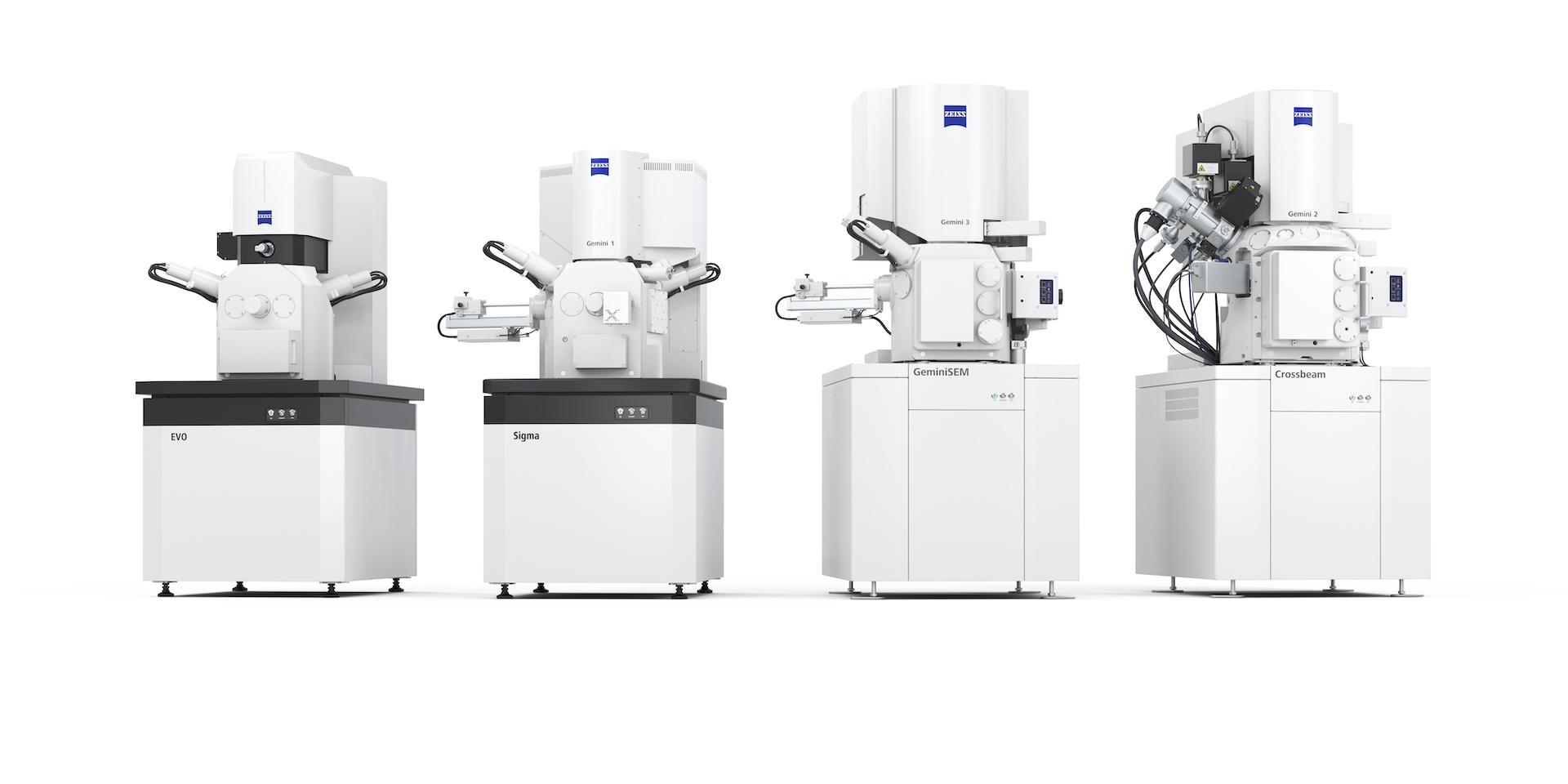

Rad skenovacích elektrónových mikroskopov ZEISS (SEM)

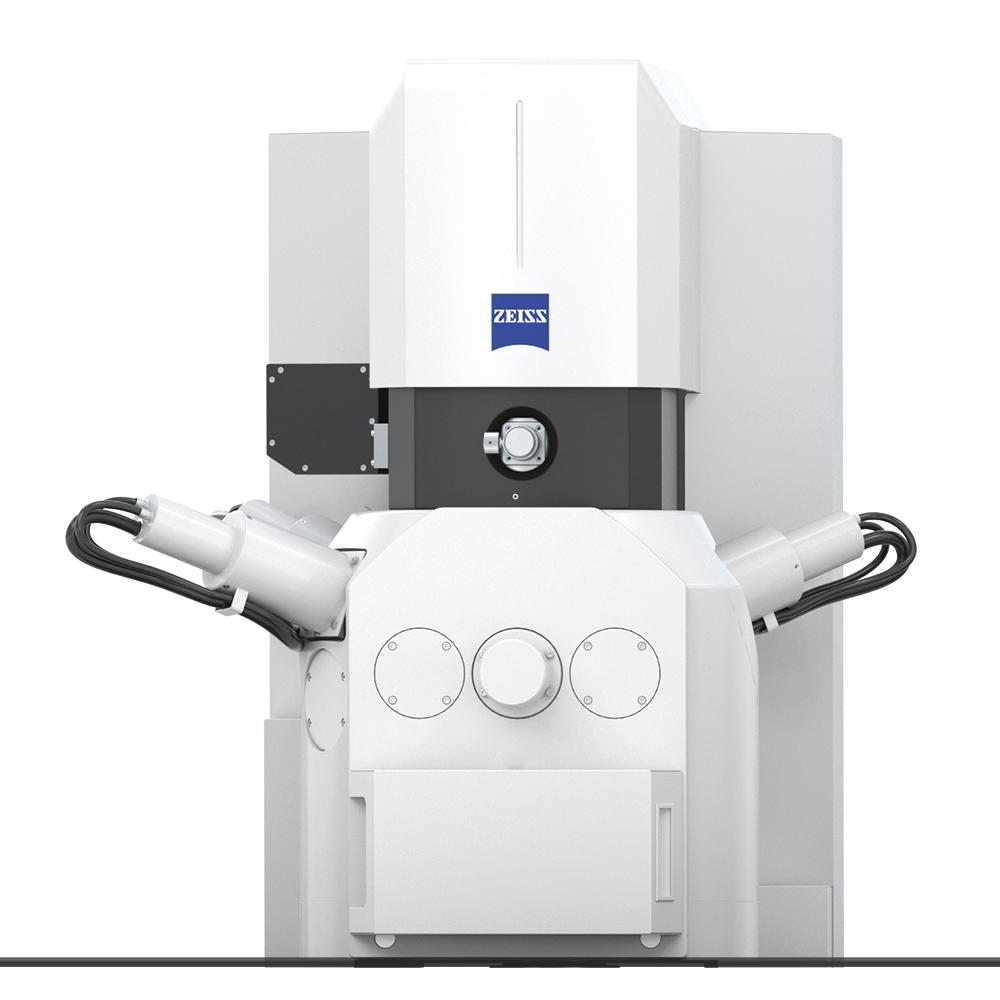

Rodina ZEISS EVO Štandardný vstupný systém

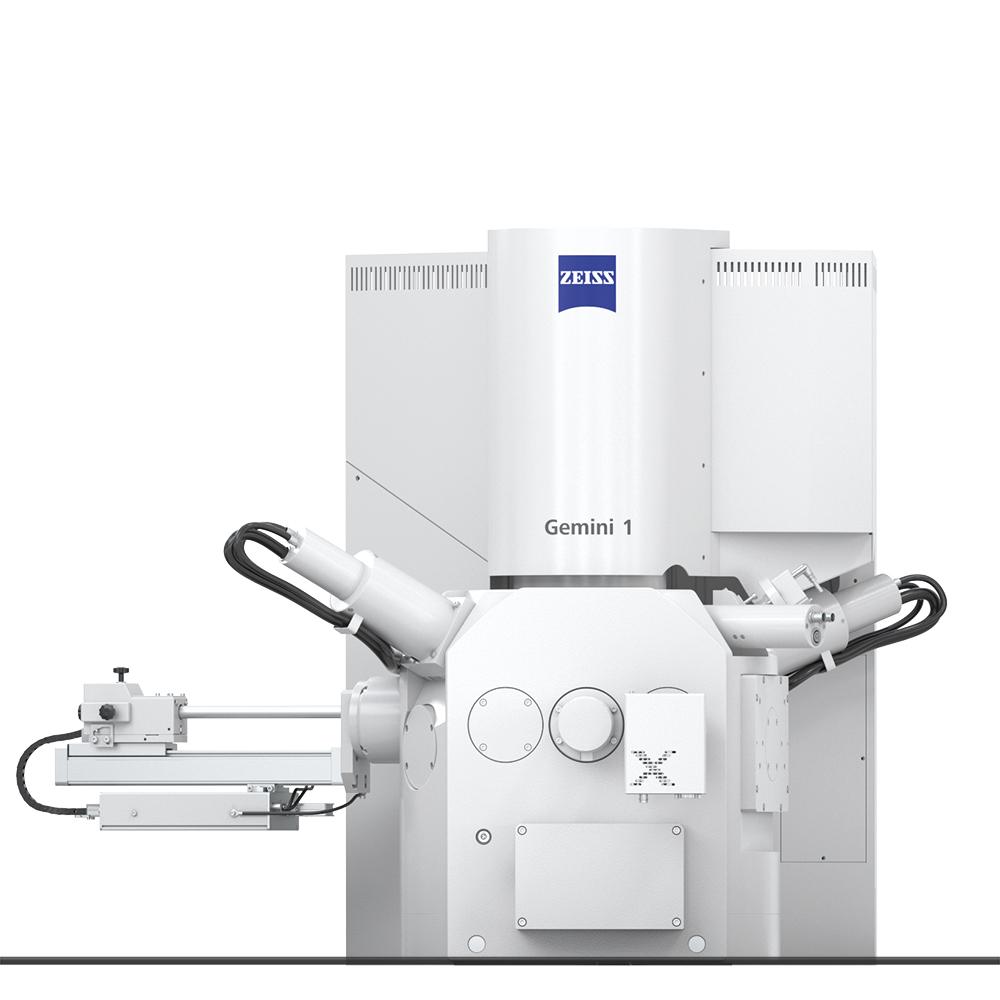

Rodina ZEISS Sigma Pokročilý systém

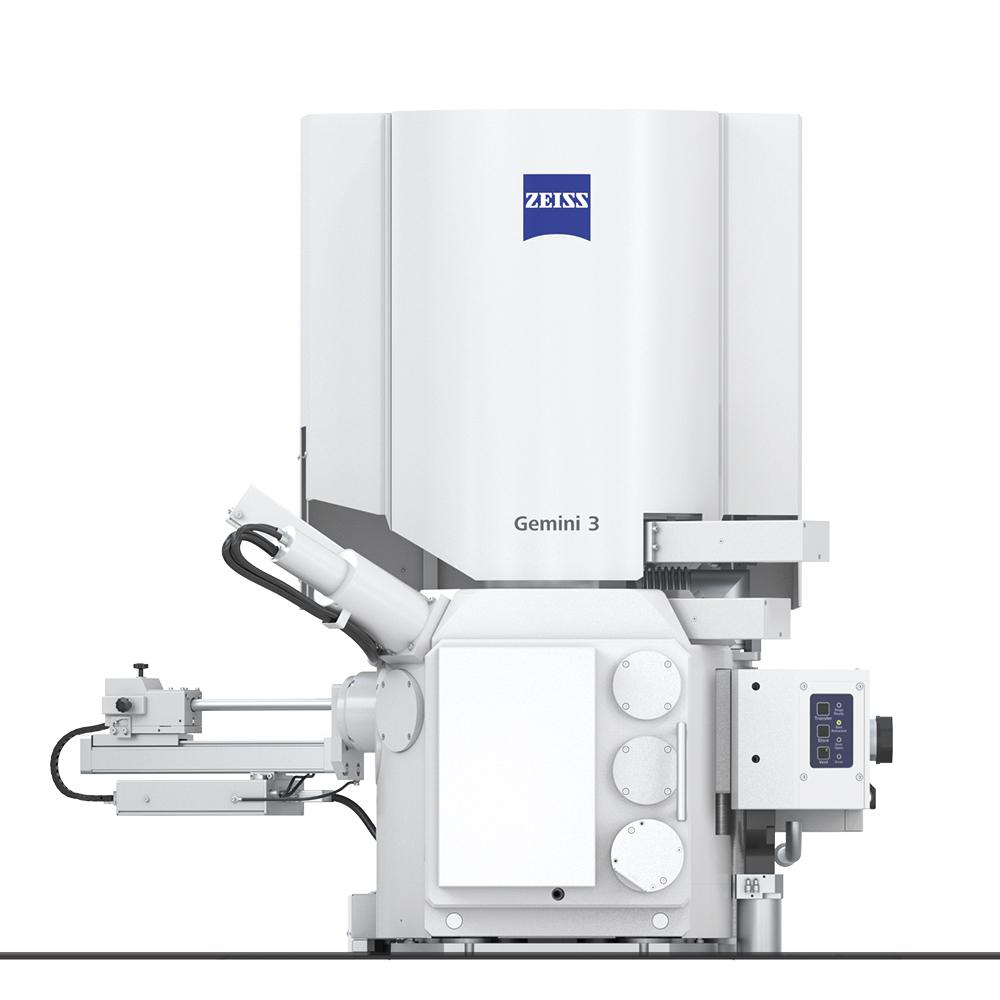

Rodina ZEISS GeminiSEM Špičkový systém

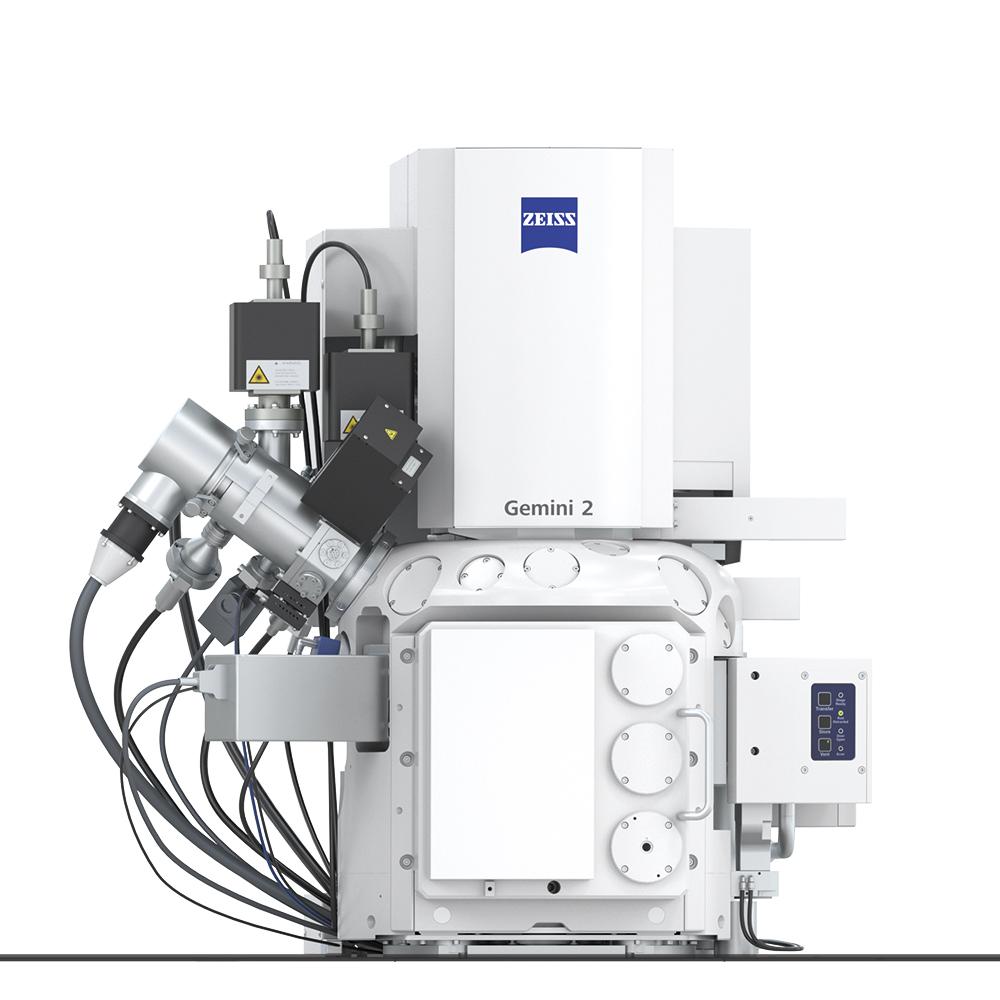

Rodina ZEISS Crossbeam
Rodina ZEISS Crossbeam Špičkový systém s 3D schopnosťami

Rozlíšenie

pri 1 kV: 9 nm

pri 1 kV: 1.3 nm

pri 1 kV: 0,8 nm

pri 1 kV: 1,4 nm

Systém

Konvenčný skenovací elektrónový mikroskop určený pre náročné analytické pracovné postupy EDS s jednoducho použiteľnými softvérovými možnosťami

Skenovací elektrónový mikroskop s emisiou poľa na vysokokvalitné zobrazovanie a pokročilú analytickú mikroskopiu


Skenovací elektrónový mikroskop s emisiou poľa pre tie najnáročnejšie požiadavky na subnanometrové zobrazovanie, analýzu a flexibilitu vzoriek


Skenovací elektrónový mikroskop s emisiou poľa na vysokokapacitnú 3D analýzu a prípravu vzoriek a použitie femtosekundového lasera


Výhody
  • Zvláda rutinné aplikácie
  • Dvojitý kondenzor pre najlepšiu spätnú väzbu materiálu vo vašej rutine EDS
  • Flexibilný, výkonný a cenovo dostupný
  • Inteligentná alternatíva k stolným SEM na analýzu materiálov
  • Krátky čas do výsledku a vysoká priepustnosť
  • Presné reprodukovateľné výsledky z ľubovoľnej vzorky
  • Rýchle a jednoduché nastavenie experimentu
  • Technológia ZEISS Gemini
  • Flexibilná detekcia pre jasné snímky
  • Sigma 560 ponúka najlepšiu EDS geometriu v triede
  • Najvyššia kvalita obrazu a univerzálnosť
  • Pokročilé režimy zobrazovania
  • Vysoko účinná detekcia, vynikajúca analýza
  • Technológia ZEISS Gemini
  • Veľký výber detektorov pre najlepšie pokrytie

  • Najlepšie 3D rozlíšenie v analýze FIB-SEM
  • Dva lúče, ióny a elektróny
  • Nástroj na prípravu vzoriek
  • Výhoda dodatočného femtosekundového lasera
  • EDS, EBSD, WDS, SIMS a ďalšie na požiadanie
  • Maximalizujte poznatky o vzorkách prostredníctvom cielenej analýzy v tretej dimenzii


ZEISS EVO

ZEISS Sigma

ZEISS GeminiSEM

ZEISS Crossbeam

ZEISS SEM: Mikroskopické riešenia pre priemysel

  • Evolúcia optiky ZEISS Gemini​

  • Rýchla 3D analýza porúch. Korelatívne riešenie pracovného postupu od ZEISS.

  • Analýza materiálu naprieč mierkami len v štyroch krokoch.

  • Zjednodušená lokalizácia a navigácia na SEM: ZEISS ZEN Connect

  • Príprava a analýza polovodičových batérií pomocou ZEISS Xradia, ZEISS Crossbeam, ZEISS Orion

  • Obsah tretej strany je zablokovaný

    Prehrávač videí je zablokovaný na základe vašich nastavení súborov cookie. Ak chcete zmeniť toto nastavenie a prehrať video, kliknite na tlačidlo nižšie a udeľte súhlas s použitím „funkčných“ sledovacích technológií.
    Technológia ZEISS Gemini pre priemysel. Spoločnosť ZEISS ponúka správne riešenie pre každú aplikáciu. Pozrite si video, aby ste zistili viac o vývoji a výhodách technológie Gemini.
    Evolúcia optiky ZEISS Gemini

  • Obsah tretej strany je zablokovaný

    Prehrávač videí je zablokovaný na základe vašich nastavení súborov cookie. Ak chcete zmeniť toto nastavenie a prehrať video, kliknite na tlačidlo nižšie a udeľte súhlas s použitím „funkčných“ sledovacích technológií.

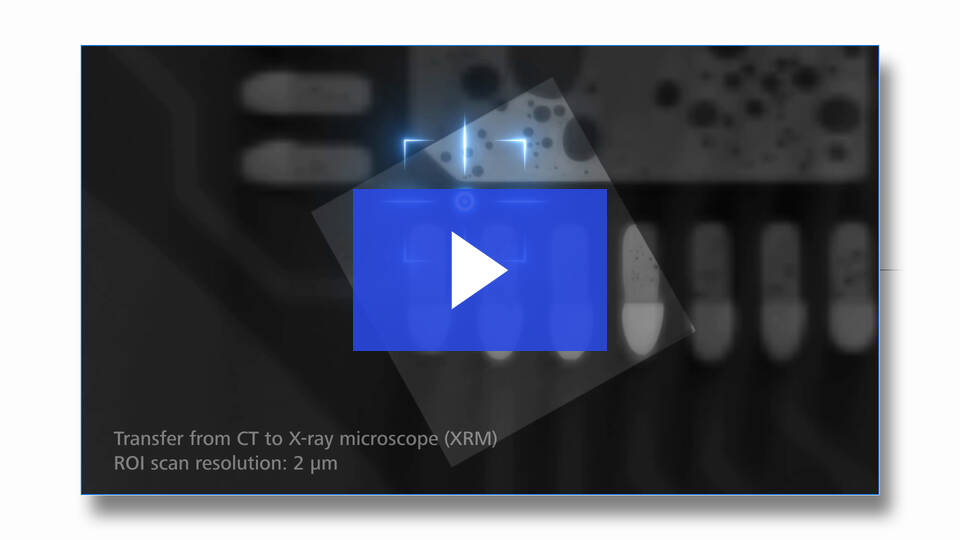

    Pozrite si video o našom korelatívnom riešení pracovného postupu! Dozviete sa, ako jednoduché je používať vaše dáta naprieč technológiami s riešeniami ZEISS a ako dosiahnuť spoľahlivé a efektívne výsledky.
    Rýchla 3D analýza porúch. Korelatívne riešenie pracovného postupu od ZEISS.

  • Obsah tretej strany je zablokovaný

    Prehrávač videí je zablokovaný na základe vašich nastavení súborov cookie. Ak chcete zmeniť toto nastavenie a prehrať video, kliknite na tlačidlo nižšie a udeľte súhlas s použitím „funkčných“ sledovacích technológií.

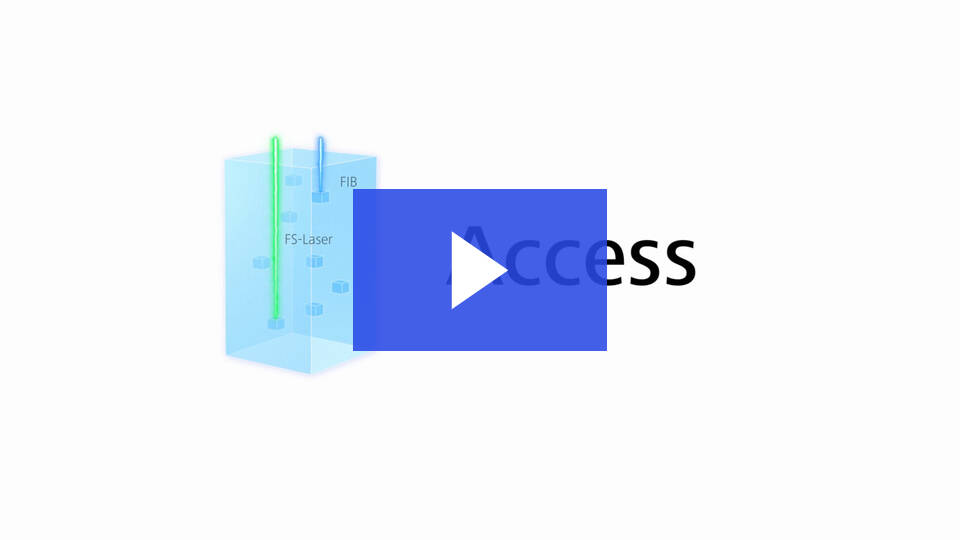

    Ako vyzerajú vaše makroskopické štruktúry? Ako nájdete oblasti záujmu vo veľkej vzorke? Ako sa k týmto oblastiam záujmu (ROI) dostanete? A ako ich ďalej analyzujete?
    Analýza materiálu naprieč mierkami len v štyroch krokoch.

  • Obsah tretej strany je zablokovaný

    Prehrávač videí je zablokovaný na základe vašich nastavení súborov cookie. Ak chcete zmeniť toto nastavenie a prehrať video, kliknite na tlačidlo nižšie a udeľte súhlas s použitím „funkčných“ sledovacích technológií.
    Organizujte, vizualizujte a kontextualizujte rôzne mikroskopické snímky a dáta rovnakej vzorky, všetko na jednom mieste. Koreláciu medzi snímkami v rôznych mierkach je možné prekryť v pracovnom priestore a použiť na jednoduchú navigáciu.

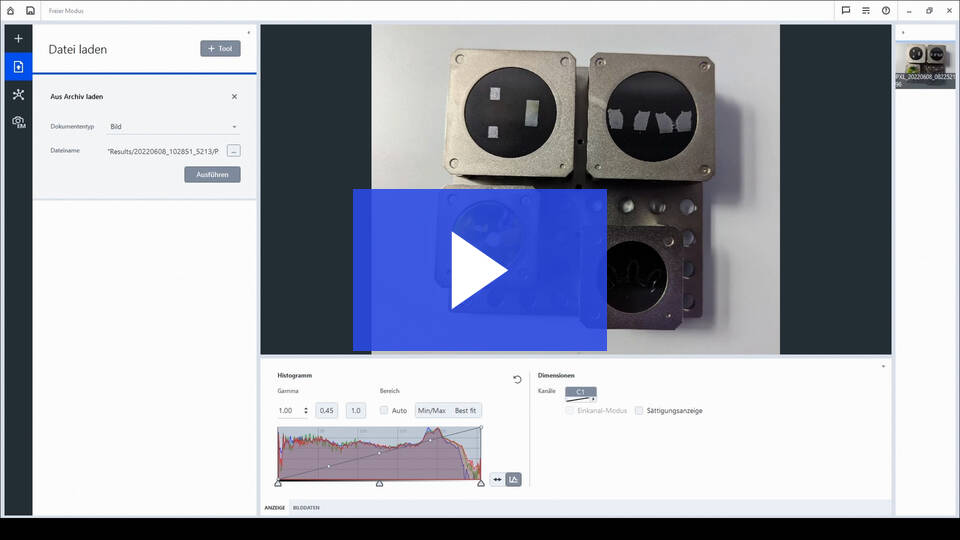

    Zjednodušená lokalizácia a navigácia na SEM: ZEISS ZEN Connect

  • Obsah tretej strany je zablokovaný

    Prehrávač videí je zablokovaný na základe vašich nastavení súborov cookie. Ak chcete zmeniť toto nastavenie a prehrať video, kliknite na tlačidlo nižšie a udeľte súhlas s použitím „funkčných“ sledovacích technológií.

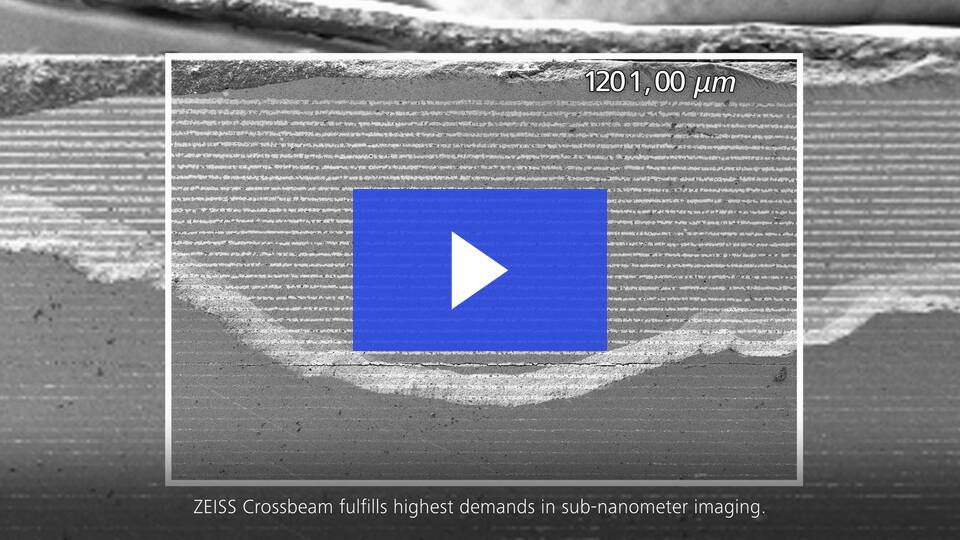

    Kontrolou nepoškodených vzoriek je možné zistiť zmeny v zložení, ktoré ovplyvňujú kvalitu a životnosť batérií. ZEISS mikroskopické riešenia pre priemysel ponúkajú nedeštruktívne 3D analýzy s vysokým rozlíšením, ako aj korelačné analýzy dôležité pre kontrolu kvality.
    Príprava a analýza polovodičových batérií pomocou ZEISS Xradia, ZEISS Crossbeam, ZEISS Orion

Efektívna navigácia ZEISS

ZEISS ZEN core je váš softvérový balík pre prepojenú mikroskopiu a analýzu obrazu. Softvér vám poskytuje kompletný prehľad na prvý pohľad: Poskytuje jedno používateľské rozhranie pre všetky mikroskopické výsledky. Automatizované pracovné postupy zabezpečujú rýchle a spoľahlivé výsledky jednoduchým stlačením tlačidla.

  • Korelačná mikroskopia v centre pozornosti.

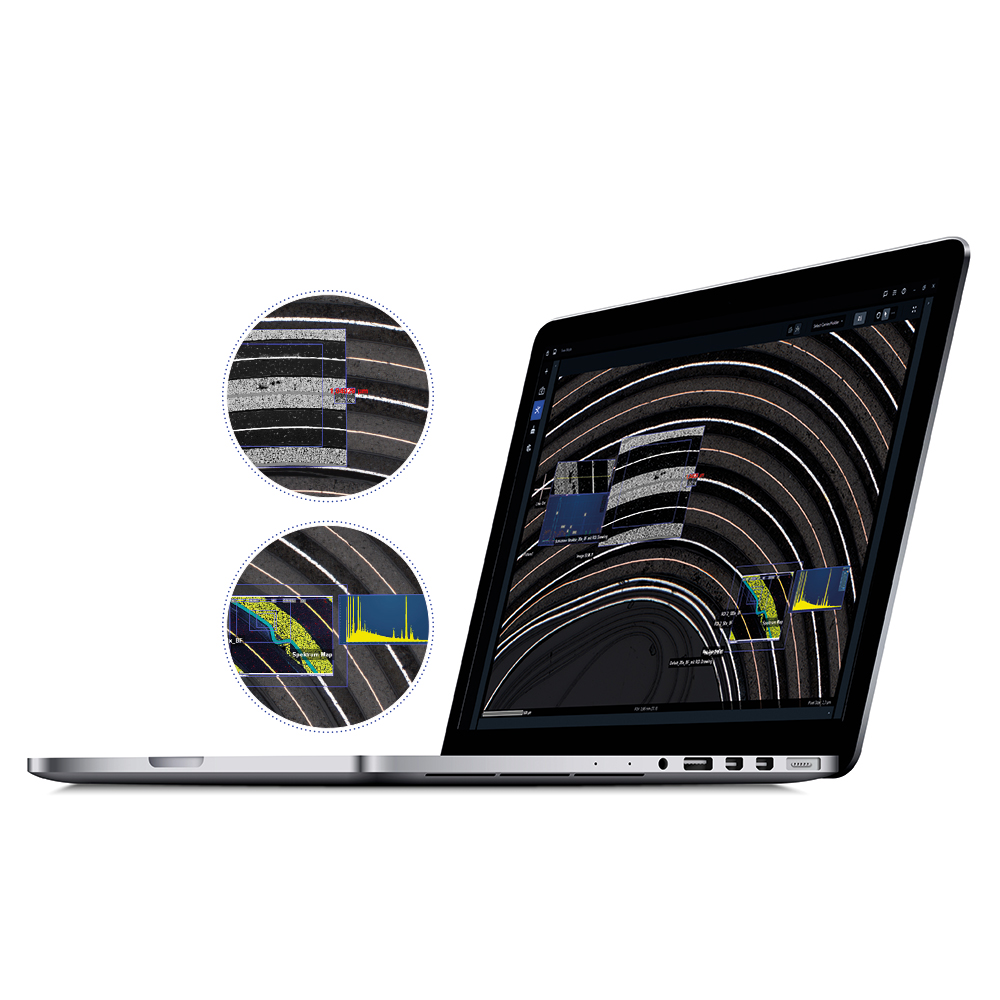

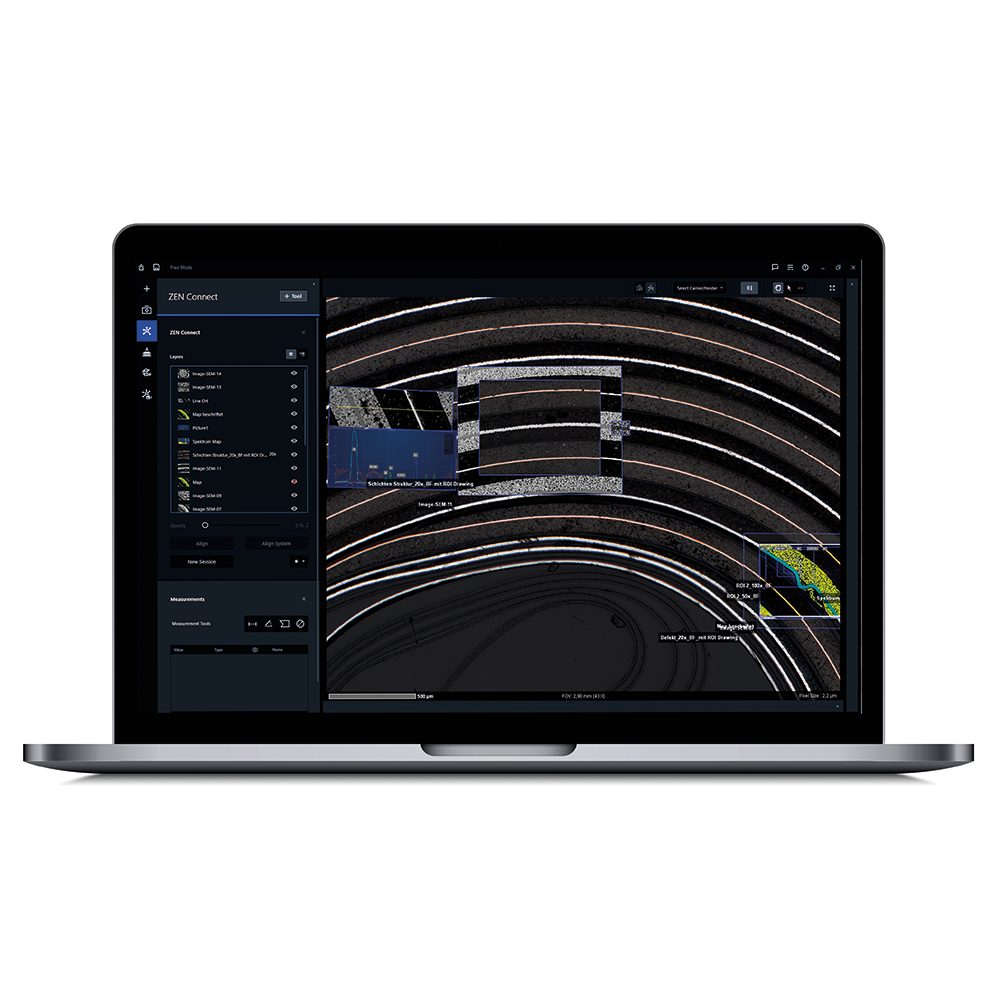

    ZEISS ZEN Connect.​

    Organizujte a vizualizujte rôzne mikroskopické snímky na prepojenie multimodálnych dát – všetko na jednom mieste. Táto otvorená platforma vám umožňuje rýchlo prejsť od všeobecných prehľadov k pokročilému zobrazovaniu, aj pri použití technológií tretích strán. So ZEN Connect môžete nielen zarovnať, prekryť a kontextualizovať všetky obrazové dáta. To vám umožňuje ľahko prenášať vzorky a obrazové dáta medzi rôznymi svetelnými a elektrónovými mikroskopmi.

    ZEISS ZEN Connect umožňuje​
    korelačnú prezentáciu obrazu z rôznych typov mikroskopov (napr. svetelných a elektrónových mikroskopov) v prepojenej mape. To je veľmi užitočné pri detailnom skúmaní veľkých prehľadových snímok, ako napríklad pri batériových článkoch. Modul umožňuje import a koreláciu neobrazových dát ako sú výsledky EDS. Kompatibilné s poprednými výrobcami systémov EDS.

  • Korelačná mikroskopia v centre pozornosti.

    ZEISS ZEN Connect.​

    ZEN Connect vám poskytuje maximum relevantných dát s minimom úsilia: Všetky oblasti záujmu sú po jednorazovom zarovnaní automaticky načítané a zobrazené v kontexte. Môžete tiež organizovať dáta z viacerých modalít. Všetky snímky získané pomocou ZEN Connect je možné uložiť v dobre štruktúrovanej databáze. Každý obrazový súbor automaticky dostane individuálne vopred definovaný názov. Je ľahké nájsť každú prekrytú snímku a jej prepojenú dátovú sadu a používatelia môžu dodatočne vyhľadávať typ mikroskopu pomocou novej filtračnej funkcie.

    Vizualizovaný zber dát:​
    podporuje import a pripojenie neobrazových dát ako sú reporty a popisy (pdf, pptx, xlsx, docx atď.).

    Jednoduchá navigácia:​
    kliknutím na prehľadovú snímku skúmajte alebo prehodnoťte akékoľvek ROI v úplnom prekrytí obrazu.

  • Inteligentnejšie. Časovo úspornejšie.

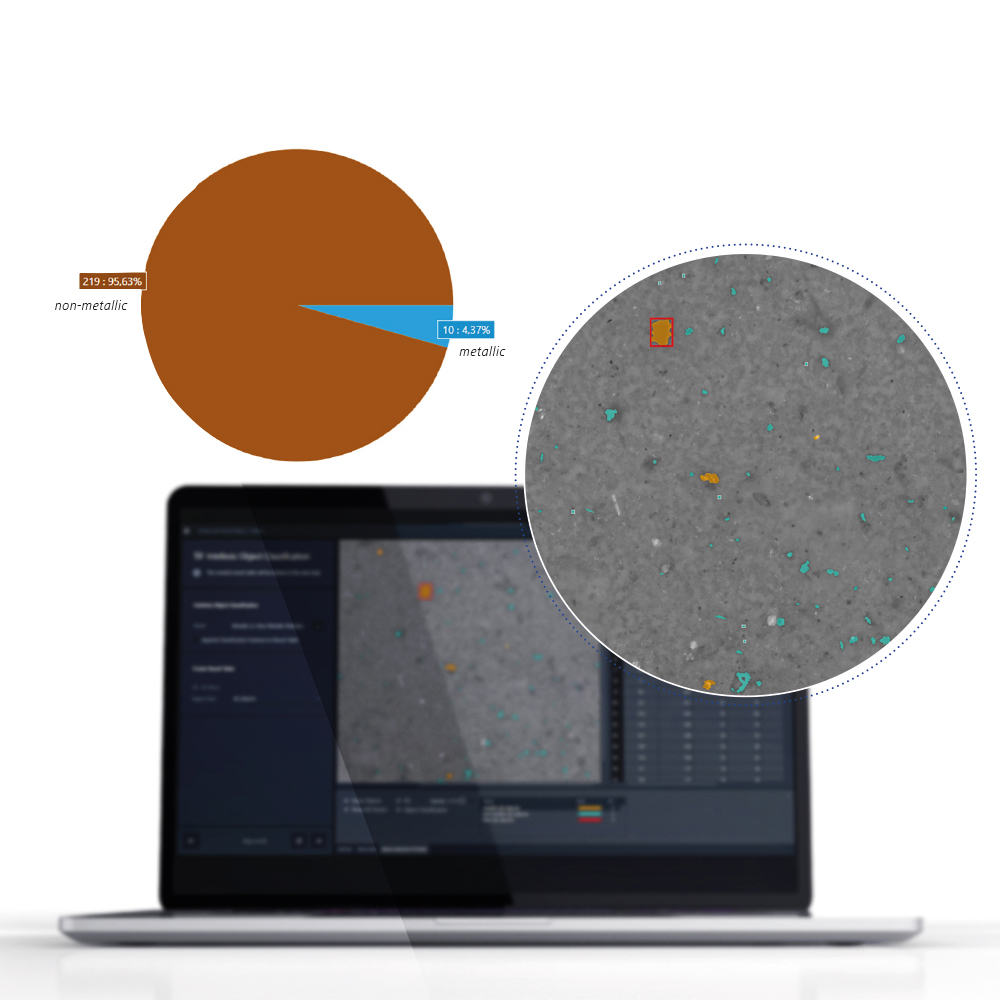

    ZEISS ZEN Intellesis.

    Použitím overených techník strojového učenia, ako je klasifikácia pixelov alebo hlboké učenie, môžu aj neodborní používatelia dosiahnuť spoľahlivé a reprodukovateľné výsledky segmentácie pomocou ZEISS ZEN Intellesis. Jednoducho načítajte svoju snímku, definujte triedy, označte pixely, natrénujte model a vykonajte segmentáciu.

    Softvér je potrebné natrénovať iba raz na niekoľkých snímkach, aby dokázal automaticky segmentovať dávky stoviek snímok. To nielen šetrí čas, ale tiež znižuje priestor pre odchýlky spôsobené používateľom. Všetky časovo náročné kroky segmentácie na mnohých podobných snímkach spracúvajú výkonné algoritmy strojového učenia.

    ZEISS ZEN Intellesis​
    umožňuje identifikáciu častíc strojovým učením a poskytuje vyššiu presnosť pri identifikácii častíc, učení segmentácie obrazu a klasifikácii objektov.

    Klasifikácia objektov Intellesis
    sa používa na ďalšiu klasifikáciu segmentovaných častíc a ich triedenie do podtypov. Tieto informácie sa potom môžu použiť na počítanie častíc podľa typu.

  • Inteligentnejšie. Časovo úspornejšie.

    ZEISS ZEN Intellesis.

    ZEN Intellesis umožňuje jednoduchú segmentáciu multidimenzionálnych snímok získanú z rôznych zobrazovacích zdrojov, ako sú širokopolová, superrozlišovacia, fluorescenčná, bezznačková, konfokálna, svetelná, elektrónová a röntgenová mikroskopia. Vyhodnocovacie moduly ZEN potom umožňujú automatické vytváranie reportov a meranie podľa priemyselných noriem.

    Pokiaľ ide o klasifikáciu podľa typu po segmentácii, ZEN Intellesis má inovatívny prístup. Namiesto skúmania jednotlivých pixelov, ako by to robilo typické riešenie strojového učenia, jeho model klasifikácie objektov používa viac ako 50 meraných vlastností na objekt na ich automatické rozlíšenie a klasifikáciu. Na základe tabuľkových dát je tento klasifikačný proces oveľa rýchlejší ako segmentácia vykonávaná špeciálne trénovanými hlbokými neurónovými sieťami.

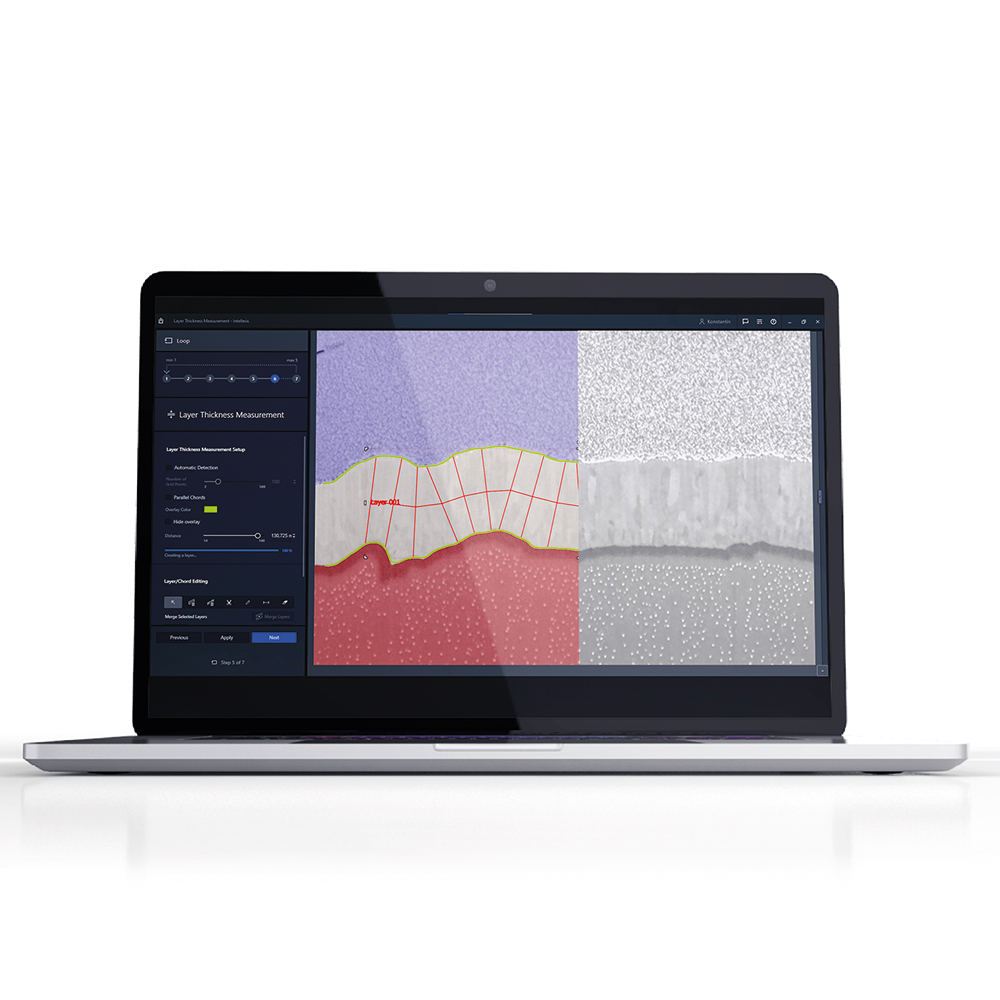

    Príklad pre hrúbku vrstvy:
    FIB prekrytie prierezov vrstiev solárnych článkov CIGS: výsledok z detektora Crossbeam 550 InLens (vpravo) a po segmentácii strojovým učením ZEN Intellesis (vľavo).

ZEISS ZEN Intellesis používame na automatickú segmentáciu a lepšiu analýzu komponentov druhej fázy v dvojfázovej oceli. Softvér mení spôsob charakterizácie materiálov a vedie k rýchlejším a spoľahlivejším výsledkom.

Tím ArcelorMittal Tubarão Viac informácií o príbehu zákazníka sa dozviete v brožúre SEM.

Na stiahnutie

  • Zobraziť ukážku obrázka ZEISS SEM Brochure A4 EN PDF

    ZEISS SEM Brochure A4 EN PDF

    22 MB
    Stiahnuť
  • Zobraziť ukážku obrázka ZEISS IQS, Mic and TCA, Success Story, INNIO Group, EN, PDF

    ZEISS IQS, Mic and TCA, Success Story, INNIO Group, EN, PDF

    16 MB
    Stiahnuť
  • Zobraziť ukážku obrázka ZEISS IQS, Customer story, SPC, Mic, Metallog, EN, Flyer

    ZEISS IQS, Customer story, SPC, Mic, Metallog, EN, Flyer

    17 MB
    Stiahnuť
